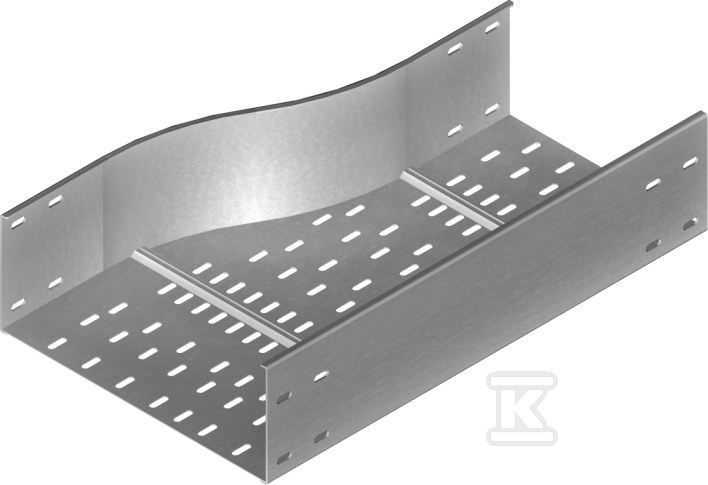

Redukcja prawa RKPSC600/500H150 271462

Zmiana szerokości trasy kablowej przy zachowaniu ciągłości systemu

Redukcja prawa pozwala płynnie przejść z szerszego odcinka korytka na węższy bez przerywania trasy i bez konieczności demontażu istniejącej instalacji. Kształtka przeznaczona jest do systemów korytkowych o wysokości 150 mm i umożliwia redukcję z szerokości 600 mm do 500 mm w jednym elemencie. Dzięki temu instalator zachowuje estetykę i ciągłość prowadzenia przewodów.

Konstrukcja i zabezpieczenie powierzchni

Element wykonany jest ze stali o grubości blachy 2,0 mm, co zapewnia sztywność przy montażu i odporność na odkształcenia podczas transportu oraz eksploatacji. W standardowej wersji zabezpieczenie powierzchni to ocynk ogniowy zgodny z PN-EN ISO 1461:2023-02, czyli powłoka cynku nanoszone metodą zanurzeniową. Taki typ cynkowania daje równomierną warstwę ochronną na krawędziach i zagięciach, co jest istotne w miejscach cięć i gięć charakterystycznych dla kształtek.

Masa kształtki wynosi ok. 7,82 kg, co ułatwia planowanie transportu i montażu na wysokości. Na zamówienie producent oferuje inne warianty materiałowe: stal cynkowaną metodą Sendzimira PN-EN 10346:2015-09, stal nierdzewną oraz lakierowanie w standardowej palecie RAL. Przy nietypowych zamówieniach należy podać wymiary a i b.

Zastosowanie i montaż

Połączenie redukcji z korytkiem realizuje się za pomocą łączników kształtek LSSU oraz śrub SGKM8x16. Dzięki temu uzyskuje się stabilne, mechanicznie trwałe połączenie bez dodatkowych spawów. Element nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Parametry geometryczne i kompatybilność

Redukcja prawa zapewnia przejście między dwoma szerokościami w obrębie tej samej wysokości korytka. Stała geometria pozwala na zachowanie prawidłowego ułożenia kabli i utrzymanie odstępów wentylacyjnych wzdłuż całej trasy.
