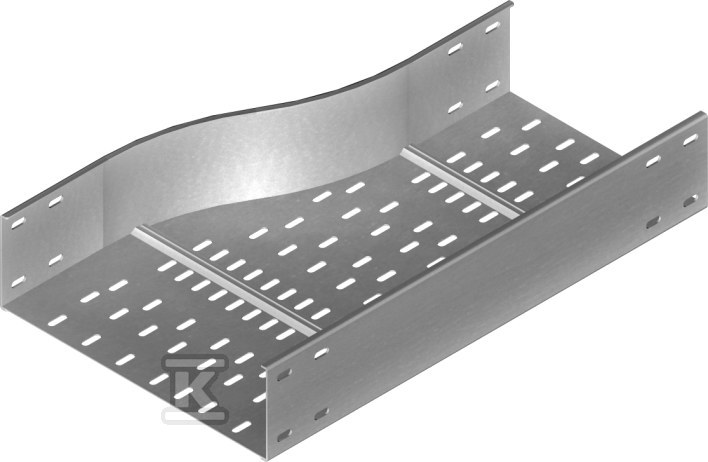

Redukcja prawa RKPST400/300H100N 221443

Redukcja szerokości korytka kablowego z prawej strony

Zmiana szerokości trasy kablowej bez konieczności przerywania ciągłości prowadzenia kabli. Redukcja prawa pozwala płynnie przejść z szerszego odcinka korytka na węższy, zachowując stabilność całej konstrukcji i ułatwiając prowadzenie instalacji w miejscach, gdzie zmienia się przekrój trasy. Rozwiązanie jest przeznaczone dla instalatorów wykonujących rozbudowę lub modernizację sieci kablowych w obiektach przemysłowych, usługowych i infrastrukturalnych.

Konstrukcja i materiał

Wykonanie ze stali o grubości blachy 3,0 mm zapewnia sztywność kształtki i odporność na odkształcenia mechaniczne podczas montażu oraz eksploatacji. Podstawowy materiał to stal, z zabezpieczeniem powierzchni ocynk ogniowy. W ofercie producenta dostępne są warianty na zamówienie: stal cynkowana metodą Sendzimira PN-EN 10346:2015-09, stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie.

Kształtka jest przeznaczona do pracy w standardowych warunkach instalacji kablowych. System utrzymania sprawności działania E30/E90 w czasie pożaru nie jest deklarowany dla tego wykonania.

Zastosowanie i montaż

Redukcja przeznaczona jest do korytek kablowych o wysokości 100 mm i umożliwia przejście ze szerokości 400 mm na szerokość 300 mm. Zmiana szerokości odbywa się z prawej strony, co ułatwia dopasowanie trasy do zwężeń, przejść przez przeszkody lub redukcji przekroju w rozdzielniach i ciągach kablowych.

Połączenie kształtki z korytkiem realizuje się za pomocą łącznika kształtek LSSU oraz śrub SGKM8x16. Przy nietypowych zamówieniach wymagane jest podanie wymiarów a i b, co pozwala na przygotowanie redukcji o indywidualnych gabarytach.

• płynne zawężenie trasy bez dodatkowych elementów przejściowych
• zachowanie ciągłości prowadzenia kabli przy zmianie przekroju
• kompatybilność z typowymi korytkami o wysokości 100 mm
• możliwość zamówienia w alternatywnych wykończeniach materiałowych

Parametry geometryczne i zabezpieczenie powierzchni

Przejście szerokościowe 400 mm › 300 mm przy wysokości korytka 100 mm daje precyzyjne dopasowanie do standardowych tras kablowych. Masa kształtki wynosi ok. 6,66 kg, co przekłada się na stabilny montaż bez konieczności dodatkowego wzmocnienia.

Powierzchnia ocynkowana ogniowo zapewnia odporność na korozję w typowych warunkach wewnętrznych i zewnętrznych. Stal o grubości 3,0 mm zapewnia trwałość mechaniczną i odporność na obciążenia eksploatacyjne. Producent: BAKS KAZIMIERZ SIELSKI.
