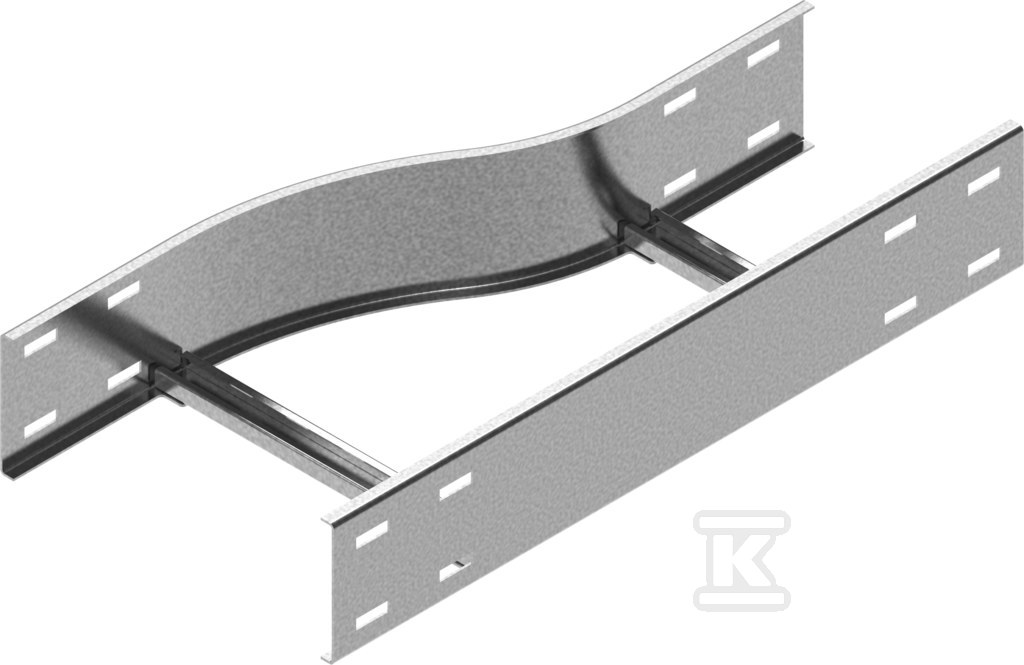

Redukcja prawa RPDSC300/200H110 413232

Redukcja szerokości trasy kablowej dla koryt 110 mm

Redukcja prawa RPDSC300/200H110 umożliwia płynne przejście trasy kablowej z koryta o szerokości 300 mm na koryto o szerokości 200 mm przy zachowaniu wysokości 110 mm. Kształtka przeznaczona jest do systemów kablowych z korytami o wysokości 110 mm i pozwala na zmianę przekroju bez przerywania ciągłości prowadzenia kabli. Wykonanie ze stali o grubości blachy 2,0 mm zapewnia sztywność połączenia i stabilność całej trasy.

Konstrukcja i materiał

Podstawowe wykonanie to stal z zabezpieczeniem powierzchni ocynk ogniowy. Standardowo stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Masa kształtki wynosi ok. 3,29 kg, co ułatwia manipulację na etapie montażu bez utraty stabilności konstrukcji.

Na zamówienie dostępne są warianty materiałowe:

• F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
• E - stal nierdzewna
• L - lakierowanie w standardowej palecie RAL

Kształtka nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Zastosowanie i montaż

Redukcja prawa służy do zmiany szerokości trasy kablowej w miejscu zwężenia lub rozgałęzienia. Nadaje się do korytek kablowych o wysokości 110 mm, z przejściem z szerokości większej 300 mm na szerokość mniejszą 200 mm.

Do połączenia kształtki z drabinką lub korytem należy zastosować łączniki kształtek LSSU oraz śruby SGKM8x16. Przy nietypowych zamówieniach wymagane jest podanie wymiarów a i b.

Opcje wykonania i parametry geometryczne

Geometria kształtki odpowiada typowej redukcji kablowej:

• szerokość większa 300 mm
• szerokość mniejsza 200 mm
• przeznaczenie do korytka o wysokości 110 mm

Wykonanie ze stali o grubości 2,0 mm zapewnia odporność mechaniczną w warunkach instalacji przemysłowych i obiektowych. Zabezpieczenie ocynk ogniowy chroni przed korozją w typowych środowiskach wewnętrznych i zewnętrznych.
