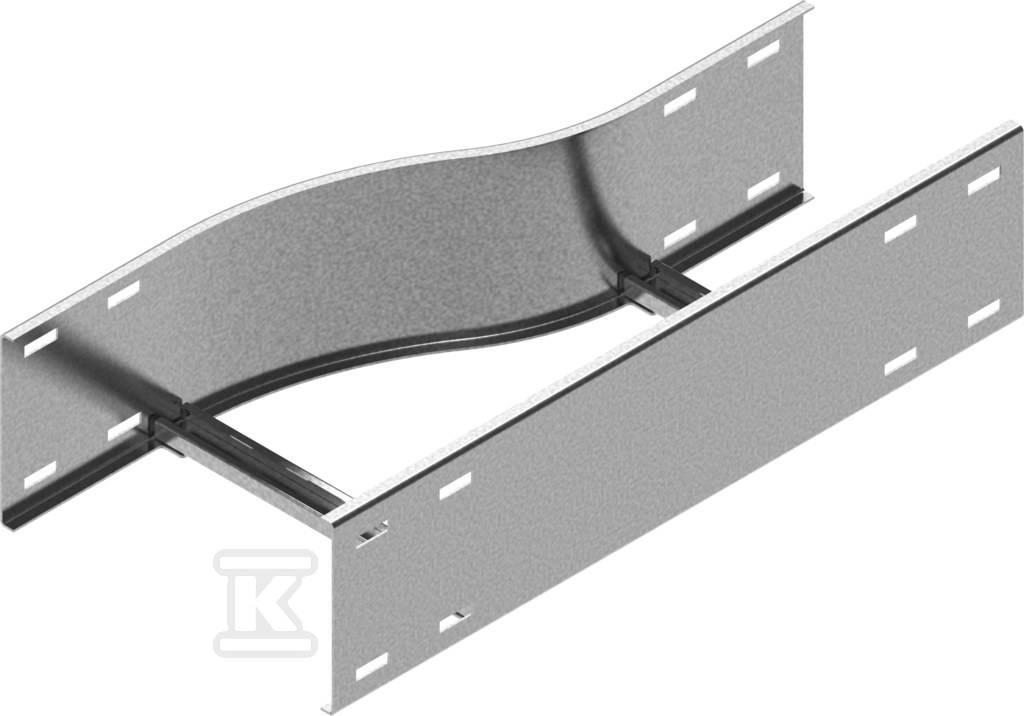

Redukcja prawa RPDST300/200H150 433233

Zmiana szerokości trasy kablowej w jednym elemencie

Redukcja prawa pozwala płynnie zmniejszyć szerokość drabinki kablowej z 300 mm do 200 mm bez konieczności przerywania trasy. Przeznaczona jest do tras o wysokości 150 mm i stanowi element łączący odcinki o różnej szerokości w jednej linii prowadzenia kabli. Dzięki temu instalator zachowuje ciągłość i estetykę trasy, a użytkownik końcowy zyskuje uporządkowane prowadzenie przewodów na całej długości.

• zachowuje ciągłość prowadzenia kabli przy przejściu z szerszego na węższy odcinek,
• umożliwia dopasowanie trasy do zmieniających się warunków w obiekcie bez dodatkowych konstrukcji,
• wspiera estetyczny i czytelny układ instalacji kablowej.

Konstrukcja i materiał

Wykonana jest ze stali o grubości blachy 3,0 mm, co zapewnia sztywność i odporność mechaniczną w typowych warunkach montażowych. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, zgodny z praktyką zastosowań w instalacjach przemysłowych i obiektowych. W ofercie dostępna jest także stal cynkowana metodą Sendzimira PN-EN 10346:2015-09, a na zamówienie stal cynkowana zanurzeniowo PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Oznaczenia wersji: S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09, F - stal cynkowana zanurzeniowo PN-EN ISO 1461:2023-02, E - stal nierdzewna, L - lakierowanie w standardowej palecie RAL. Masa elementu wynosi ok. 5,97 kg, co ułatwia orientację przy planowaniu transportu i montażu.

Zastosowanie i montaż

Redukcja przeznaczona jest do zmiany szerokości trasy kablowej w kierunku prawym, czyli od szerszego odcinka 300 mm w stronę węższego 200 mm. Połączenie kształtki z drabinką realizuje się za pomocą łączników kształtek LSSU oraz śrub SGKM8x16, co zapewnia stabilne i powtarzalne mocowanie. Rozwiązanie nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru, więc jego zastosowanie ogranicza się do tras bez wymagań przeciwpożarowych. Przy nietypowych zamówieniach można podać własne wymiary a i b, co pozwala dopasować kształt do indywidualnych potrzeb instalacji.
