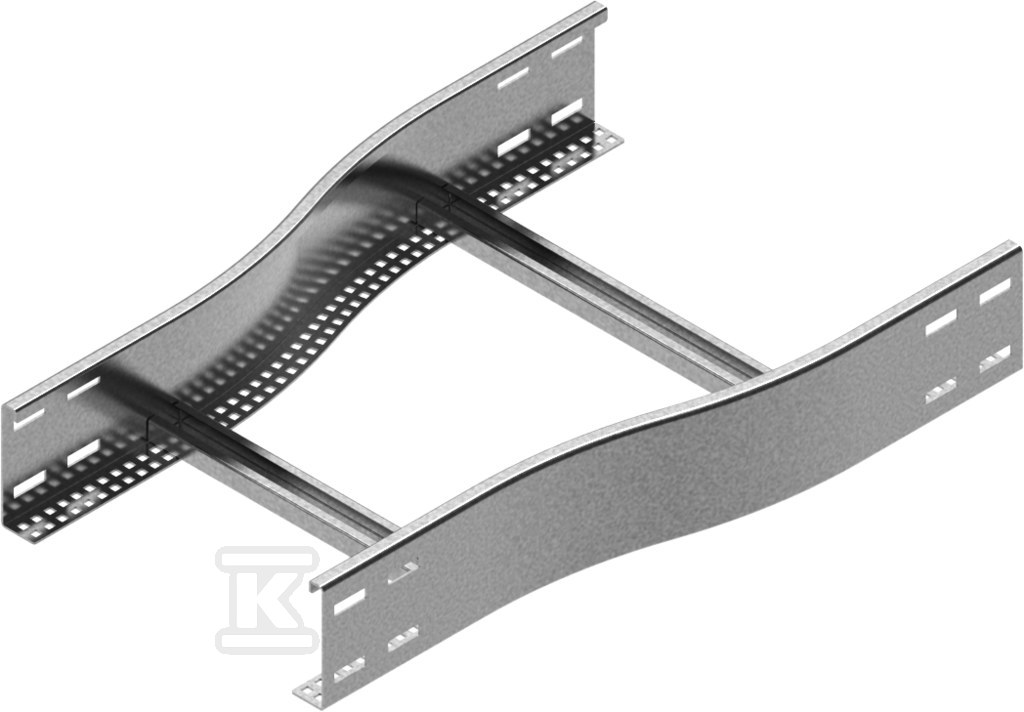

Redukcja symetryczna RDSC300/200H120 N 485130

Redukcja szerokości trasy kablowej w korytach symetrycznych

Element przeznaczony do płynnego przejścia między odcinkami koryta o różnej szerokości w ramach jednej trasy kablowej. Redukcja symetryczna umożliwia zachowanie ciągłości prowadzenia kabli przy zmianie przekroju, bez konieczności przerywania szynowania i bez dodatkowych obejść. Rozwiązanie jest stosowane w instalacjach przemysłowych, obiektach użyteczności publicznej oraz w rozbudowach istniejących tras, gdzie wymagana jest zmiana szerokości przy zachowaniu tej samej wysokości koryta.

Konstrukcja i materiał

Wykonana ze stali o grubości blachy 2,0 mm, zapewnia sztywność połączenia i stabilne przeniesienie obciążeń kablowych. Powierzchnia zabezpieczona jest ocynkiem ogniowym, co w praktyce oznacza odporność na korozję w typowych warunkach wewnętrznych i zewnętrznych. W ofercie producenta dostępne są warianty materiałowe na zamówienie, m.in. stal cynkowana metodą Sendzimira wg PN-EN 10346:2015-09, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Masa elementu wynosi 3,48 kg, co ułatwia manipulację na etapie montażu bez konieczności użycia dodatkowych urządzeń podnoszących.

Zastosowanie i montaż

Redukcja służy do zmiany szerokości trasy kablowej w systemach koryt symetrycznych. Szczeble konstrukcji są przystosowane do montowania uchwytów kablowych UK, UKO oraz UKP, co pozwala na bezpośrednie mocowanie wiązek po stronie węższego i szerszego odcinka. Do prawidłowego połączenia zaleca się użycie 4 łączników oraz 16 kompletów śrub 8x14. W przypadku nietypowych zamówień producent prosi o podanie wymiarów a i b, co umożliwia wykonanie redukcji pod indywidualne warunki zabudowy.

Parametry geometryczne i warunki pracy

Przejście realizowane jest ze szerokości większej 300 mm na szerokość mniejszą 200 mm, zachowując symetrię przekroju koryta. Element nie posiada systemu utrzymania sprawności działania E30 ani E90 w czasie pożaru. Przeznaczony jest do standardowych tras kablowych, gdzie wymagana jest jedynie zmiana geometrii, bez dodatkowych wymagań przeciwpożarowych. Dzięki prostej geometrii i uniwersalnemu mocowaniu redukcja współpracuje z typowymi korytami metalowymi stosowanymi w rozdzielnicach i instalacjach kablowych.
