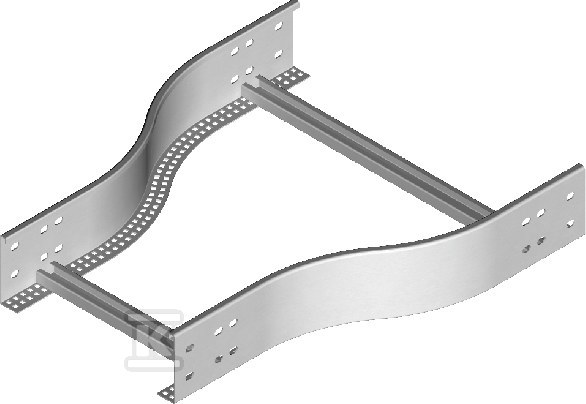

Redukcja symetryczna RDSP200/100H120N 485020

Redukcja szerokości trasy kablowej w systemach symetrycznych

Element przeznaczony do płynnej zmiany przekroju trasy kablowej w jednym kierunku, bez konieczności przerywania ciągłości prowadzenia kabli. Redukcja symetryczna pozwala przejść z szerszego odcinka na węższy, zachowując stabilność całej konstrukcji i ułatwiając dopasowanie trasy do warunków na obiekcie. Przeznaczona jest do tras kablowych o konstrukcji symetrycznej, gdzie liczy się precyzyjne spasowanie i trwałość połączenia.

Konstrukcja i materiał

Wykonana ze stali o grubości blachy 1,5 mm, co zapewnia sztywność przy zachowaniu możliwości montażu ręcznego. Powierzchnia zabezpieczona jest ocynkiem ogniowym, co przekłada się na odporność na korozję w typowych warunkach instalacyjnych. W ofercie producenta dostępne są warianty materiałowe na zamówienie: stal cynkowana metodą Sendzimira PN-EN 10346:2015-09, stal cynkowana zanurzeniowo PN-EN ISO 1461:2023-02, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Standardowe wykonanie nie posiada systemu utrzymania sprawności działania E30, E90 w czasie pożaru.

Montaż i kompatybilność

Montaż realizuje się za pomocą 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Szczeble redukcji są przystosowane do montowania uchwytów kablowych UK, UKO oraz UKP, co pozwala na bezpośrednie mocowanie wiązek na zmienionym odcinku trasy. Przy nietypowych zamówieniach wymagane jest podanie wymiarów a i b, co umożliwia przygotowanie redukcji o indywidualnych gabarytach.

Zastosowanie i parametry geometryczne

Redukcja przechodzi ze szerokości większej 200 mm na szerokość mniejszą 100 mm przy wysokości 120 mm. Długość elementu wynosi 60 cm, masa ok. 2,44 kg, a objętość ok. 0,014 m3.
