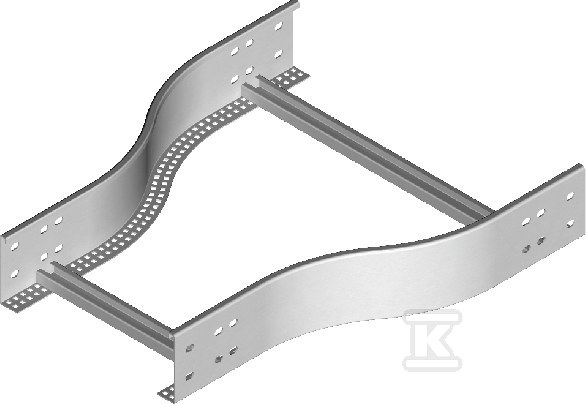

Redukcja symetryczna RDSP300/200H120N 485030

Zmiana szerokości trasy kablowej w systemie symetrycznym

Zmiana szerokości trasy kablowej bez przerywania ciągłości prowadzenia przewodów to główne zadanie tej redukcji symetrycznej. Element łączy odcinki o szerokości 300 mm z odcinkami o szerokości 200 mm przy stałej wysokości 120 mm, co pozwala płynnie dostosować trasę do warunków na obiekcie. Wykonanie ze stali o grubości blachy 1,5 mm zapewnia sztywność konstrukcji przy wadze ok. 2,61 kg i długości ok. 600 mm. Powierzchnia zabezpieczona jest ocynkiem ogniowym, a brak systemu utrzymania sprawności działania E30/E90 w czasie pożaru oznacza przeznaczenie do standardowych tras kablowych bez wymagań przeciwpożarowych.

Konstrukcja i materiał

Rdzeń elementu stanowi stalowa blacha 1,5 mm, która zapewnia stabilne przejście między dwoma szerokościami. Większa szerokość 300 mm przechodzi symetrycznie w stronę mniejszą 200 mm przy wysokości 120 mm, co ułatwia zachowanie równego ułożenia kabli na całej długości trasy. Stal w standardowym wykonaniu to stal cynkowana metodą ciągłego cynkowania wg PN-EN 10346:2015-09, co daje odporność na korozję w typowych warunkach instalacyjnych. Wersja z zabezpieczeniem powierzchni ocynk ogniowy zwiększa odporność w bardziej wymagających środowiskach. Brak deklaracji E30/E90 pozwala stosować reduktor tam, gdzie nie jest wymagana funkcja nośna w czasie pożaru.

Montaż i zastosowanie

Redukcja przeznaczona jest do montażu na szczeblach trasy kablowej przystosowanych do uchwytów kablowych UK/UKO oraz UKP. Do połączenia z trasą należy użyć 4 łączników kablowych oraz 16 kompletów śrub, co zapewnia stabilne i powtarzalne mocowanie bez dodatkowej obróbki. Dzięki symetrycznemu profilowi element nie zmienia kierunku prowadzenia kabli, a jedynie ich szerokość, co upraszcza projektowanie rozgałęzień i przejść przez przeszkody. Przy nietypowych zamówieniach można podać wymiary a i b, co pozwala uzyskać indywidualne przejście dopasowane do istniejącej infrastruktury.

Wersje wykończeniowe i kompatybilność

Podstawowe wykonanie to stal cynkowana metodą ciągłego cynkowania PN-EN 10346:2015-09. Na zamówienie dostępna jest stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, oznaczana jako F, stal nierdzewna E oraz lakierowanie w standardowej palecie RAL, oznaczone jako L. Takie opcje pozwalają dobrać wykończenie do środowiska pracy, estetyki instalacji lub wymagań inwestora, zachowując tę samą geometrię przejścia 300 mm na 200 mm przy wysokości 120 mm.
