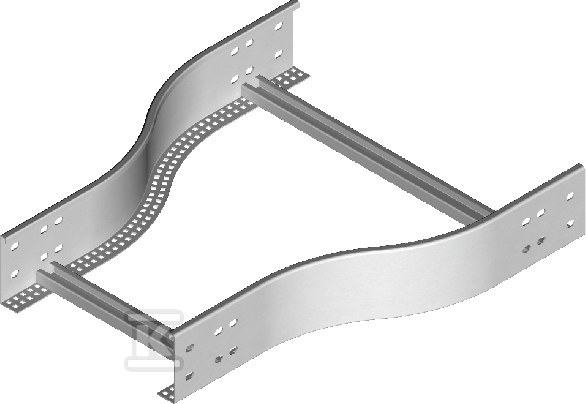

Redukcja symetryczna RDSP400/300H120N 485040

Redukcja symetryczna trasy kablowej do łączenia odcinków o różnej szerokości

Redukcja umożliwia płynne przejście między odcinkami trasy kablowej o szerokości 400 mm i 300 mm przy zachowaniu wysokości 120 mm. Wykonana ze stali o grubości blachy 1,5 mm zapewnia sztywność połączenia i stabilne prowadzenie kabli w rozdzielniach, na korytarzach technicznych oraz w instalacjach przemysłowych. Zmiana przekroju odbywa się symetrycznie, co ułatwia utrzymanie porządku trasowania i ogranicza potrzebę dodatkowych wsporników.

• płynne zawężenie trasy z 400 mm do 300 mm bez przerw w prowadzeniu kabli
• sztywna konstrukcja z blachy 1,5 mm, odporna na odkształcenia przy obciążeniu
• kompatybilność z typowymi szczeblami i uchwytami systemu

Konstrukcja i materiał

Rdzeń elementu stanowi stal o grubości 1,5 mm, zabezpieczona powierzchniowo ocynkiem ogniowym. Powłoka odpowiada wymaganiom PN-EN ISO 1461:2023-02 dla stali cynkowanej metodą zanurzeniową, co przekłada się na odporność na korozję w typowych warunkach pomieszczeń technicznych i na zewnątrz zadaszonych. W ofercie producenta dostępne są warianty na zamówienie: stal cynkowana PN-EN 10346:2015-09, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Brak systemu utrzymania sprawności działania E30/E90 w czasie pożaru oznacza przeznaczenie do zastosowań bez wymagań klasy odporności ogniowej.

Montaż i zastosowanie w trasie kablowej

Element przeznaczony jest do montażu na szczeblach trasy kablowej, przystosowanych do mocowania uchwytów kablowych UK/UKO oraz UKP. Do prawidłowego połączenia wymagane jest użycie 4 łączników oraz 16 kompletów śrub. Dzięki symetrycznemu profilowi redukcja współpracuje z odcinkami prostymi i łukami systemu, pozwalając na płynne zawężenie lub rozszerzenie trasy bez przerw w prowadzeniu kabli. Przy nietypowych zamówieniach producent prosi o podanie wymiarów a i b, co umożliwia wykonanie redukcji o indywidualnych przekrojach.

Wymiary i parametry użytkowe

Szerokość większa wynosi 400 mm, a mniejsza 300 mm, przy wysokości 120 mm. Długość elementu to 60 cm, masa ok. 2,79 kg, a objętość ok. 0,029 m3. Kompaktowe gabaryty ułatwiają transport i manipulację na budowie, a jednocześnie zapewniają wystarczającą powierzchnię montażową dla łączników i uchwytów. Parametry pozwalają na szybkie dopasowanie trasy w miejscach, gdzie zmienia się liczba obwodów lub wymagana jest oszczędność miejsca.
