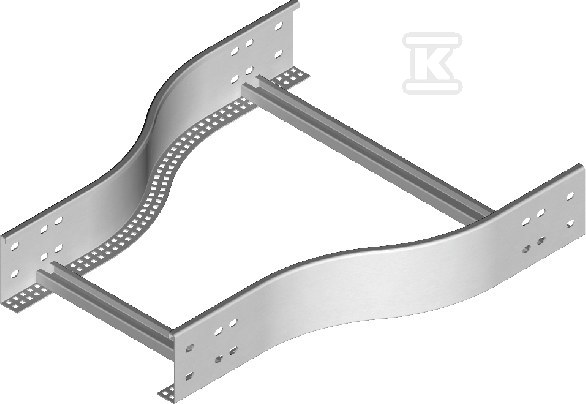

Redukcja symetryczna RDSP500/400H120N 485050

Redukcja szerokości trasy kablowej w systemach symetrycznych

Zmiana przekroju trasy kablowej z 500 mm na 400 mm bez przerywania ciągłości prowadzenia kabli. Element przeznaczony do łączenia odcinków o różnej szerokości w drabinkach i korytach symetrycznych, z zachowaniem stabilności mechanicznej całej trasy. Wykonanie ze stali o grubości blachy 1,5 mm zapewnia sztywność przy standardowych obciążeniach kablowych, a zabezpieczenie powierzchni ocynkiem ogniowym zwiększa odporność na korozję w warunkach przemysłowych i zewnętrznych.

Redukcja pracuje na wysokości 120 mm, co odpowiada typowym profilom H120. W praktyce instalator uzyskuje płynne przejście między szerszym a węższym odcinkiem bez konieczności dodatkowych wsporników pośrednich. Brak systemu utrzymania sprawności działania E30/E90 w czasie pożaru oznacza, że element jest stosowany w instalacjach, gdzie nie wymagana jest klasyfikacja ogniowa trasy.

Budowa i materiał

Podstawowe wykonanie to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. W tej wersji powierzchnia ma jednolitą warstwę cynku uzyskaną w procesie ciągłym, co daje dobrą odporność korozyjną przy zachowaniu możliwości obróbki mechanicznej na budowie.

Na zamówienie dostępne są warianty materiałowe:

• stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02, oznaczana jako F, z grubszą warstwą cynku dla bardziej agresywnych środowisk,
• stal nierdzewna, oznaczana jako E,
• lakierowanie w standardowej palecie RAL, oznaczone jako L.

Wszystkie wersje zachowują tę samą geometrię i grubość blachy 1,5 mm. Szczeble redukcji są przystosowane do montażu uchwytów kablowych UK/UKO oraz UKP, co pozwala na bezpośrednie mocowanie wiązek bez dodatkowych adapterów.

Montaż i zastosowanie

Redukcja symetryczna służy do zmiany szerokości trasy kablowej w jednym kierunku. Montaż przewiduje użycie 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Taki zestaw zapewnia równomierne dociśnięcie obu części i przeniesienie obciążeń na sąsiednie odcinki.

W typowym układzie element wstawia się między drabinkę 500 mm a drabinkę 400 mm, zachowując ten sam poziom prowadzenia kabli. Przy nietypowych zamówieniach producent prosi o podanie wymiaru a i b, co pozwala na wykonanie redukcji o indywidualnych przekrojach.

Dzięki stalowej konstrukcji i ocynkowi ogniowemu element dobrze współpracuje z pozostałymi częściami systemu o tym samym zabezpieczeniu powierzchni.

Wymiary i parametry użytkowe

Szerokość większa wynosi 500 mm, szerokość mniejsza 400 mm, a wysokość profilu to 120 mm. Długość elementu roboczego to ok. 600 mm, masa ok. 2,97 kg, objętość ok. 0,036 m3. Parametry te pozwalają na planowanie transportu i montażu bez konieczności dodatkowych wzmocnień.

Brak klasyfikacji E30/E90 oznacza, że redukcja nie jest elementem utrzymującym sprawność drogi kablowej w warunkach pożaru. W instalacjach wymagających odporności ogniowej należy dobrać odpowiedni system certyfikowany.
