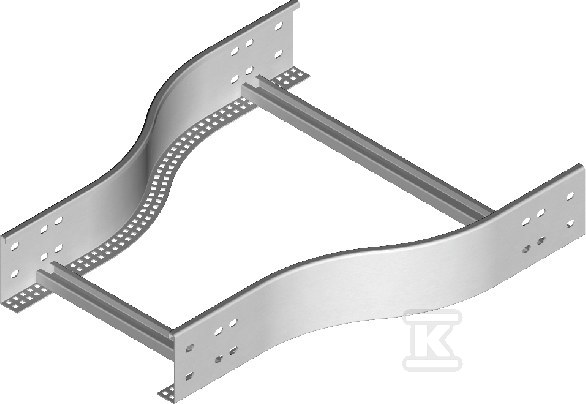

Redukcja symetryczna RDSP600/500H120N 485060

Redukcja symetryczna trasy kablowej 600/500 mm do zmiany szerokości koryta

Redukcja symetryczna przeznaczona jest do płynnego przejścia między odcinkami trasy kablowej o różnej szerokości. Element pozwala zmniejszyć szerokość koryta z 600 mm do 500 mm przy zachowaniu tej samej wysokości, bez konieczności przerywania ciągłości prowadzenia kabli. Konstrukcja symetryczna zapewnia równomierne rozłożenie obciążenia i estetyczne przejście w układzie poziomym.

Konstrukcja i materiał

Wykonana jest ze stali o grubości blachy 1,5 mm. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co w praktyce oznacza powłokę uzyskaną metodą zanurzeniową zgodną z PN-EN ISO 1461:2023-02. Taki typ cynkowania daje dobrą odporność na korozję w typowych warunkach instalacji przemysłowych i obiektowych.

Na zamówienie dostępna jest stal cynkowana PN-EN 10346:2015-09, stal nierdzewna oraz wersja z lakierowaniem w standardowej palecie RAL. Szczeble redukcji są przystosowane do montażu uchwytów kablowych UK, UKO oraz UKP, co ułatwia adaptację do istniejącego systemu mocowania kabli.

Zastosowanie i montaż

Redukcja służy do zmiany szerokości trasy kablowej w trakcie prowadzenia. Dzięki symetrycznemu profilowi zachowuje stabilność mechaniczną i nie wprowadza niepotrzebnych zwężeń. Montaż wymaga 4 łączników oraz 16 kompletów śrub. Przy nietypowych zamówieniach należy podać wymiary a i b.

Element nie posiada systemu utrzymania sprawności działania E30 ani E90 w czasie pożaru. Jest rozwiązaniem konstrukcyjnym do tras kablowych w instalacjach, gdzie nie jest wymagana odporność ogniowa.

Wymiary i parametry użytkowe

Szerokość większa wynosi 600 mm, szerokość mniejsza 500 mm, wysokość konstrukcji to 120 mm. Długość elementu to 60 cm. Masa jednostkowa to ok. 3,03 kg przy objętości ok. 0,043 m3, co ułatwia transport i manipulację na budowie bez dodatkowego sprzętu.

Redukcja RDSP600/500H120N to element systemu tras kablowych BAKS, przeznaczony dla instalatorów potrzebujących precyzyjnego dopasowania szerokości koryta oraz dla użytkowników końcowych oczekujących spójnego, trwałego prowadzenia instalacji.
