Redukcja symetryczna RKSBL150/100H42 146501

Zmiana szerokości trasy kablowej w korytach 42 mm

Redukcja symetryczna umożliwia płynne przejście z korytka o szerokości 150 mm na korytko o szerokości 100 mm przy zachowaniu wysokości 42 mm. Rozwiązanie jest przeznaczone do tras kablowych wykonanych z koryt o tej wysokości i pozwala na dostosowanie przekroju trasy bez przerywania ciągłości prowadzenia kabli. Dzięki symetrycznemu kształtowi element zachowuje stabilność połączenia i nie wymaga dodatkowych przejściówek.

Budowa i materiał

Kształtka wykonana jest ze stali z zabezpieczeniem powierzchni ocynk ogniowy. W standardzie stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09.

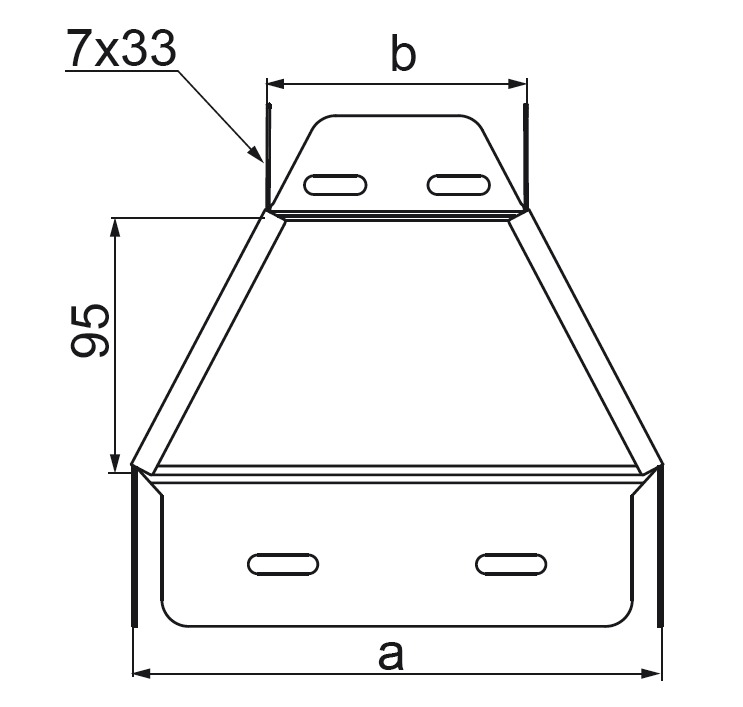

Montaż realizowany jest śrubami SGKM6x12 lub SGM6x12. W przypadku nietypowych zmian szerokości należy podać wymiary a i b, a kształtka zamawiana jest pod symbolem RK…a/bH42, np. dla a=400 mm i b=200 mm symbol to RK…400/200H42.

Zastosowanie i montaż

Element przeznaczony jest do zmiany szerokości trasy kablowej w systemach korytowych o wysokości 42 mm. Redukcja symetryczna 150/100 mm zapewnia przejście między szerszym a węższym odcinkiem trasy przy zachowaniu tej samej wysokości korytka. Nie jest przeznaczona do utrzymania sprawności działania E30/E90 w czasie pożaru.

Konstrukcja bez łącznika pozwala na szybkie połączenie odcinków trasy w trakcie budowy lub modernizacji instalacji kablowej. Dzięki stalowej budowie i ocynkowi element zachowuje odporność na warunki typowe dla rozdzielnic i tras kablowych wewnątrz budynków.

Identyfikacja i logistyka

Producent BAKS KAZIMIERZ SIELSKI, seria RKSBL, indeks producenta 146501. Kod CN 73089059, PKWiU 25.11.23.0.

Waga z opakowaniem ok. 0,19 kg. Opakowanie o wymiarach ok. 170 mm szerokości, 155 mm długości i 45 mm wysokości.
