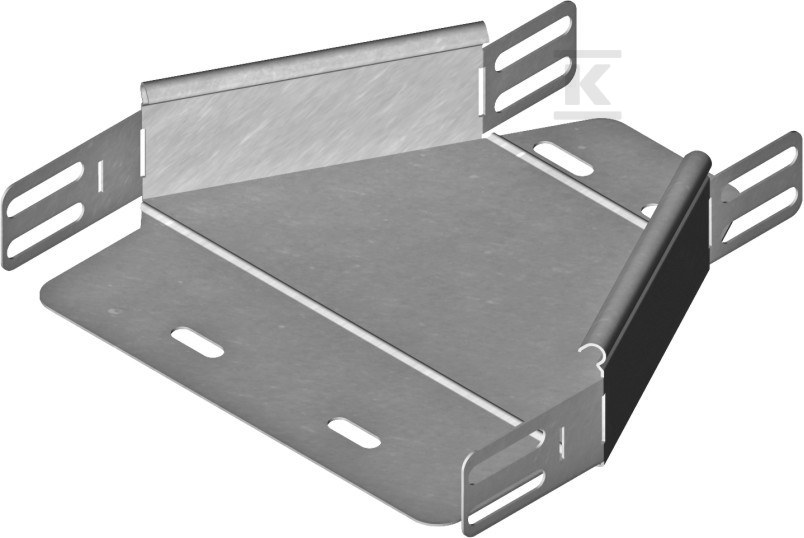

Redukcja symetryczna RKSBP200/150H60 167002

Zmiana szerokości trasy kablowej w systemach o wysokości 60 mm

Redukcja symetryczna przeznaczona jest do płynnego przejścia między odcinkami koryt kablowych o różnej szerokości w jednej wysokości. Element pozwala zawęzić trasę z 200 mm do 150 mm bez przerywania ciągłości prowadzenia kabli, co jest przydatne przy rozgałęzieniach, wejściach do rozdzielnic lub miejscach, w których wymagane jest zmniejszenie przekroju trasy. Konstrukcja przeznaczona jest do korytek o wysokości 60 mm i współpracuje z typowymi systemami kablowymi montowanymi na śruby.

Konstrukcja i wymiary dopasowania

Kształtka wykonana jest ze stali i ma symetryczny przekrój redukujący szerokość z 200 mm na wejściu do 150 mm na wyjściu. Wysokość robocza 60 mm zapewnia kompatybilność z korytami o tej samej wysokości, a stalowa blacha 1,5 mm daje sztywność potrzebną do przenoszenia obciążenia kabli. Powierzchnia standardowo zabezpieczona jest ocynkiem ogniowym, co zapewnia odporność na korozję w typowych warunkach instalacyjnych wewnątrz budynków i na zewnątrz pod osłonami.

Montaż odbywa się śrubami, co pozwala na szybkie połączenie redukcji z sąsiednimi odcinkami koryta bez dodatkowych elementów. Dzięki symetrycznemu profilowi element zachowuje równy przekrój wzdłużny i nie wprowadza niepotrzebnych zwężeń, które mogłyby utrudniać układanie wiązek.

Zastosowanie w trasie kablowej

Redukcja znajduje zastosowanie tam, gdzie trasa kablowa musi zostać zwężona przy zachowaniu tej samej wysokości. Typowe sytuacje to przejście od głównego koryta rozdzielczego do odgałęzień zasilających poszczególne strefy, dopasowanie do węższych koryt przy wejściu do szaf oraz optymalizacja zajmowanej przestrzeni na wspornikach. Zmiana szerokości bez zmiany wysokości ułatwia instalatorowi utrzymanie spójnego poziomu prowadzenia kabli i estetyczny wygląd trasy.

Element nie jest przeznaczony do utrzymania sprawności działania E30 ani E90 w czasie pożaru. W instalacjach wymagających klas odporności ogniowej należy zastosować dedykowane kształtki przeciwpożarowe.

Wersje materiałowe i wykończenie na zamówienie

Standardowa wersja S to stal cynkowana zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępne są alternatywne wykonania:

• F - stal cynkowana zanurzeniowo wg PN-EN ISO 1461:2011 lub cynk płatkowy, ten ostatni tylko dla elementów o maksymalnym wymiarze 200 mm,
• E - stal kwasoodporna,
• L - lakierowanie proszkowe w standardowej palecie RAL.

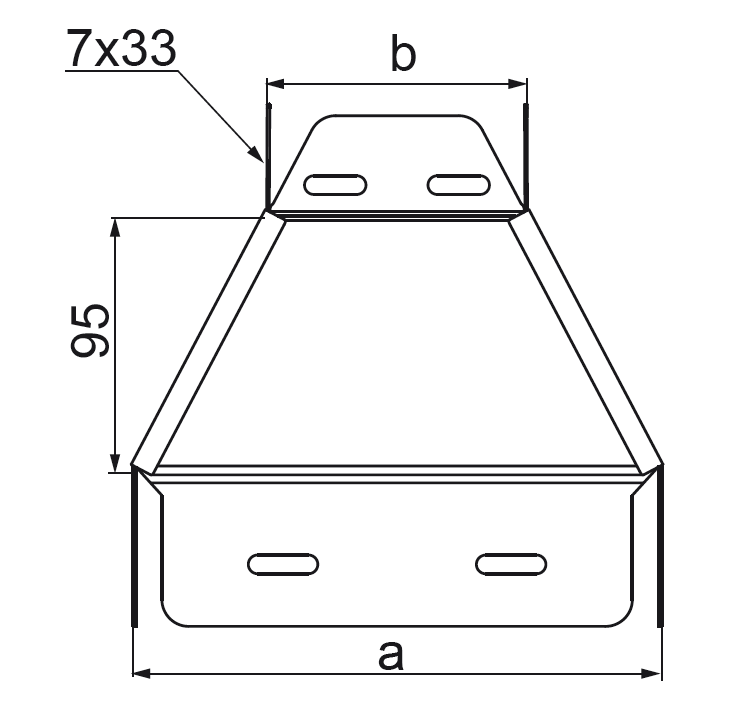

Przy nietypowych zamówieniach podaje się wymiary a i b. Dla przykładu, przy a = 400 mm i b = 200 mm można zamówić kształtka o odpowiednich wymiarach, co pozwala na precyzyjne dopasowanie redukcji do indywidualnych tras.
