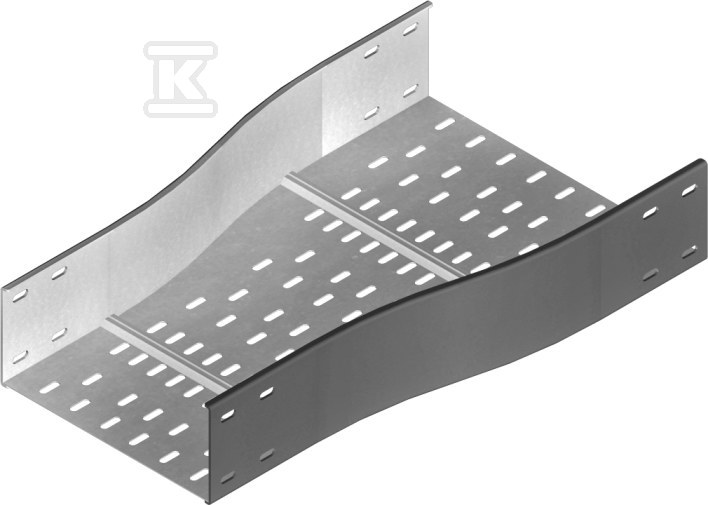

Redukcja symetryczna RKSSC200/100H100N 221612

Redukcja symetryczna do zmiany szerokości trasy kablowej przy wysokości 100 mm

Umożliwia płynne przejście między odcinkami koryt o różnej szerokości bez przerywania ciągłości trasy. Kształtka przeznaczona jest do koryt kablowych o wysokości 100 mm i zapewnia redukcję z 200 mm do 100 mm, co pozwala dopasować trasę do zwężeń, przejść przez przeszkody lub rozgałęzień w instalacji. Wykonanie ze stali zapewnia sztywność połączenia i stabilne prowadzenie kabli na całej długości.

Konstrukcja i materiał

Podstawowy materiał to stal z zabezpieczeniem powierzchni przez ocynk. W standardzie element jest stalą cynkowaną metodą Sendzimira zgodnie z PN-EN 10346:2015-09, co daje równomierną warstwę cynku i dobrą odporność na korozję w typowych warunkach instalacyjnych. Stalowa konstrukcja zapewnia wytrzymałość mechaniczną potrzebną przy montażu na trasach kablowych i przenoszeniu obciążeń kablowych. Kształtka nie posiada systemu utrzymania sprawności działania E30 ani E90 w czasie pożaru.

Montaż i kompatybilność

Redukcja współpracuje z korytami o wysokości 100 mm. Do połączenia kształtki z korytkiem należy zastosować łącznik oraz śruby.

Wersje na zamówienie i normy

Poza standardowym wykonaniem dostępna jest produkcja na zamówienie:

• F - stal cynkowana metodą zanurzeniową zgodnie z PN-EN ISO 1461:2011
• E - stal kwasoodporna
• L - lakierowanie w standardowym kolorze RAL

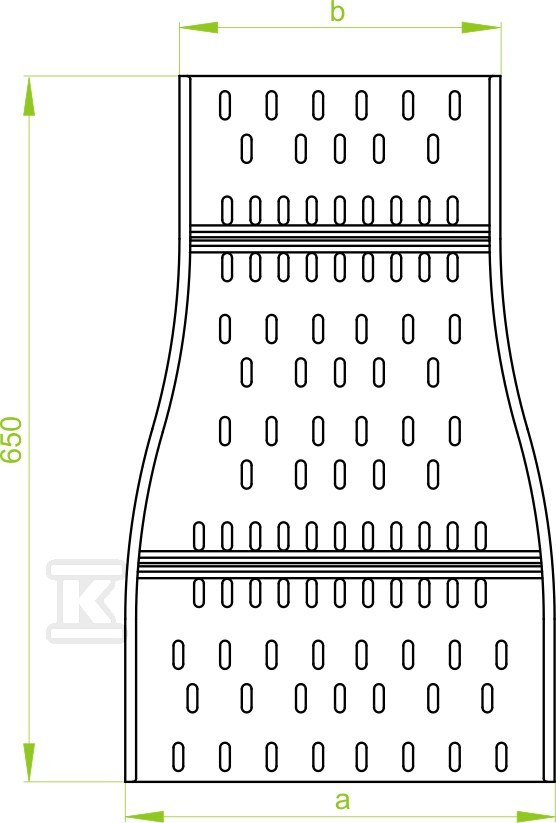

Przy nietypowych zamówieniach należy podać wymiary a i b. Standardowe wykonanie ze stali cynkowanej metodą Sendzimira spełnia wymagania PN-EN 10346:2015-09, a wersja F odnosi się do normy PN-EN ISO 1461:2011.
