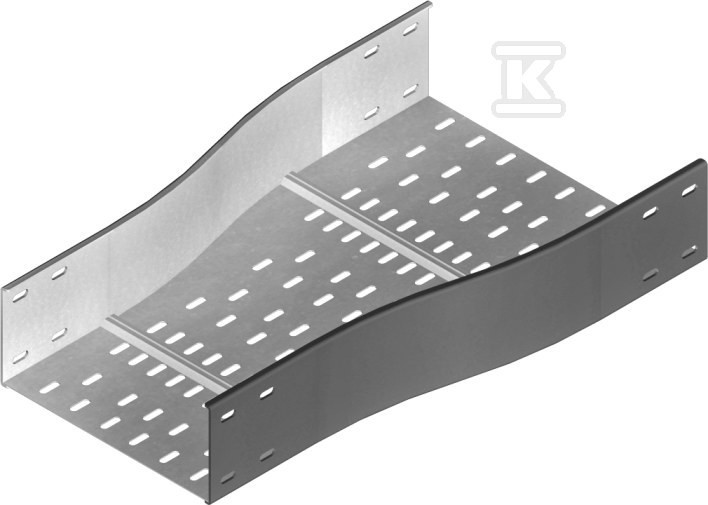

Redukcja symetryczna RKSSC300/200H100N 221532

Zmiana szerokości trasy kablowej w jednym elemencie

Redukcja symetryczna przeznaczona do płynnego przejścia między odcinkami korytka o różnej szerokości bez przerywania ciągłości trasy. Element pozwala zawęzić lub rozszerzyć prowadzenie kabli w miejscu rozgałęzienia, zmiany przekroju lub dopasowania do istniejącej infrastruktury. Dzięki symetrycznemu profilowi zachowuje stabilność mechaniczną i prostą linię montażową, co ułatwia pracę instalatorowi i zapewnia estetyczny wygląd trasy po stronie użytkownika końcowego.

Konstrukcja i materiał

Wykonanie ze stali o grubości blachy 2,0 mm zapewnia sztywność przy zachowaniu możliwości montażu bez dodatkowego wzmocnienia. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, co przekłada się na odporność na korozję w typowych warunkach pomieszczeń technicznych i na zewnątrz zadaszenia.

W ofercie producenta dostępne są warianty materiałowe na zamówienie:

• stal cynkowana metodą Sendzimira PN-EN 10346:2015-09,
• stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02,
• stal nierdzewna,
• lakierowanie w standardowej palecie RAL.

Dzięki temu element można dobrać do wymagań środowiskowych i estetycznych konkretnej instalacji.

Zastosowanie i montaż

Kształtka przeznaczona jest do korytek kablowych o wysokości 100 mm i umożliwia przejście z szerokości 300 mm na 200 mm. Symetryczna geometria oznacza, że redukcja działa w obu kierunkach, a wymiary a i b można sprecyzować przy nietypowych zamówieniach.

Połączenie redukcji z korytkiem realizuje się za pomocą łączników kształtek oraz śrub. Rozwiązanie to zapewnia szybki montaż bez konieczności cięcia i dodatkowej obróbki blachy na budowie. Przy nietypowych szerokościach należy podać wymiary a i b, co pozwala uzyskać element dopasowany do istniejącej trasy.

Parametry użytkowe i warunki pracy

Element nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru. Przeznaczony jest do standardowych tras kablowych, gdzie wymagana jest zmiana przekroju przy zachowaniu ciągłości mechanicznej. Stalowa konstrukcja o grubości 2,0 mm dobrze współpracuje z typowymi obciążeniami kablowymi i pozwala na zachowanie równej linii prowadzenia.
