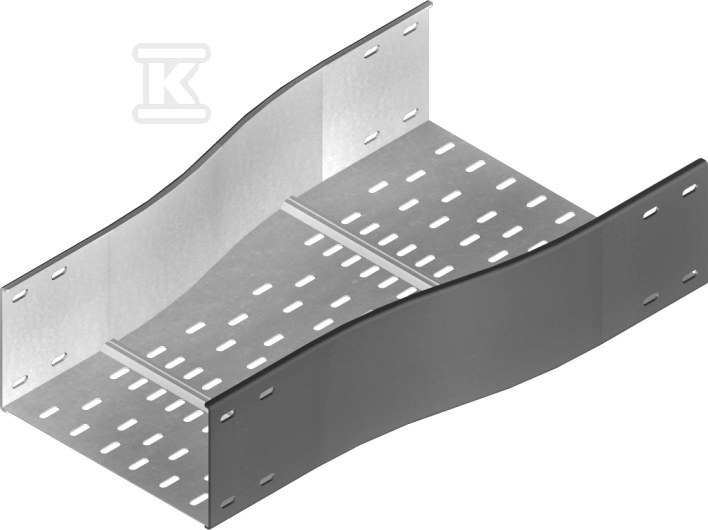

Redukcja symetryczna RKSSC300/200H150 271532

Redukcja symetryczna do płynnej zmiany szerokości trasy kablowej

Zmiana szerokości trasy kablowej bez konieczności przerywania ciągłości prowadzenia przewodów. Kształtka przeznaczona jest do łączenia odcinków koryt o różnej szerokości w jednym poziomie, przy zachowaniu stabilności mechanicznej i estetyki instalacji. Dzięki symetrycznemu przejściu z większego na węższy przekrój redukuje się szerokość z 300 mm do 200 mm przy wysokości korytka 150 mm, co pozwala dopasować trasę do warunków zabudowy, przejść przez przeszkody lub ograniczyć przekrój w miejscach o mniejszym zapotrzebowaniu na pojemność kablową.

Konstrukcja i materiał

Wykonanie z blachy stalowej o grubości 2,0 mm zapewnia sztywność i odporność na odkształcenia podczas montażu oraz eksploatacji. Standardowe zabezpieczenie powierzchni to ocynk ogniowy, który zwiększa odporność na korozję w typowych warunkach pomieszczeń technicznych i na zewnątrz. W ofercie bazowej materiał to stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępne są warianty:

• F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
• E - stal nierdzewna
• L - lakierowanie w standardowej palecie RAL

Konstrukcja nie przewiduje systemu utrzymania sprawności działania E30/E90 w czasie pożaru.

Montaż i kompatybilność

Kształtka współpracuje z korytami kablowymi o wysokości 150 mm. Połączenie z korytkiem realizuje się za pomocą łączników kształtek LSSU… oraz śrub SGKM8x16, co zapewnia szybki i powtarzalny montaż bez dodatkowej obróbki. W przypadku nietypowych zamówień należy podać wymiary a i b, co pozwala przygotować redukcję o indywidualnych parametrach przejścia. Symetryczny układ przejścia ułatwia prowadzenie kabli i utrzymanie prawidłowego promienia gięcia.

Zastosowanie w instalacjach kablowych

Redukcja sprawdza się w trasach kablowych przemysłowych, obiektach użyteczności publicznej oraz instalacjach obiektowych, gdzie konieczne jest stopniowe zawężenie trasy przy zachowaniu ciągłości mechanicznej. Stosowana jest tam, gdzie z większego koryta 300 mm należy przejść na węższe 200 mm. Stalowa budowa i ocynk ogniowy pozwalają na montaż w środowiskach o umiarkowanej agresywności, a możliwość zamówienia w wersji nierdzewnej lub lakierowanej rozszerza zastosowanie na warunki bardziej wymagające.
