Redukcja symetryczna RKZC600/500H200 372560

Zmiana szerokości trasy kablowej w jednym poziomie

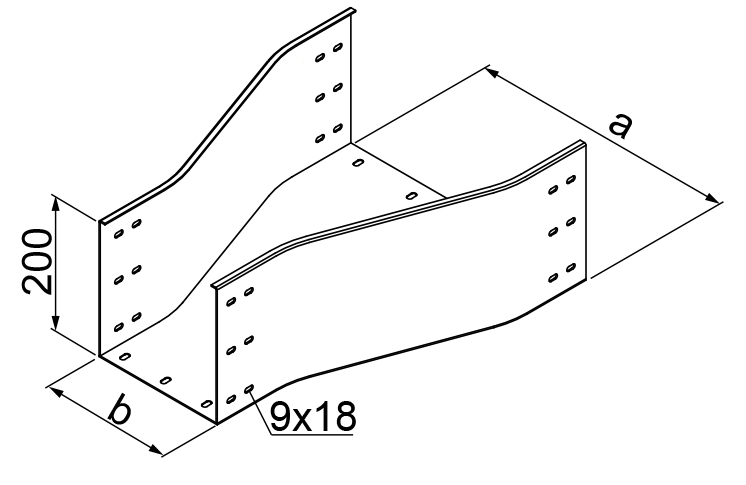

Redukcja symetryczna umożliwia płynne przejście trasy kablowej z szerokości 600 mm na 500 mm przy zachowaniu stałej wysokości koryta 200 mm. Dzięki symetrycznemu profilowi zachowuje stabilność mechaniczną i estetykę całej linii.

Konstrukcja z blachy stalowej ocynkowanej ogniowo

Wykonanie z blachy stalowej o grubości 2,0 mm zapewnia sztywność połączenia i odporność na obciążenia mechaniczne występujące w trasie kablowej. Powierzchnia zabezpieczona jest ocynkiem ogniowym zgodnie z PN-EN ISO 1461:2023-02, co przekłada się na dobrą odporność korozyjną w typowych warunkach wewnętrznych i zewnętrznych. Stal cynkowana metodą zanurzeniową tworzy trwałą warstwę cynku, ograniczającą powstawanie korozji w miejscach cięć i połączeń.

Montaż i kompatybilność z korytami

Kształtka przeznaczona jest do korytek kablowych o wysokości 200 mm. Połączenie redukcji z korytem realizuje się za pomocą łączników LZC oraz śrub. Taki sposób mocowania zapewnia stabilne i pewne połączenie mechaniczne, zachowujące ciągłość trasy.

Symetryczna geometria ułatwia montaż w obu kierunkach przejścia, a stała wysokość 200 mm pozwala utrzymać równy poziom prowadzenia kabli bez dodatkowych podstawek czy korektorów.

Zastosowanie i warunki pracy

Redukcja służy wyłącznie do zmiany szerokości trasy kablowej, nie jest elementem systemu utrzymania sprawności działania w czasie pożaru E30/E90. Stosowana jest w instalacjach, w których wymagane jest zmniejszenie przekroju drogi kablowej przy zachowaniu ciągłości mechanicznej i ochronnej.

Dzięki ocynkowi ogniowemu i grubości blachy 2,0 mm element dobrze znosi obciążenia użytkowe i warunki eksploatacji typowe dla tras kablowych.
