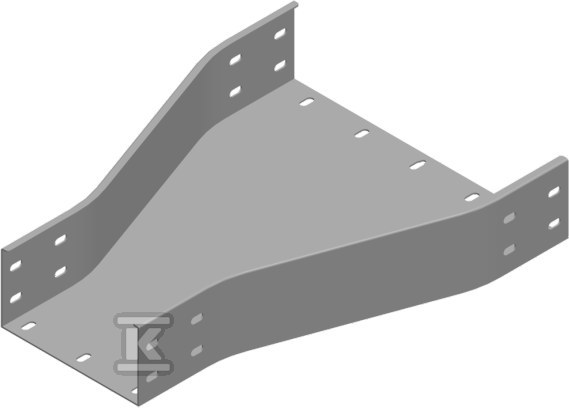

Redukcja symetryczna RKZP200/100H100 312420

Redukcja szerokości trasy kablowej w systemach korytkowych

Element przeznaczony do płynnej zmiany szerokości prowadzenia kabli w trasie korytkowej. Pozwala przejść z szerszego odcinka do węższej części bez przerywania ciągłości ułożenia przewodów, co upraszcza projektowanie rozgałęzień i dopasowanie trasy do warunków na obiekcie. Konstrukcja symetryczna zapewnia stabilne połączenie z korytkiem i zachowuje prostą linię montażową.

Budowa i materiał

Wykonana ze stali o grubości blachy 1,5 mm. Standardowe zabezpieczenie powierzchni to ocynk ogniowy zgodny z PN-EN ISO 1461:2023-02, co przekłada się na odporność na korozję w typowych warunkach instalacyjnych wewnątrz i na zewnątrz budynków. Na zamówienie dostępna jest wersja ze stali nierdzewnej oraz lakierowana w standardowej palecie RAL, co pozwala dopasować wykończenie do wymagań estetycznych lub środowiskowych instalacji.

Zastosowanie i montaż

Kształtka przeznaczona do korytek kablowych o wysokości 100 mm. Realizuje przejście z szerokości 200 mm na szerokość 100 mm w jednym elemencie, co ogranicza liczbę dodatkowych połączeń i skraca czas montażu. Do połączenia redukcji z korytkiem należy zastosować łączniki LZC oraz śruby SGKFM8x14 lub SGFM8x14. Element nie posiada systemu utrzymania sprawności działania E30/E90 w czasie pożaru i jest przeznaczony do standardowych tras kablowych.

Geometria i warunki pracy

Wymiary robocze to większa szerokość 200 mm i mniejsza szerokość 100 mm przy wysokości korytka 100 mm. Stalowa, ocynkowana ogniowo konstrukcja zapewnia sztywność mechaniczną potrzebną do utrzymania kabli w pozycji projektowej. Rozwiązanie sprawdza się przy przebudowie istniejących tras, w miejscach zawężenia przejść przez ściany i przegrody oraz tam, gdzie wymagane jest stopniowe zmniejszenie przekroju korytka.
