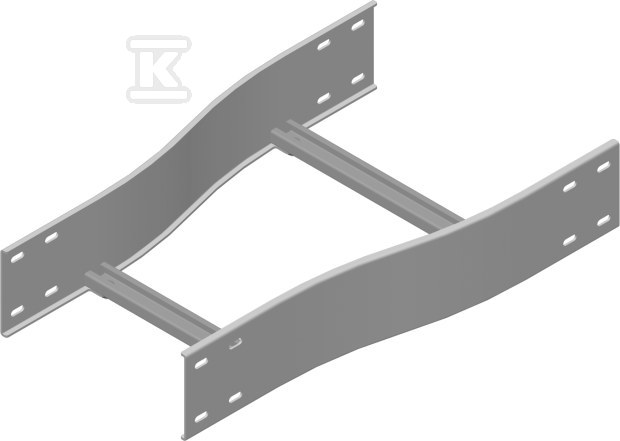

Redukcja symetryczna RSDST400/300H120 431443

Redukcja symetryczna do zmiany szerokości trasy kablowej

Redukcja symetryczna pozwala na płynne przejście między odcinkami trasy kablowej o różnej szerokości bez przerywania ciągłości prowadzenia kabli. Rozwiązanie jest przeznaczone do miejsc, w których konieczne jest zawężenie lub poszerzenie trasy w jednym kierunku, przy zachowaniu stabilnego ułożenia wiązek i łatwego dostępu do instalacji. Dzięki symetrycznemu kształtowi element współpracuje z typowymi drabinkami i korytami kablowymi o standardowych wymiarach, a montaż odbywa się na zasadzie standardowego połączenia mechanicznego w linii prostej.

Budowa i zabezpieczenie powierzchni

Wykonanie ze stali zapewnia nośność mechaniczną wymaganą w trasach kablowych i odporność na obciążenia statyczne pochodzące od ułożonych kabli. Powierzchnia zabezpieczona jest ocynkiem ogniowym, co przekłada się na zwiększoną odporność na korozję w warunkach wewnętrznych i zewnętrznych o umiarkowanej agresywności środowiska. Taki typ zabezpieczenia ogranicza konieczność dodatkowej konserwacji w standardowych instalacjach przemysłowych i obiektowych.

• stalowa konstrukcja o charakterystyce nośnej typowej dla elementów tras kablowych
• ocynk ogniowy jako trwała ochrona antykorozyjna
• brak systemu utrzymania sprawności działania E30, E90 w czasie pożaru - element nie jest przeznaczony do zastosowań wymagających klas odporności ogniowej

Zastosowanie i montaż w trasie kablowej

Redukcja służy do zmiany szerokości trasy kablowej w trakcie prowadzenia. Stosuje się ją tam, gdzie z powodów przestrzennych lub projektowych konieczne jest przejście z szerszego odcinka na węższy, zachowując ciągłość i estetykę instalacji. Montaż odbywa się w linii prostej, bez dodatkowych przejść czy łuków, co upraszcza układanie kabli i utrzymuje stały przekrój poprzeczny w miejscu zawężenia.

Typowe sytuacje użycia:

• zawężenie trasy przy wejściu do rozdzielnicy lub szafy kablowej
• dostosowanie szerokości trasy do dostępnej przestrzeni konstrukcyjnej
• przejście między odcinkami o różnej nośności i gabarytach

Wymiary i kompatybilność

Element realizuje przejście z szerokości większej 400 mm na szerokość mniejszą 300 mm. Symetryczna geometria zapewnia równomierne rozłożenie kabli po obu stronach redukcji i minimalizuje ryzyko ich uszkodzenia na krawędziach. Wymiary pozwalają na współpracę z trasami kablowymi o standardowych szerokościach stosowanymi w instalacjach przemysłowych, obiektowych i infrastrukturalnych, gdzie wymagane jest zachowanie ciągłości prowadzenia bez zmiany wysokości trasy.
