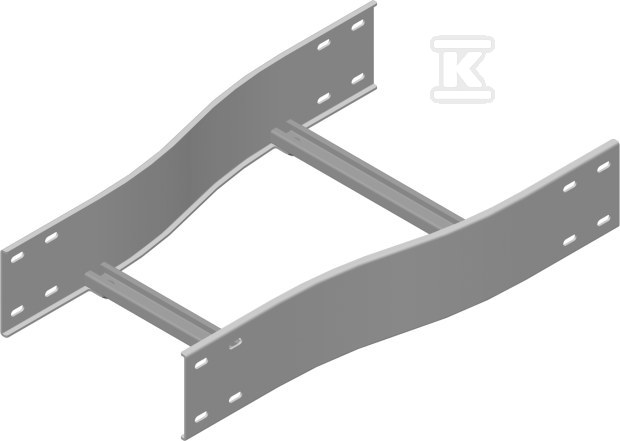

Redukcja symetryczna RSDST500/400H110 413053

Redukcja symetryczna do zmiany szerokości trasy kablowej

Redukcja symetryczna umożliwia płynne przejście między odcinkami trasy kablowej o różnej szerokości bez konieczności przerywania prowadzenia kabli. Rozwiązanie jest przeznaczone do systemów kablowych montowanych na stałe, gdzie na danym odcinku wymagana jest zmiana przekroju poprzecznego. Dzięki symetrycznemu kształtowi zachowuje stabilność całej konstrukcji i pozwala utrzymać równy przebieg szyn.

Konstrukcja i materiał

Wykonana jest ze stali zabezpieczonej powłoką z ocynku ogniowego. Ocynk ogniowy zapewnia odporność na korozję w typowych warunkach instalacyjnych wewnątrz budynków i na zewnątrz, gdzie występuje narażenie na wilgoć i zmiany temperatury. Stalowa konstrukcja daje sztywność potrzebną do przenoszenia obciążenia kabli i utrzymania geometrii trasy.

• stalowa budowa zapewnia nośność i stabilność połączenia
• powłoka z ocynku ogniowego zwiększa odporność na korozję
• symetryczny kształt ułatwia montaż w obu kierunkach

Zastosowanie i montaż

Element służy do zmiany szerokości trasy kablowej z 500 mm na 400 mm. Stosuje się go w miejscach, w których dochodzi do rozgałęzienia, zwężenia lub dostosowania trasy do dostępnej przestrzeni. Redukcja współpracuje z typowymi szynami kablowymi i pozwala zachować ciągłość prowadzenia kabli energetycznych, sterowniczych i telekomunikacyjnych.

Montaż odbywa się na zasadzie połączenia z sąsiednimi odcinkami szyny za pomocą standardowych łączników i akcesoriów systemowych. Dzięki temu instalator nie musi wykonywać dodatkowych cięć ani modyfikacji szyn.

Wymiary i warunki pracy

Szerokość większa elementu wynosi 500 mm, a szerokość mniejsza 400 mm, co definiuje kierunek zwężenia trasy. Redukcja nie posiada systemu utrzymania sprawności działania E30, E90 w czasie pożaru, więc nie jest przeznaczona do zastosowań wymagających klasyfikacji odporności ogniowej. Przeznaczona jest do standardowych tras kablowych, gdzie priorytetem jest zmiana przekroju przy zachowaniu mechanicznej ciągłości systemu.
