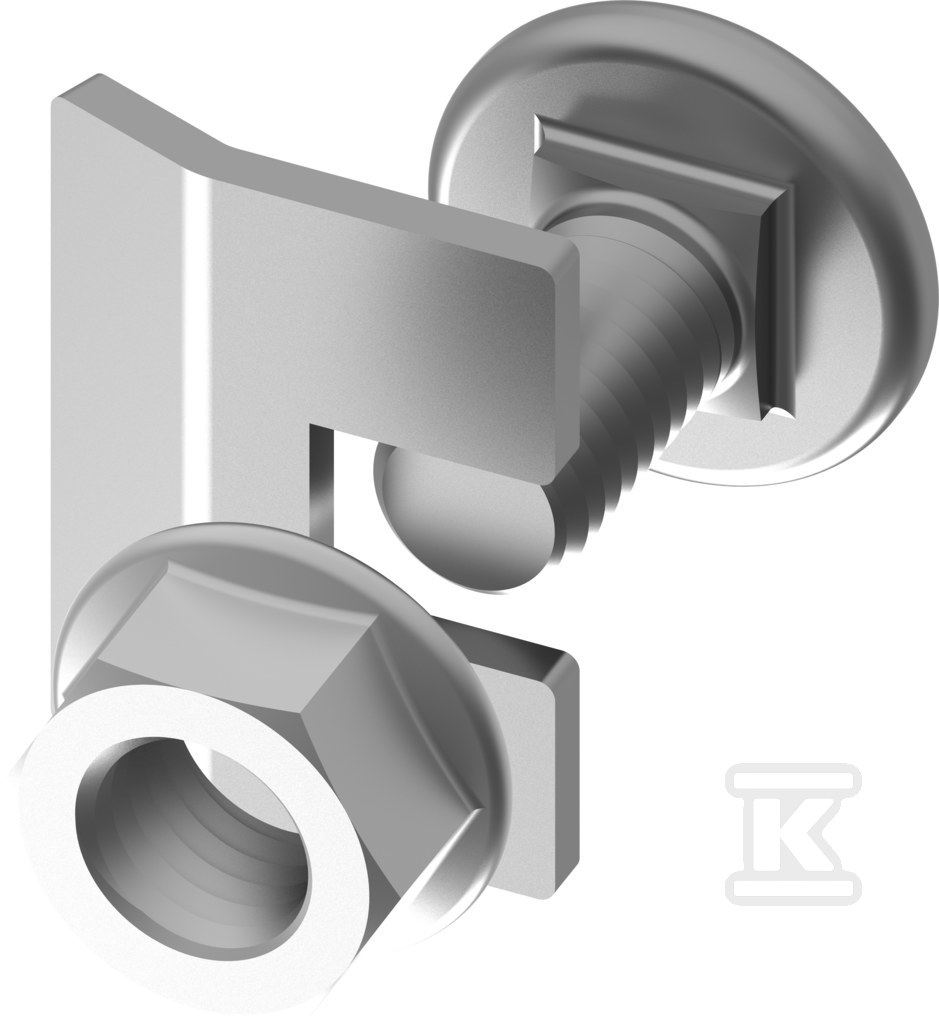

Uchwyt dociskowy kształtki UDKS 901853

Wzmocnienie zatrzaskowego połączenia korytka z kształtką przy dużych szerokościach

Uchwyt dociskowy przeznaczony jest do stabilizacji połączenia zatrzaskowego pomiędzy korytkiem kablowym a kształtką, w szczególności gdy szerokość koryta przekracza 200 mm. W takich przekrojach standardowe zatrzaśnięcie może być niewystarczające, a docisk zapewnia stałą siłę nacisku na całej długości łączenia, co ogranicza luz i poprawia prowadzenie kabli w trasie. Rozwiązanie sprawdza się w instalacjach przemysłowych, obiektach użyteczności publicznej oraz w rozbudowanych trasach kablowych, gdzie wymagana jest trwała geometria trasy i odporność na drgania.

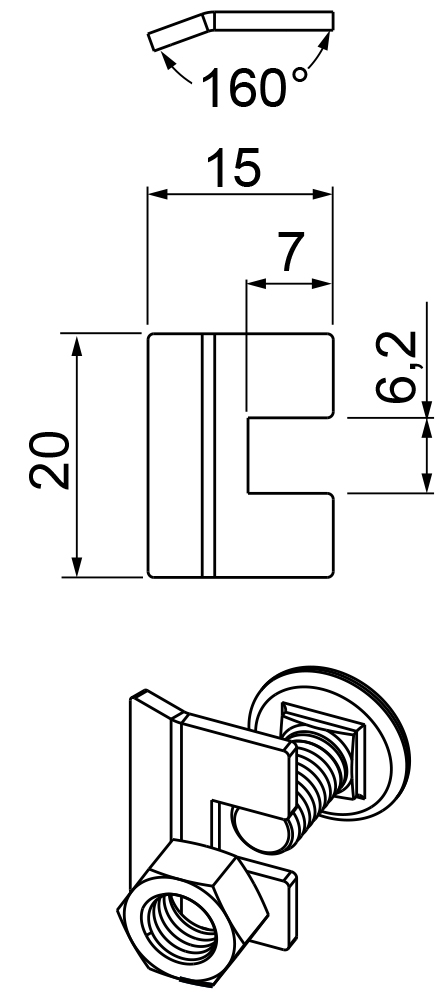

Konstrukcja i materiał

Element wykonany jest ze stali z zabezpieczeniem powierzchni przez ocynk galwaniczny. Standardowe wykończenie G zapewnia odporność korozyjną w typowych warunkach wewnętrznych i zewnętrznych. Masa pojedynczego uchwytu wynosi ok. 0,10 kg, co ułatwia manipulację przy montażu na wysokości. W komplecie znajduje się śruba SGKM6x10, dzięki czemu nie trzeba dobierać dodatkowego osprzętu na etapie łączenia. Na zamówienie dostępne są wersje alternatywne: cynkowanie metodą cynku płatkowego FP zgodnie z PN-EN ISO 10683:2018-11 oraz wykonanie ze stali nierdzewnej oznaczone jako E.

Montaż i kompatybilność

Uchwyt przeznaczony jest do korytek kablowych z mocowaniem przykręcanym. Nie jest dedykowany do korytek siatkowych ani do drabinek kablowych. Montaż polega na dociśnięciu kształtek do koryta w miejscu zatrzasku i zabezpieczeniu śrubą z kompletu. Dzięki temu połączenie pozostaje serwisowalne, a siła docisku jest powtarzalna niezależnie od użytkownika. Rozwiązanie jest szczególnie przydatne przy łączeniu łuków, trójników i innych kształtek w szerokich trasach, gdzie momenty skręcające są większe.

Ochrona przeciwpożarowa i wersje na zamówienie

Produkt wspiera system utrzymania sprawności działania w czasie pożaru w klasach E30 i E90, a w praktyce spełnia funkcję E-90. Oznacza to, że po zamontowaniu w trasie kablowej z odpowiednimi korytkami i kształtkami, połączenie zachowuje ciągłość mechaniczną i nośność przez wymagany czas, co jest istotne w instalacjach wymagających klasyfikacji odporności ogniowej. Wersja standardowa z ocynkiem galwanicznym sprawdza się w większości obiektów, natomiast opcja FP z cynkiem płatkowym zwiększa odporność na korozję w środowiskach agresywnych, a stal nierdzewna E pozwala na zastosowanie w warunkach o podwyższonej wilgotności i w przemyśle spożywczym.
