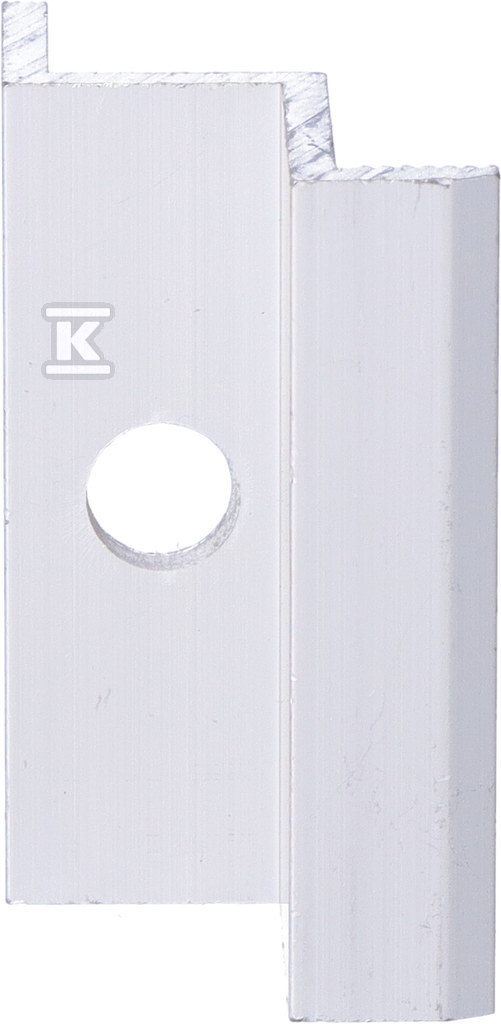

Uchwyt boczny panela BUF40 897340

Mocowanie boczne paneli PV do profili aluminiowych i ceowników

Element zaciskowy przeznaczony do stabilnego mocowania paneli fotowoltaicznych z boku. Przeznaczony jest dla instalatorów systemów PV oraz dla wykonawców montażu konstrukcji wsporczych, gdzie liczy się szybki montaż i pewny docisk. Wysokość 40 mm pozwala na współpracę z typowymi profilami i szynami montażowymi.

Konstrukcja i materiał

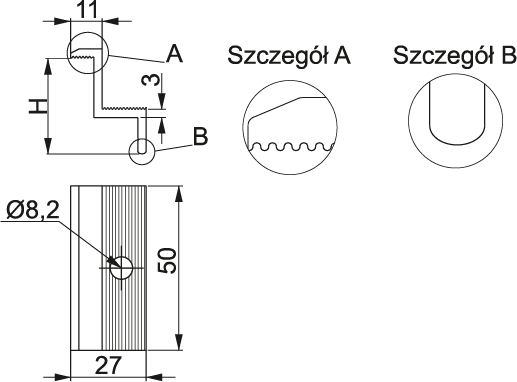

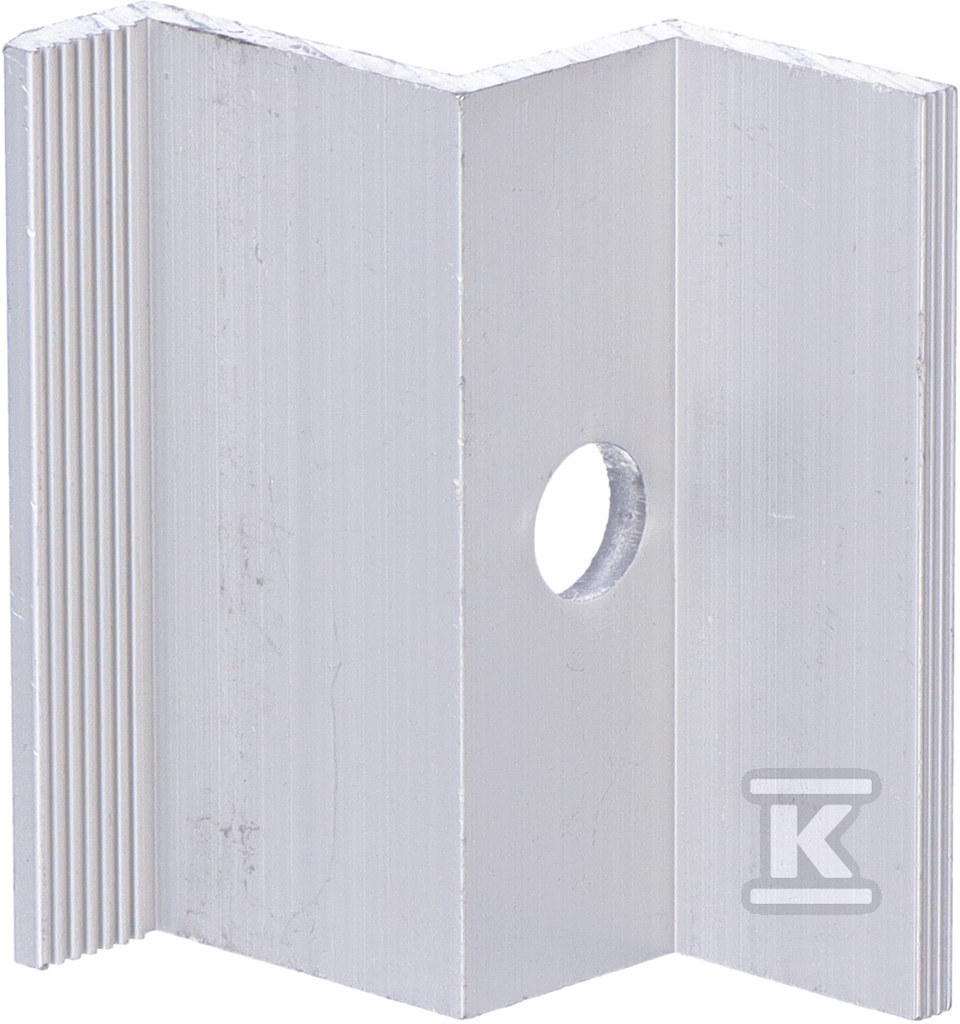

Wykonany z aluminium EN AW-6005A, w dokumentacji producenta wskazywany również EN AW-6063. Masa ok. 0,02 kg i wymiary 40 mm wysokości oraz 50 mm szerokości sprawiają, że element jest lekki i łatwy w obsłudze przy zachowaniu sztywności. Specjalny przekrój zwiększa wytrzymałość elementu, a podłużne rowki w miejscu docisku panelu oraz styku klemy z profilem zwiększają stabilność mocowania. Nacięcia poprawiają przyczepność, co ogranicza przesuwanie się klemy i panelu.

Zastosowanie i kompatybilność

Mocowanie paneli PV do profili aluminiowych, szyn montażowych aluminiowych, uchwytów UPDMC i UPG…MC lub ceowników. Rozwiązanie sprawdza się przy łączeniu modułów z różnymi systemami nośnymi, gdzie potrzebny jest boczny docisk.

Wersje wykończenia i zamówienie

Zabezpieczenie powierzchni określone jako Inne. Na zamówienie dostępna wersja L z lakierowaniem w kolorze czarnym RAL9005, przydatna przy estetycznym dopasowaniu do czarnych profili i paneli.
