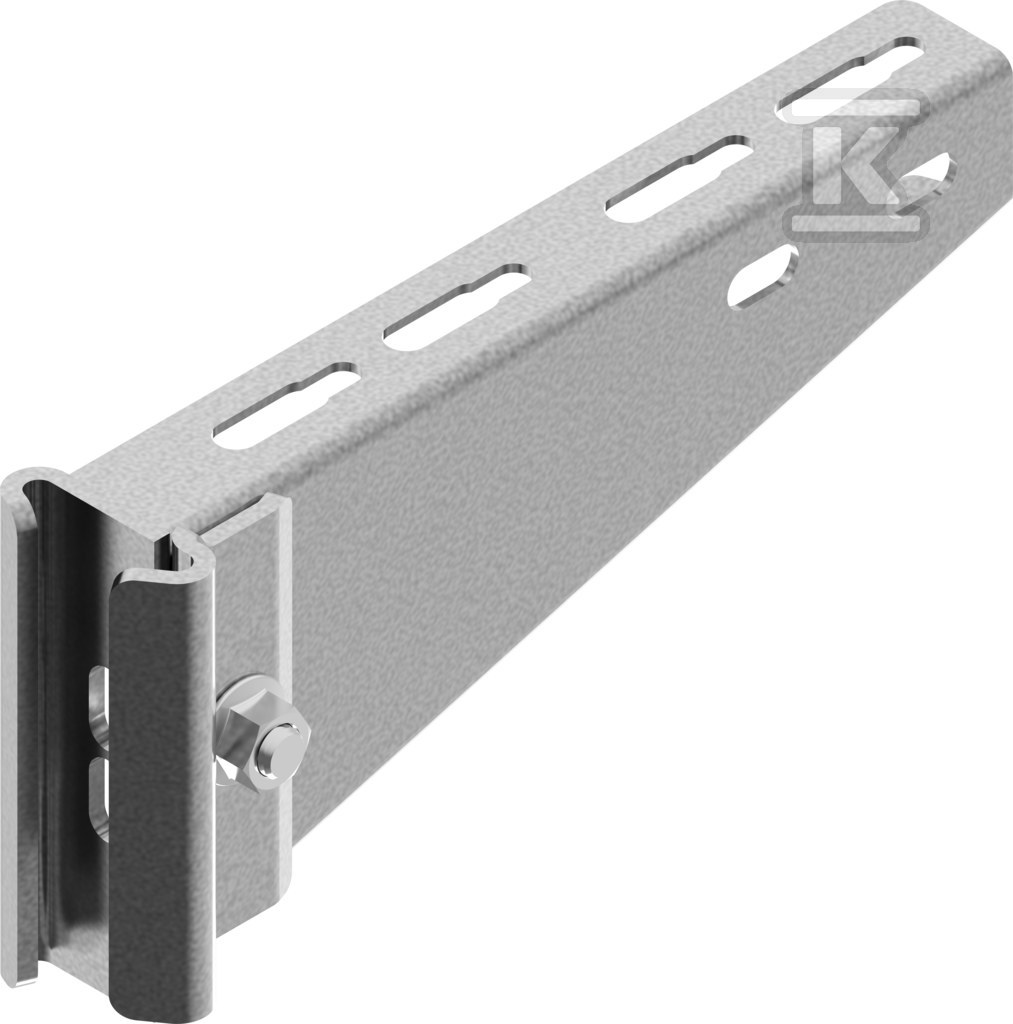

Wysięgnik WWCHN300 711413

Mocowanie koryt, drabin kablowych i rur o bardzo dużym obciążeniu do dwuteownika

Wysięgnik przeznaczony jest do mocowania koryt, drabin kablowych, rur i innych elementów o bardzo dużym obciążeniu bezpośrednio do dwuteownika. Rozwiązanie pracuje w układach, gdzie wymagana jest duża nośność przy zachowaniu stabilnego, sztywnego podparcia systemu kablowego. Konstrukcja jest dedykowana do instalacji przemysłowych i obiektowych, w których standardowe wsporniki są niewystarczające.

Konstrukcja i zabezpieczenie powierzchni

Wykonany ze stali z zabezpieczeniem powierzchni przez ocynk ogniowy zgodnie z normą PN-EN ISO 1461, oznaczenie materiału F. Powłoka cynkowa zapewnia odporność na korozję w warunkach typowych dla instalacji wewnątrz i na zewnątrz budynków. Na zamówienie dostępna jest opcja L - lakierowanie w standardowej palecie RAL. Wysięgnik zastępuje starszy typ.

Nośność i wymiary robocze

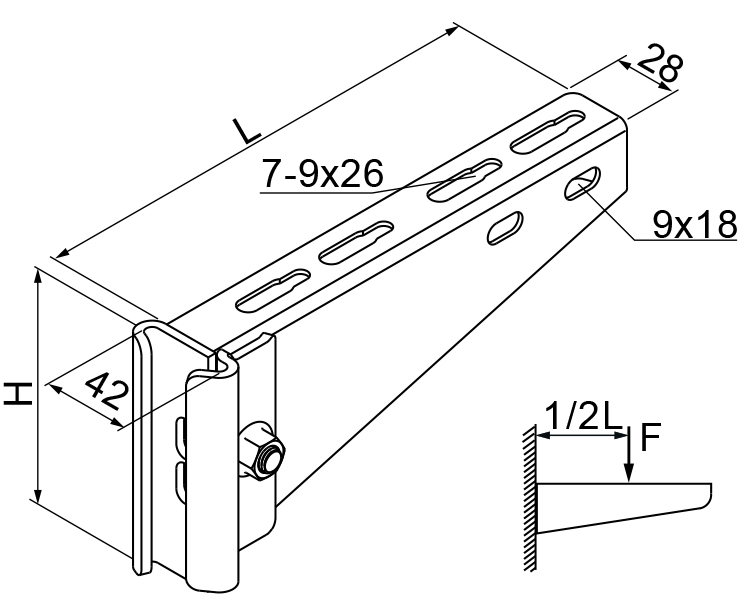

Maksymalne bezpieczne obciążenie zgodnie z IEC 61537 wynosi 2800 N, co w praktyce oznacza 2,80 kN obciążenia roboczego. Parametr ten dotyczy obciążenia całkowitego Fcałk = ciężar kabla + koryto + wspornik + wysięgnik, bez ciężaru pracownika. Wymiary robocze wysięgnika to długość 315 mm i wysokość 105 mm przy szerokości 28 mm. Wersja WWCHN300 współpracuje z kablowym systemem nośnym o szerokości 300 mm. Masa jednego elementu to ok. 0,97 kg, co ułatwia montaż ręczny bez konieczności stosowania dodatkowych urządzeń podnoszących.

Zastosowanie i montaż

Urządzenie służy do mocowania ciężkich systemów kablowych do konstrukcji stalowej dwuteownika. Sprawdzi się przy prowadzeniu koryt i drabin kablowych o dużym przekroju, instalacji rur technologicznych oraz innych elementów o podwyższonym ciężarze własnym. Jest klasyfikowany jako rozwiązanie do bardzo dużych obciążeń. Montaż realizowany jest bezpośrednio na profilu dwuteownika, co pozwala na szybkie wypoziomowanie i stabilne podparcie całej linii kablowej bez dodatkowych przejściówek.
