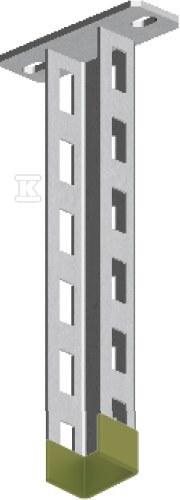

Wspornik sufitowy WPCB600 752006

Podwieszanie tras kablowych z klasą odporności ogniowej E90

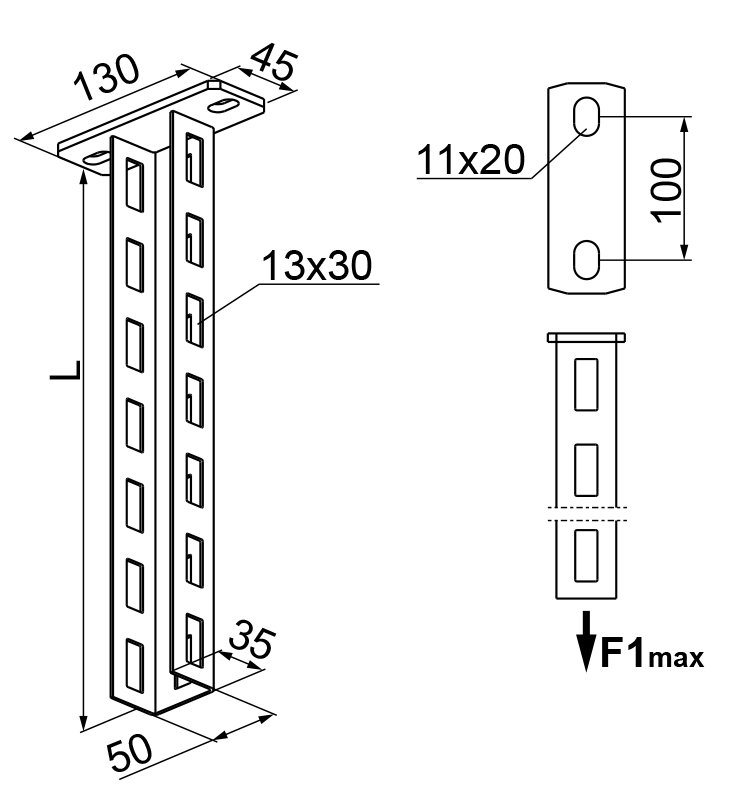

Wspornik sufitowy o długości 600 mm przeznaczony jest do podwieszania tras kablowych w instalacjach wymagających utrzymania sprawności działania w warunkach pożaru. Stalowa konstrukcja z zabezpieczeniem powierzchni ocynkiem ogniowym zapewnia podwyższone parametry wytrzymałościowe i stabilny montaż wysięgników przykręcanych oraz zatrzaskowych. Rozwiązanie spełnia funkcję E-90 i jest dedykowane do systemów sygnalizacji pożaru, alarmowania o pożarze oraz oświetlenia ewakuacyjnego w budynkach z tryskaczami wodnymi.

Konstrukcja i zabezpieczenie powierzchni

Podstawowy wariant wykonany jest ze stali cynkowanej metodą zanurzeniową zgodnie z PN-EN ISO 1461:2023-02. Ocynk ogniowy tworzy trwałą powłokę ochronną, odporną na korozję w typowych warunkach instalacyjnych. Na zamówienie dostępna jest wersja ze stali nierdzewnej oraz lakierowanie w standardowej palecie RAL. Kolor bazowy określany jest jako Inne, co wynika z naturalnego wykończenia ocynku. Materiał stalowy zapewnia sztywność przy rozpiętości 600 mm i pozwala na przeniesienie dużych obciążeń przy zachowaniu stabilności całej trasy kablowej.

Montaż i kompatybilność z wysięgnikami

Wspornik zapewnia stabilny montaż wysięgników przykręcanych i zatrzaskowych. Do wspornika dedykowany jest wysięgnik WWB, co upraszcza dobór elementów systemu. Przy montażu wysięgników przykręcanych zaleca się stosowanie blachy rozporowej BR45, co zwiększa pewność połączenia z sufitem. Każdy wspornik posiada nakładkę ochronną NO50x35 w komplecie, chroniącą krawędzie i ułatwiającą bezpieczną pracę instalatora. Konstrukcja wspornika umożliwia montaż zarówno jednostronny, jak i dwustronny, przy czym w przypadku obciążenia dwustronnego wartości nośności należy podwoić pod warunkiem równomiernego rozłożenia obciążenia.

Parametry nośności i zastosowanie w systemach utrzymania sprawności

Maksymalne obciążenie wspornika wynosi 18 000 kg w warunkach określonych przez producenta. Dane nośności odnoszą się do obciążenia jednostronnego, co jest istotne przy projektowaniu tras kablowych z wysięgnikami po jednej stronie. System utrzymania sprawności działania E90 wg DIN 4102-12 oznacza co najmniej 90 minut utrzymania funkcjonowania urządzeń w budynku podczas pożaru. Klasa E90 kwalifikuje wspornik do zastosowań w instalacjach sygnalizacji pożaru, urządzeń do alarmowania o pożarze oraz oświetlenia ewakuacyjnego, szczególnie w obiektach wyposażonych w tryskacze wodne.
