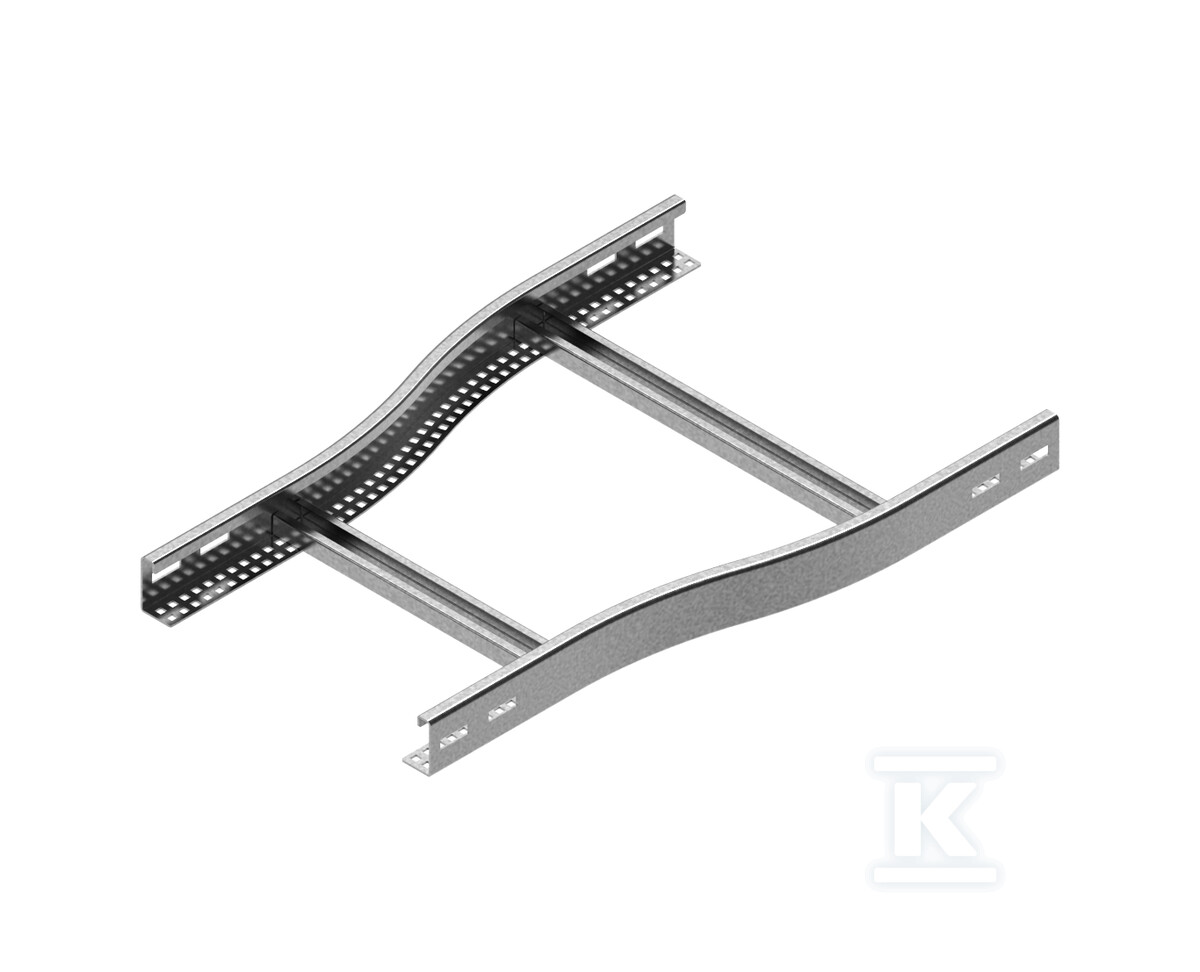

Redukcja symetryczna RDLSC200/100H45 448021

Redukcja symetryczna do zmiany szerokości trasy kablowej

Element przeznaczony do płynnego przejścia trasy kablowej między odcinkami o różnej szerokości. Redukcja symetryczna pozwala zachować ciągłość drabinki lub koryta bez konieczności przerywania prowadzenia kabli, co upraszcza układanie i utrzymuje porządek instalacji. Konstrukcja przeznaczona jest do pracy w typowych trasach kablowych, gdzie wymagana jest zmiana przekroju w jednym miejscu.

Konstrukcja i materiał

Wykonanie z blachy o grubości 2,0 mm zapewnia sztywność połączenia i przenoszenie obciążeń charakterystycznych dla tras kablowych. Standardowo element jest ze stali cynkowanej metodą Sendzimira zgodnie z PN-EN 10346:2015-09, co daje równomierną warstwę cynku i dobrą odporność korozyjną w warunkach wewnętrznych i lekko wilgotnych.

Na zamówienie dostępne są warianty materiałowe:

• stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
• stal nierdzewna
• lakierowanie w standardowej palecie RAL

Wybór wykończenia pozwala dopasować redukcję do wymagań środowiskowych i estetycznych instalacji.

Montaż i kompatybilność

Redukcja współpracuje z systemem drabinek kablowych i jest przystosowana do montażu uchwytów kablowych UKZ/UKZO... oraz UKZP... na szczeblach. Dzięki temu kable można prowadzić dalej bez dodatkowych wsporników.

Do prawidłowego połączenia potrzebne są:

• 4 łączniki LDCH...
• 16 kompletów śrub SGKM8x14 lub SGM8x14

Szczeble redukcji zachowują rozstaw typowy dla trasy, co ułatwia zachowanie ciągłości prowadzenia kabli i montażu osprzętu.

Zastosowanie w trasie kablowej

Redukcja symetryczna 200/100 mm umożliwia przejście z szerokości 200 mm na szerokość 100 mm w obu kierunkach. Masa jednego elementu wynosi 1,77 kg, a elementy dostarczane są w komplecie po 2 sztuki.

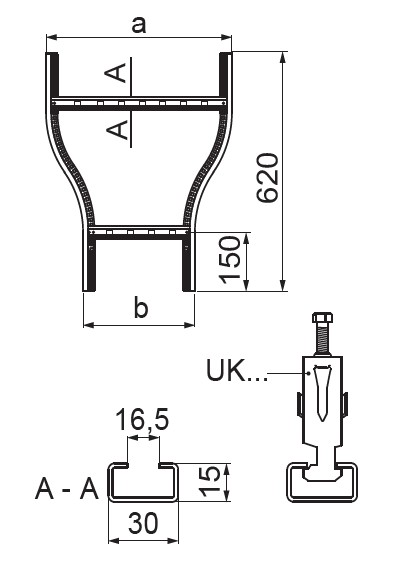

Rozwiązanie sprawdza się tam, gdzie trasa zwęża się w kierunku rozdzielnicy, punktu dystrybucji lub przejścia przez przeszkody budowlane. Przy nietypowych zamówieniach można podać własne wymiary a i b, co pozwala uzyskać redukcję dopasowaną do istniejącej infrastruktury.
