Redukcja symetryczna RDLSC300/200H60 467931

Zmiana szerokości trasy kablowej w systemach drabinowych H60

Redukcja symetryczna umożliwia płynne przejście między odcinkami trasy kablowej o różnej szerokości bez przerywania ciągłości prowadzenia kabli. W tym wariancie realizuje zwężenie z 300 mm do 200 mm, co pozwala dopasować trasę do zmieniających się warunków na trasie, zwężeń konstrukcyjnych lub przejść przez przeszkody, zachowując stabilność całej drabiny kablowej.

Konstrukcja i materiał

Element wykonany jest z blachy o grubości 2,0 mm, co zapewnia sztywność połączenia i przenoszenie obciążeń charakterystycznych dla tras kablowych. Standardowo stosowana jest stal cynkowana metodą Sendzimira zgodnie z PN-EN 10346:2015-09, odporna na korozję w typowych warunkach instalacyjnych.

Na zamówienie dostępne są warianty materiałowe:

• stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
• stal nierdzewna
• lakierowanie w standardowej palecie RAL

Wybór wykończenia pozwala dopasować redukcję do wymagań środowiskowych i estetycznych instalacji, w tym do obiektów o podwyższonych wymaganiach antykorozyjnych.

Montaż i kompatybilność

Redukcja przeznaczona jest do tras drabinowych H60. Szczeble konstrukcji przystosowane są do montażu uchwytów kablowych UK/UKO... oraz UKP..., co ułatwia utrzymanie porządku i separacji wiązek na całej długości trasy.

Do prawidłowego połączenia wymagane jest użycie 4 łączników LDCH... oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Rozwiązanie to zapewnia stabilne, sztywne połączenie dwóch odcinków o różnej szerokości bez konieczności dodatkowych wzmocnień.

Przy nietypowych zamówieniach możliwe jest wykonanie redukcji na indywidualne wymiary a i b, co daje elastyczność w projektach z niestandardową geometrią trasy.

Wymiary i zastosowanie praktyczne

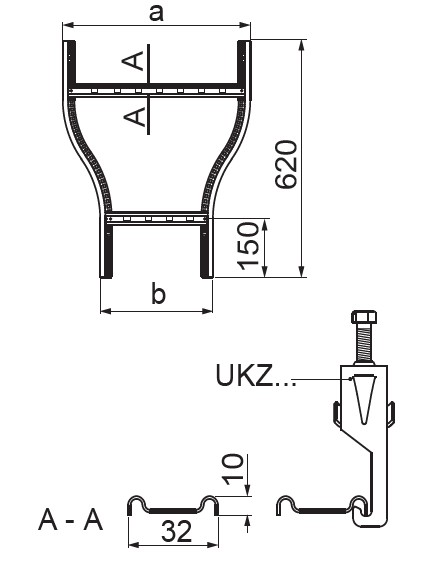

W standardowym wykonaniu wymiar a wynosi 300 mm, a szerokość b 200 mm. Masa pojedynczego elementu to ok. 2,30 kg, co ułatwia transport i montaż na wysokości.
