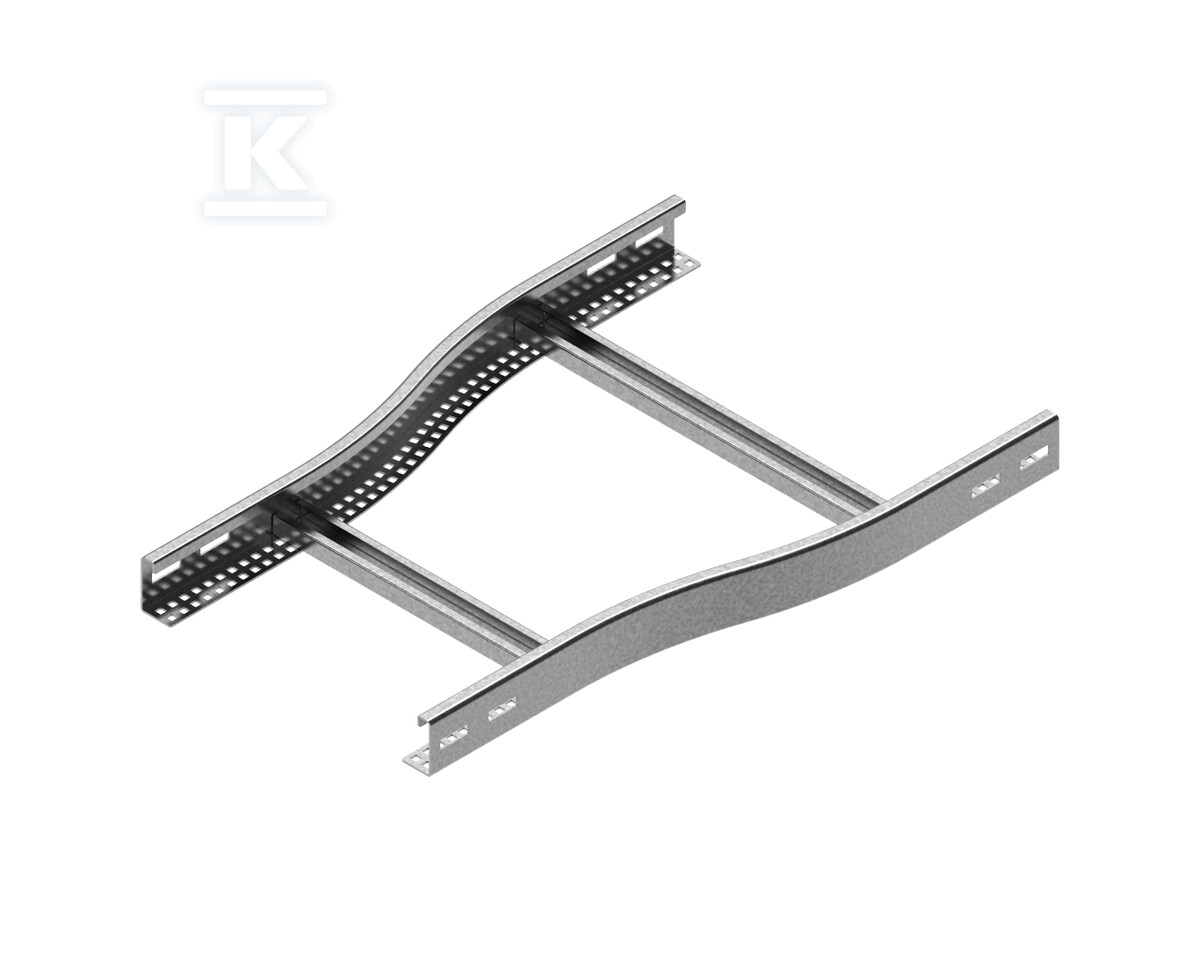

Redukcja symetryczna RDLSC400/300H60 467941

Redukcja szerokości trasy kablowej w systemach H60

Zmiana szerokości trasy kablowej w jednym elemencie, bez konieczności rozcinania lub łączenia odcinków na długości. Redukcja symetryczna przeznaczona jest do płynnego przejścia z szerszego odcinka na węższy w trasie kablowej o wysokości 60 mm, co pozwala zachować ciągłość prowadzenia kabli przy zmianie przekroju koryta.

Konstrukcja i materiał

Wykonanie z blachy o grubości 2,0 mm zapewnia sztywność połączenia i stabilne przeniesienie obciążenia na sąsiednie odcinki trasy. Standardowo element produkowany jest ze stali cynkowanej metodą Sendzimira zgodnie z PN-EN 10346:2015-09. Na zamówienie dostępna jest wersja ze stali cynkowanej metodą zanurzeniową PN-EN ISO 1461:2023-02, ze stali nierdzewnej oraz z lakierowaniem w standardowej palecie RAL. Wybór wykończenia pozwala dopasować redukcję do warunków środowiskowych i wymagań estetycznych instalacji.

Montaż i kompatybilność

Montaż realizowany jest za pomocą 4 łączników LDCH... oraz 16 kpl. śrub SGKM8x14 lub SGM8x14. Szczeble redukcji przystosowane są do montowania uchwytów kablowych UK/UKO... i UKP..., co umożliwia bezpośrednie mocowanie wiązek na zmienionym odcinku bez dodatkowych adapterów. Przy nietypowych zamówieniach można podać własne wymiary a i b, co daje możliwość wykonania redukcji pod konkretny projekt trasy.

Wymiary i zastosowanie

Przejście symetryczne o wymiarze a 400 mm i szerokości b 300 mm pozwala na redukcję trasy z 400 mm do 300 mm przy zachowaniu wysokości 60 mm. Masa jednego elementu wynosi 2,55 kg.
