Redukcja symetryczna RDLSP600/500H80 497261

Redukcja symetryczna trasy kablowej H80 do zmiany szerokości

Zmiana szerokości trasy kablowej bez konieczności przerywania ciągłości prowadzenia kabli. Redukcja symetryczna przeznaczona jest do łączenia odcinków drabinki o różnych szerokościach w jednym poziomie, zachowując stabilność całej konstrukcji i swobodny dostęp do ułożonych przewodów. Dzięki wysokości 80 mm współpracuje z typowymi trasami kablowymi serii H80 i pozwala na płynne przejście z szerszego odcinka na węższy w miejscach zwężeń, przejść przez przeszkody lub przy rozgałęzieniach instalacji.

Konstrukcja i materiał

Wykonanie z blachy o grubości 1,5 mm zapewnia sztywność połączenia i przenoszenie obciążeń charakterystycznych dla tras kablowych. Standardowo element jest produkowany ze stali cynkowanej metodą Sendzimira zgodnie z PN-EN 10346:2015-09, co daje równomierną warstwę cynku i dobrą odporność korozyjną w typowych warunkach pomieszczeń technicznych i hal przemysłowych.

Na zamówienie dostępna jest wersja ze stali cynkowanej metodą zanurzeniową PN-EN ISO 1461:2011, stal nierdzewna oraz lakierowanie w standardowej palecie RAL. Wybór wykończenia pozwala dopasować redukcję do wymagań środowiskowych i estetycznych instalacji, np. w obiektach o podwyższonej wilgotności lub w instalacjach wymagających jednolitego koloru.

Montaż i kompatybilność z uchwytami

Montaż realizowany jest za pomocą 4 łączników LDCH oraz 16 kompletów śrub SGKM8x14 lub SGM8x14. Taki zestaw zapewnia równomierne dociśnięcie obu części redukcji do sąsiednich odcinków drabinki i eliminuje luz na połączeniu.

Szczeble redukcji są przystosowane do montażu uchwytów kablowych UK, UKO oraz UKP, co umożliwia kontynuację mocowania kabli bezpośrednio na elemencie przejściowym bez dodatkowych wsporników. Rozwiązanie sprawdza się zarówno przy trasach prostych, jak i w miejscach, gdzie wymagane jest zachowanie ciągłości mocowań przy zmianie szerokości.

Wymiary i zastosowanie w trasie kablowej

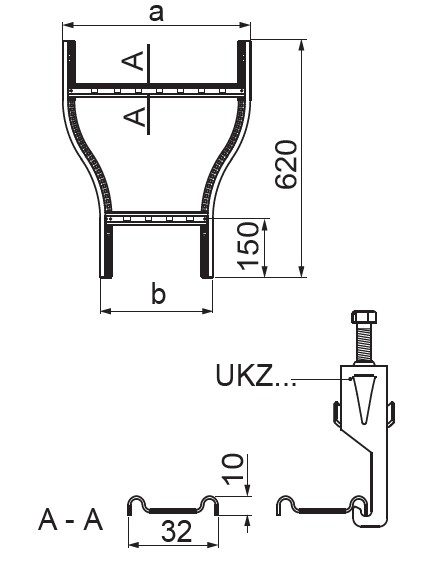

Przejście realizuje symetryczne zmniejszenie szerokości z 600 mm na 500 mm przy zachowanej wysokości 80 mm. Masa jednego elementu wynosi 2,51 kg, co ułatwia transport i montaż ręczny na wysokości.

Przy nietypowych zamówieniach możliwe jest podanie wymiarów a i b, co pozwala na wykonanie redukcji o indywidualnych gabarytach dopasowanych do istniejącej infrastruktury.
