Koncentrator - bramka danych RFM-C3, do gromadzenia danych wysyłanych przez bezprzewodowe urządzenia M-BUS

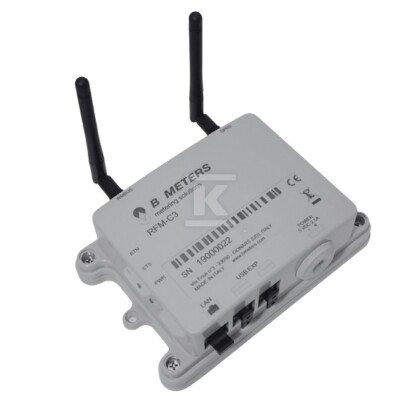

Koncentrator danych RFM-C3 – centralny punkt zbierania danych z sieci M-Bus

RFM-C3 to zaawansowana bramka, która zbiera dane przesyłane przez bezprzewodowe urządzenia M-Bus i przekazuje je dalej. Wykorzystuje do tego komunikację GPRS lub połączenie Ethernet/LAN/Wi-Fi, co zapewnia elastyczność w doborze metody transmisji danych. Urządzenie jest szczególnie przydatne w systemach zdalnego odczytu liczników, monitoringu zużycia energii oraz w aplikacjach inteligentnych budynków.

Koncentrator RFM-C3 został zaprojektowany do współpracy z modułami radiowymi, licznikami oraz podzielnikami kosztów B METERS wyposażonymi w interfejs Wireless M-Bus. Zgromadzone dane dotyczące zużycia są następnie wysyłane e-mailem w formacie .txt, a wiadomość może być skierowana do maksymalnie pięciu różnych odbiorców z konfigurowalną częstotliwością – dzienną, tygodniową lub miesięczną. Taka elastyczność pozwala na dostosowanie sposobu raportowania do indywidualnych potrzeb użytkownika.

Konfiguracja urządzenia odbywa się za pomocą komputera podłączonego kablem LAN (RJ-45) do portu Ethernet koncentratora. Umożliwia to łatwe i intuicyjne zarządzanie parametrami pracy oraz dostęp do zgromadzonych danych.

Funkcjonalność i zastosowanie

RFM-C3 to nie tylko urządzenie do zbierania danych, ale także element umożliwiający budowę kompleksowych systemów monitoringu i zarządzania energią. Jego zastosowanie obejmuje:

• Zdalny odczyt liczników: Automatyczne pobieranie danych z liczników wody, ciepła, gazu i energii elektrycznej bez konieczności fizycznej obecności na miejscu.
• Monitoring zużycia energii: Śledzenie zużycia energii w czasie rzeczywistym, co pozwala na identyfikację obszarów potencjalnych oszczędności.
• Inteligentne budynki: Integracja z systemami automatyki budynkowej w celu optymalizacji zużycia energii i poprawy komfortu mieszkańców.
• Systemy dystrybucji ciepła: Monitorowanie pracy węzłów cieplnych i optymalizacja parametrów sieci ciepłowniczej.
• Zastosowania przemysłowe: Zbieranie danych z czujników i urządzeń pomiarowych w celu monitorowania procesów produkcyjnych.

Charakterystyka techniczna i konstrukcja

Koncentrator RFM-C3 charakteryzuje się solidną konstrukcją i szerokim zakresem temperatur pracy, od -10°C do +55°C. Posiada interfejs radiowy WMBUS zgodny z normą EN14757-4 @868 MHz oraz interfejs GPRS działający w standardzie QuadBand 850/900/1800/1900 MHz. Dodatkowo wyposażony jest w port Ethernet 100 Mb/s, co umożliwia transmisję danych przez sieć przewodową lub Wi-Fi. Urządzenie posiada wewnętrzną pamięć pozwalającą na przechowywanie do 1000 telegramów WMBUS, co zapewnia bezpieczeństwo danych w przypadku chwilowej awarii połączenia. Zasięg sygnału WMBUS wynosi do 300 metrów w optymalnych warunkach propagacji fal radiowych – jednak należy pamiętać, że rzeczywisty zasięg może być różny w zależności od warunków otoczenia (zabudowa, warunki klimatyczne). Urządzenie posiada stopień ochrony IP20.

Zasilanie koncentratora odbywa się z sieci AC 100-240 V, 50-60 Hz o mocy maksymalnej 13W. Kompaktowe wymiary (250 x 155 x 55 mm wraz z antenami) ułatwiają montaż w różnych lokalizacjach.
