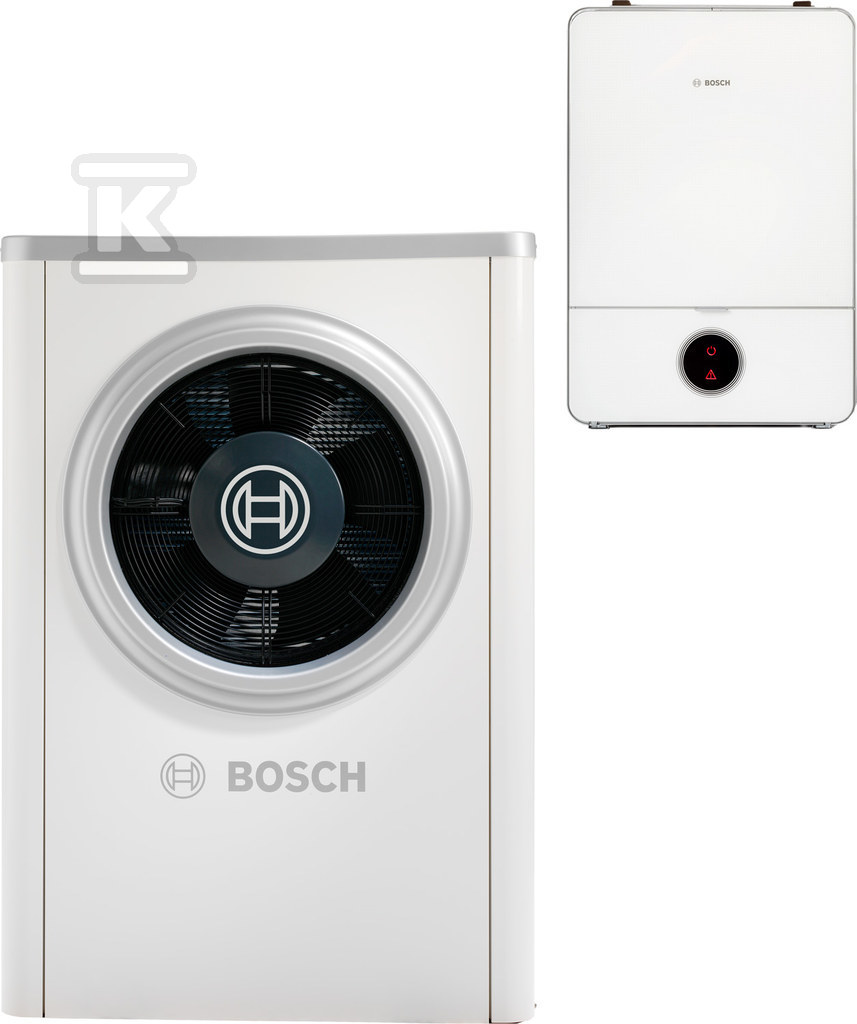

Pompa ciepła powietrzna monoblok CS7000iAW 13 ORB-T - 10 kW, 3 fazowa, 400 V 8734100551

Wysokowydajna pompa powietrze-woda monoblok do ogrzewania, chłodzenia i c.w.u.

Monoblok 3-fazowy 400 V przeznaczony do budynków mieszkalnych, w których wymagane jest ogrzewanie, aktywne chłodzenie oraz przygotowanie ciepłej wody użytkowej. Pracuje w zakresie temperatur powietrza od -20 °C do 35 °C, osiąga maksymalną temperaturę zasilania 62 °C i pozwala na integrację z kotłem CO, zbiornikiem buforowym oraz obiegiem basenowym. Sterowanie pogodowe z czujnikiem pokojowym, zdalny dostęp przez internet i wbudowana regulacja pompy obiegu górnego źródła wg różnicy temperatur dT zapewniają stabilną pracę bez konieczności stosowania zewnętrznego regulatora.

Budowa, sterowanie i komfort użytkowania

Obudowa zewnętrzna wykonana jest z hartowanego szkła w wersji białej i czarnej, wzmocniona elementami z EPP oraz osłoną grillową na parownik. W środku pracuje modulowany kompresor z podwójną sprężarką rotacyjną i dwoma elektronicznymi zaworami rozprężnymi. Pompa obiegu górnego źródła jest energooszczędna, z wbudowaną regulacją obrotów automatycznie wg dT.

Sterowanie realizuje regulator HPC410. Umożliwia obsługę do 4 obiegów grzewczych przy wykorzystaniu modułów MM100, a bez modułów pracuje z jednym obiegiem bez mieszacza. System wspiera sterowanie temperaturą pokojową, sterowanie zbiornikiem buforowym, regulator kotła CO oraz zintegrowane sterowanie c.w.u. Dostępne jest sterowanie basenowe i funkcja podgrzewania wody basenowej. Transmisja danych przez internet oraz zdalne sterowanie pozwalają na bieżącą kontrolę pracy z poziomu aplikacji.

Efektywność energetyczna i parametry pracy

Współczynnik COP przy 7/35 °C wg EN 14511 wynosi 5, a COPd w Tj = +7 °C zgodnie z dyrektywą ErP to 4,54. Sezonowa efektywność SCOP sięga do 5,15 w klimacie umiarkowanym, co odpowiada klasie energetycznej A+++. Moc grzewcza przy 7/35 °C wg EN 14511 to 17 kW, a w warunkach A7/W35 deklarowana jest moc ok. 11,7 kW.

W trybie chłodzenia urządzenie osiąga moc chłodniczą 8,9 kW przy 35/7 °C oraz 11,12 kW przy 35/18 °C wg EN 14511. Przepływ powietrza wynosi 7300 m3/h, nominalny przepływ obiegu górnego źródła to 0,62 l/s przy przyłączu o średnicy zewnętrznej 25,4 mm. Maksymalne ciśnienie robocze obiegu górnego źródła to 2,5 bar.

Poziom mocy akustycznej wg EN 12102 przy 0/35 °C to 53 dB, a poziom ciśnienia akustycznego w odległości 1 m deklarowany jest na ok. 39 dB(A) - 45 dB(A). Stopień ochrony obudowy to IPX4, zasilanie 400 V 3N AC 50 Hz, czynnik chłodniczy R410A.

Zastosowanie i instalacja

Urządzenie jest przeznaczone do centralnego ogrzewania, aktywnego chłodzenia oraz przygotowania ciepłej wody. Może współpracować z kotłem, zbiornikiem buforowym i obiegiem basenowym, a także obsługiwać wiele obiegów grzewczych. Brak kaskadowości i brak wymaganego zewnętrznego regulatora upraszczają projekt. Montaż monobloku jest szybki i prosty, a moduł wewnętrzny naścienny z regulatorem HPC410 oraz czujnikami temperatury zewnętrznej, instalacji grzewczej i c.w.u. pozwala na kompletne uruchomienie systemu bez dodatkowych elementów sterujących.
