Pompa ciepła powietrzna monoblok CS7000iAW 13 ORM-T B - 9 kW, 3 fazowa, 400 V 8734100571

Monoblokowa pompa ciepła powietrzna do ogrzewania, chłodzenia i przygotowania c.w.u.

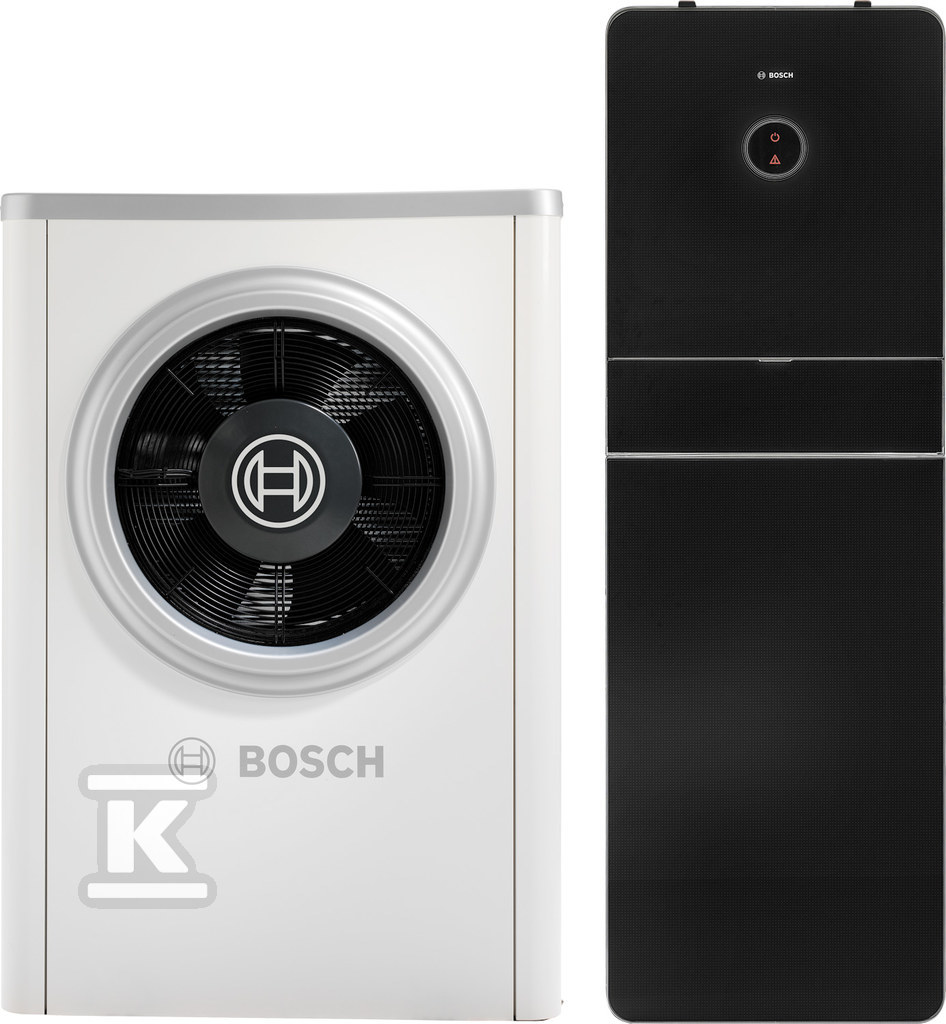

Urządzenie typu monoblok łączy zewnętrzny moduł powietrzny z wewnętrznym stojącym modułem w kolorze czarnym z zasobnikiem ciepłej wody użytkowej o pojemności 190 l ze stali nierdzewnej. Przeznaczone jest do centralnego ogrzewania, podgrzewania ciepłej wody użytkowej oraz aktywnego chłodzenia. Praca w trybie grzania możliwa jest przy temperaturze powietrza od -20 °C do 35 °C, a maksymalna temperatura czynnika grzewczego wynosi 62 °C. Zasilanie trójfazowe 400 V, 50 Hz, stopień ochrony modułu zewnętrznego IPX4 pozwala na montaż na zewnątrz budynku bez dodatkowego zadaszenia.

Budowa i wyposażenie pakietu monoenergetycznego

Moduł zewnętrzny ma wymiary 1122 x 1696 x 545 mm i masę 182 kg. Obudowa wykonana jest z hartowanego szkła w kolorze czarnym, a izolacja chroni układ przed warunkami atmosferycznymi. Wewnątrz znajduje się sprężarka modulowana z czynnikiem chłodniczym R410A, wentylator o maksymalnym strumieniu powietrza 7300 m3/h oraz energooszczędna pompa obiegowa z wbudowaną regulacją obrotów automatycznie wg dT. Przyłącze obiegu górnego źródła to Cu 28 mm, nominalny przepływ 0,62 l/s, maksymalne ciśnienie robocze 3 bar.

Moduł wewnętrzny o wymiarach 600 x 600 x 1800 mm i masie ok. 145 kg bez wężownicy solarnej zawiera zasobnik 190 l ze stali nierdzewnej 1.4404, stopniowaną grzałkę elektryczną o mocy 9 kW oraz naczynie przeponowe c.o. 13,5 l. Wyposażenie obejmuje regulator pompy ciepła HPC410, pompę obiegową klasy A, czujniki temperatur zewnętrznej, instalacji grzewczej i c.w.u., zawór z filtrem oraz zawór bezpieczeństwa c.o. Zintegrowane sterowanie c.w.u. i możliwość sterowania temperaturą pokojową realizowane są za pomocą czujnika pokojowego.

Sterowanie, efektywność i komfort pracy

Sterowanie pogodowe stanowi podstawę regulacji, z możliwością zdalnego sterowania i transmisji danych przez internet. System obsługuje sterowanie zbiornikiem buforowym, sterowanie basenowe i podgrzewanie wody basenowej, a także możliwość przyłączenia wielu obiegów grzewczych bez konieczności zewnętrznego regulatora. Kompresor modulowany i wbudowana regulacja pompy pozwalają na dopasowanie pracy do aktualnego zapotrzebowania.

Współczynnik COP przy 7/35 °C zgodnie z EN 14511 wynosi 5, a COPd w Tj = +7 °C zgodnie z dyrektywą ErP to 4,54. Moc grzewcza przy 7/35 °C zgodnie z EN 14511 to 17 kW, przy A2/W35 deklarowana jest 11,71 kW. Klasa efektywności energetycznej przy temperaturze zasilania 35 °C to A+++. Efektywność energetyczna podgrzewania wody nwh wynosi 92 %. W trybie chłodzenia moc chłodnicza przy 35/7 °C to 8,9 kW, a przy 35/18 °C to 11,12 kW. Poziom mocy akustycznej zgodnie z EN 12102 przy 0/35 °C to 53 dB, a poziom ciśnienia akustycznego w odległości 1 m to ok. 45 dB(A). Maksymalny pobór mocy to 7,2 kW.

Zastosowanie i warunki instalacji

Urządzenie sprawdza się w budynkach jednorodzinnych i usługowych wymagających ogrzewania niskotemperaturowego, przygotowania c.w.u. oraz sezonowego chłodzenia. Możliwość pracy z kotłem c.o. nie jest przewidziana, kaskadowość nie występuje. Minimalny przepływ obiegu górnego źródła to 0,62 l/s, wewnętrzny spadek ciśnienia ok. 15,8 kPa. Maksymalne ciśnienie robocze w obiegu c.o. to 3,0 bar, minimalne 0,5 bar. Moduł wewnętrzny ma stopień ochrony IP X1. Przyłącze elektryczne 400 V 3N AC, 50 Hz, zalecana wielkość bezpiecznika 16 A.
