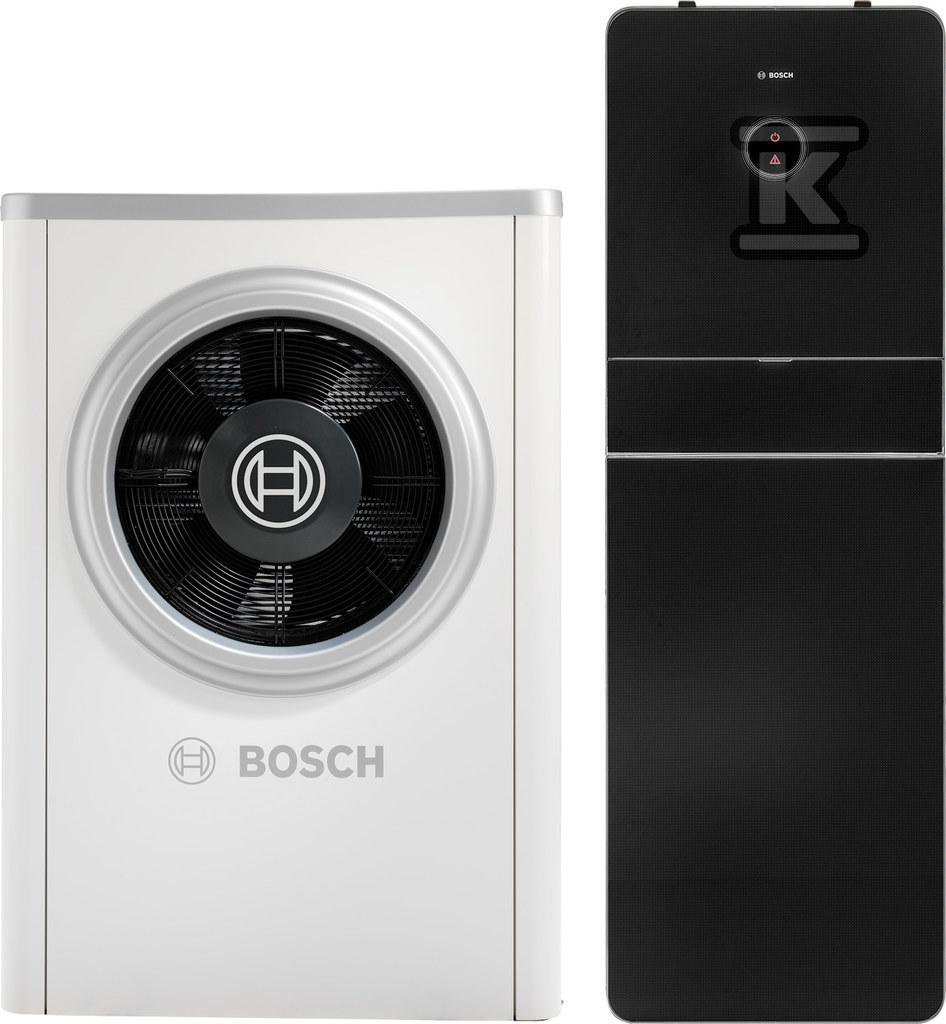

Pompa ciepła powietrzna monoblok CS7000iAW 13 ORMS-T B - 9 kW, 3 fazowa, 400 V 8734100575

Pompa ciepła powietrzna monoblok do ogrzewania, chłodzenia i przygotowania ciepłej wody

Bosch Compress 7000i AW 13 ORMS-T B to pompa ciepła typu monoblok 3-fazowa 400 V 50 Hz przeznaczona do pracy w układach grzewczych, chłodzenia aktywnego i przygotowania ciepłej wody użytkowej. Urządzenie pracuje w zakresie temperatur powietrza od -20 °C do 35 °C i jest sterowane pogodowo z możliwością optymalizacji za pomocą czujnika pokojowego. Zintegrowane sterowanie CWU oraz regulator HPC410 pozwalają na pracę bez konieczności stosowania zewnętrznego regulatora. Dostępne jest sterowanie zdalne i transmisja danych przez internet, a także sterowanie temperaturą pokojową, zbiornikiem buforowym i basenowym.

Budowa i wyposażenie modułu wewnętrznego i zewnętrznego

Zestaw monoenergetyczny składa się ze stojącego modułu wewnętrznego w kolorze czarnym z zasobnikiem ze stali nierdzewnej o pojemności 184 l, w wersji z wężownicą solarną. Obudowa zewnętrzna wykonana jest z hartowanego szkła w kolorze czarnym, z izolacją chroniącą przed warunkami atmosferycznymi. Stopień ochrony modułu zewnętrznego to IPX4, modułu wewnętrznego IP X1.

W standardzie znajduje się stopniowana grzałka elektryczna o mocy 9 kW, pompa obiegowa klasy A, typu Stratos Para 25/1-11 PWM, z wbudowaną regulacją obrotów i automatyczną regulacją wg dT. W układzie c.o. zamontowano naczynie przeponowe 13,5 l, zawór z filtrem oraz zawór bezpieczeństwa. Zintegrowano czujniki temperatur zewnętrznej, instalacji grzewczej i c.w.u.

Moduł zewnętrzny ma wymiary 1122 x 1696 x 545 mm i masę 182 kg. Moduł wewnętrzny ma wymiary 600 x 600 x 1800 mm, masa 145 kg bez wężownicy solarnej i 150 kg z wężownicą. Przyłącze obiegu górnego źródła to Cu 28 mm, maksymalne ciśnienie robocze 3 bar, minimalne 0,5 bar.

Sterowanie, wydajność i parametry pracy

Urządzenie ma kompresor modulowany i energooszczędną pompę obiegową. Przepływ powietrza wynosi 7300 m3/h. Nominalny przepływ obiegu górnego źródła to 0,62 l/s, minimalny 2,12 m3/h, wewnętrzny spadek ciśnienia 15,8 kPa.

Moc grzewcza przy 7/35 °C wg EN 14511 to 17 kW, przy A2/W35 11,71 kW. Współczynnik COP przy 7/35 °C wg EN 14511 wynosi 5, COPd w Tj = +7 °C zgodnie z dyrektywą ErP to 4,54. SCOP dla klimatu umiarkowanego przy temperaturze zasilania 35 °C to 4,54, klasa efektywności energetycznej A+++ przy temperaturze zasilania 35 °C. Efektywność energetyczna podgrzewania wody nwh wynosi 91 %.

W trybie chłodzenia moc chłodnicza przy 35/18 °C wg EN 14511 to 11,12 kW, przy 35/7 °C 8,9 kW. Moc akustyczna wg EN 12102 przy 0/35 °C to 53 dB, poziom ciśnienia akustycznego w odległości 1 m to 45 dB(A).

Maksymalna temperatura czynnika grzewczego to 62 °C, przy pracy dogrzewacza do 85 °C. Czynnik chłodniczy to R410A, ilość 3,3 kg. Maksymalny pobór mocy to 7,2 kW, zalecana wielkość bezpiecznika 13 A przy zasilaniu bezpośrednio z przyłącza budynku, zalecana 16 A.

Zastosowania i warunki instalacji

Pompa przeznaczona jest do centralnego ogrzewania, podgrzewania ciepłej wody użytkowej i chłodzenia aktywnego, z możliwością podgrzewania wody basenowej i sterowania basenowego. Możliwe jest sterowanie i przyłączenie wielu obiegów grzewczych. Profil wydajności L, brak kaskadowości, brak regulatora do sterowania kotłem CO.

Instalacja wymaga zasilania 400 V 3N AC 50 Hz. Urządzenie nie wymaga zewnętrznego regulatora, sterowanie pogodowe jest wbudowane. Maksymalne ciśnienie robocze obiegu górnego źródła to 3 bar.
