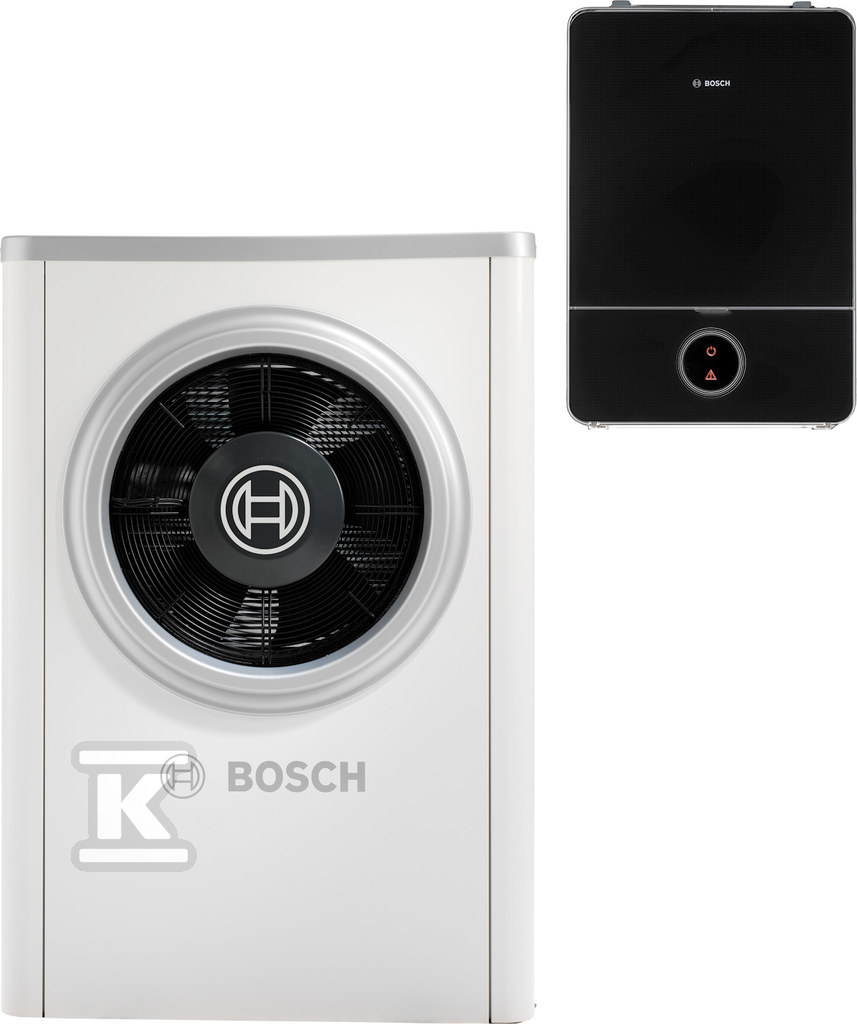

Pompa ciepła powietrzna monoblok CS7000iAW 17 ORB-T B - 12 kW, 3 fazowa, 400 V 8734100568

Pompa ciepła powietrzna monoblok do ogrzewania, chłodzenia i przygotowania ciepłej wody

Monoblok powietrzny przeznaczony do pracy w układach grzewczych, chłodzenia aktywnego i podgrzewania ciepłej wody użytkowej. Pracuje w zakresie temperatur powietrza od -20 °C do 35 °C, co pozwala na całoroczne wykorzystanie w klimacie umiarkowanym. Zasilanie 400 V 3N AC 50 Hz, stopień ochrony obudowy IPX4, kompresor modulowany z technologią inwerterową i dwoma elektronicznymi zaworami rozprężnymi. Maksymalna temperatura zasilania obiegu grzewczego to 62 °C, a maksymalne ciśnienie robocze obiegu górnego źródła wynosi 2,5 bar.

Sterowanie pogodowe z regulatorem HPC410 umożliwia obsługę do 4 obiegów grzewczych przy użyciu modułu MM100. Wbudowana regulacja obrotów pompy obiegu grzewczego działa automatycznie wg dT, pompa jest energooszczędna klasy A. System wspiera sterowanie temperaturą pokojową czujnikiem pokojowym, zdalne sterowanie oraz transmisję danych przez internet. Zintegrowane sterowanie CWU, regulator do sterowania zbiornikiem buforowym i regulator do sterowania kotłem CO pozwalają na pracę w układzie biwalentnym z kotłem. Przystosowana do podgrzewania wody basenowej ze sterowaniem basenowym.

Budowa i sterowanie

Urządzenie monoblokowe zawiera sprężarkę rotacyjną podwójną, parownik z ochronnym grillem oraz wbudowaną pompę obiegową z automatyczną regulacją obrotów. Przyłącze obiegu górnego źródła ma średnicę zewnętrzną 25,4 mm, nominalny przepływ 0,81 l/s, minimalny przepływ 0,81 l/s. Maksymalny strumień powietrza to 7300 m3/h. Wewnętrzny spadek ciśnienia wynosi 22,9 kPa.

Moduł wewnętrzny w kolorze czarnym współpracuje z jednostką zewnętrzną. Zasilanie modułu 230 V, zalecana wielkość bezpiecznika 10 A, moc przyłączeniowa 0,5 kW. Stopień ochrony modułu IPX1. W zestawie sterowniczym znajdują się czujniki temperatury zewnętrznej, instalacji grzewczej i CWU oraz zawór bezpieczeństwa CO. Zawór mieszający do współpracy z kotłem ułatwia integrację z istniejącym źródłem ciepła.

Efektywność i parametry pracy

Współczynnik COP przy 7/35 °C zgodnie z EN 14511 wynosi 4,87, a COPd w Tj = +7 °C zgodnie z dyrektywą ErP to 4,49. Moc grzewcza przy 7/35 °C zgodnie z EN 14511 to 19,9 kW, a w warunkach A2/W35 deklarowana moc grzewcza to 14,37 kW. Klasa efektywności energetycznej przy temperaturze zasilania 35 °C to A+++. SCOP dla klimatu umiarkowanego przy 35 °C to 4,85, przy 55 °C to 3,61.

Moc chłodnicza przy A35/W7 to 9,69 kW przy EER 2,68, a przy A35/W18 to 11,45 kW przy EER 3,77. Zgodnie z ETIM moc chłodnicza min/maks przy 35/18 °C to 11,92 kW, a przy 35/7 °C to 10,2 kW. Maksymalny pobór mocy to 7,2 kW, zalecana wielkość bezpiecznika przy zasilaniu bezpośrednio z przyłącza budynku to 13 A.

Poziom mocy akustycznej zgodnie z EN 12102 przy 0/35 °C to 53 dB, poziom ciśnienia akustycznego w odległości 1 m to 45 dB(A). Czynnik chłodniczy R410A, ilość 4 kg, GWP 2088, ekwiwalent CO2 8,352 t. Masa jednostki zewnętrznej 192 kg, wymiary 1122 x 1696 x 545 mm. Moduł wewnętrzny waży 24 kg, wymiary 485 x 386 x 700 mm.

Zastosowania i instalacja

Przeznaczona do centralnego ogrzewania, przygotowania ciepłej wody użytkowej i chłodzenia aktywnego. Nie nadaje się do chłodzenia poniżej temperatury punktu rosy. Możliwość sterowania i przyłączenia wielu obiegów grzewczych, brak konieczności zewnętrznego regulatora, kaskadowość nie jest przewidziana.

Instalacja wymaga przepływu minimalnego 2,02 m3/h przy odszranianiu. Naczynie wzbiorcze nie jest zintegrowane. Urządzenie pracuje z pompą obiegową klasy A i wbudowanym sterowaniem pompy. Dzięki sterowaniu pogodowemu i czujnikowi pokojowemu optymalizuje pracę w zależności od warunków zewnętrznych i zapotrzebowania na ciepło.
