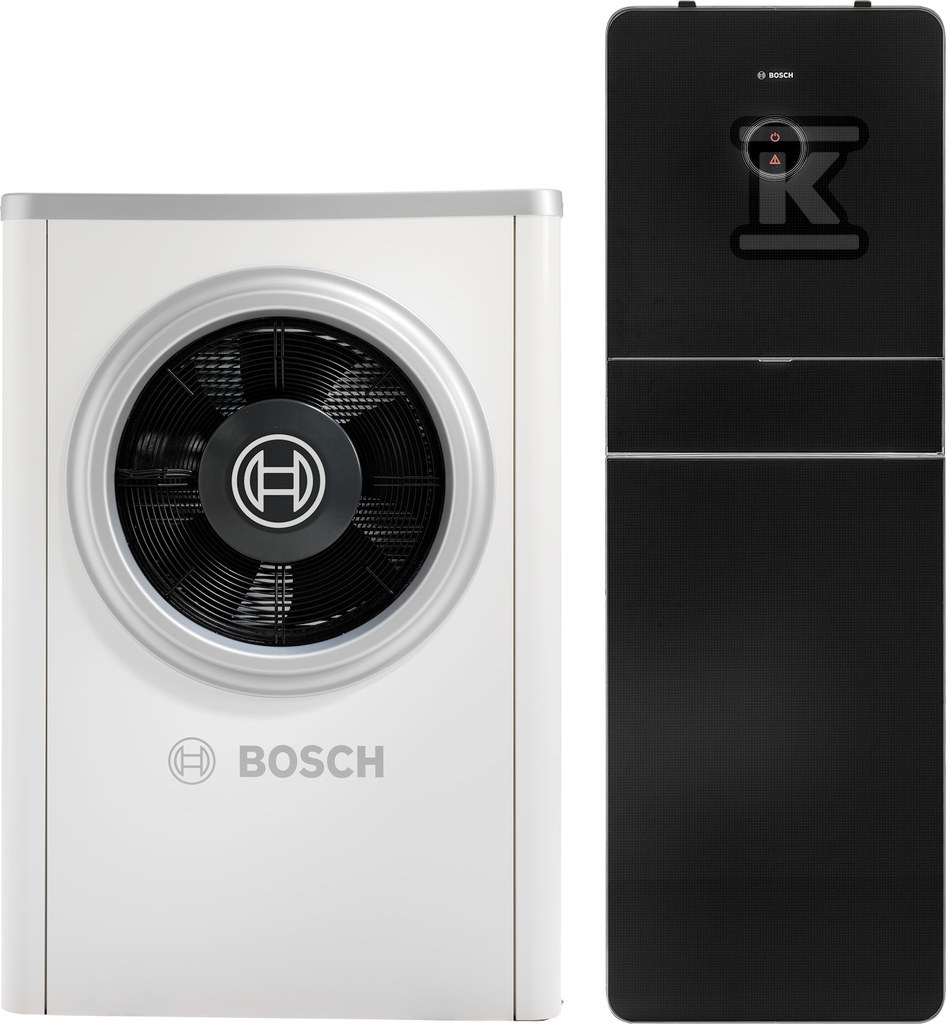

Pompa ciepła powietrzna monoblok CS7000iAW 17 ORMS-T B - 10 kW, 3 fazowa, 400 V 8734100576

Monoblokowa pompa ciepła powietrzna do ogrzewania, chłodzenia i przygotowania ciepłej wody

Bosch Compress 7000i AW 17 ORMS-T B to monoblokowa pompa ciepła powietrzna 3-fazowa 400 V przeznaczona do pracy w układach grzewczych, chłodniczych i ciepłej wody użytkowej. Urządzenie pracuje w zakresie temperatur powietrza od -20 °C do 35 °C, z maksymalną temperaturą czynnika grzewczego 62 °C i maksymalnym ciśnieniem roboczym obiegu górnego źródła 3 bar. Zasilanie 400 V 3N AC 50 Hz, maksymalny pobór mocy 7,2 kW, zalecany bezpiecznik 13 A. Przyłącze obiegu górnego źródła Cu 28 mm, nominalny przepływ 0,81 l/s, minimalny przepływ 2,12 m3/h. Przepływ powietrza 7300 m3/h, moc akustyczna 53 dB wg EN 12102 przy 0/35 °C, poziom ciśnienia akustycznego ok. 45 dB w odległości 1 m. Stopień ochrony obudowy zewnętrznej IPX4.

Budowa i wyposażenie pakietu monoenergetycznego

Pakiet monoenergetyczny zawiera stojący moduł wewnętrzny w kolorze czarnym z zasobnikiem ciepłej wody użytkowej 184 l z wężownicą solarną, 190 l bez wężownicy, ze stali nierdzewnej 1.4404. Moduł wewnętrzny ma wymiary 600 x 600 x 1800 mm i masę 145 kg bez wężownicy, 150 kg z wężownicą. Moduł zewnętrzny ma wymiary 1122 x 1696 x 545 mm i masę 192 kg.

Wyposażenie standardowe obejmuje regulator pompy ciepła HPC410 ze sterowaniem pogodowym, zintegrowanym sterowaniem CWU i możliwością sterowania temperaturą pokojową za pomocą czujnika pokojowego. Wbudowana jest stopniowana grzałka elektryczna 9 kW, pompa obiegowa klasy A o regulacji obrotów wbudowanej i automatycznej wg dT, naczynie przeponowe c.o. 13,5 l, zawór z filtrem oraz zawór bezpieczeństwa c.o. Zestaw czujników obejmuje czujnik zewnętrzny, instalacji grzewczej i c.w.u. Regulator umożliwia sterowanie zdalne, transmisję danych przez internet oraz sterowanie basenowe i podgrzewanie wody basenowej. Możliwe jest sterowanie zbiornikiem buforowym i przyłączenie wielu obiegów grzewczych, bez konieczności zewnętrznego regulatora.

Parametry pracy, efektywność i sterowanie

Moc grzewcza przy 7/35 °C wg EN 14511 wynosi 19,9 kW, przy A2/W35 14,37 kW. Współczynnik COP przy 7/35 °C wg EN 14511 to 4,87, COPd w Tj = +7 °C wg dyrektywy ErP 4,49. Klasa efektywności energetycznej A+++ przy temperaturze zasilania 35 °C, SCOP dla klimatu umiarkowanego przy 35 °C 4,84, przy 55 °C 3,61. Efektywność energetyczna podgrzewania wody nwh 89 %.

Kompresor jest modulowany, profil wydajności L. Moc chłodnicza przy 35/7 °C wg EN 14511 10,2 kW, przy 35/18 °C 11,92 kW, z EER 2,68 i 3,77. Chłodzenie aktywne jest dostępne, z zastrzeżeniem braku pracy poniżej temperatury punktu rosy.

Sterowanie odbywa się pogodowo, z optymalizacją czujnikiem pokojowym. Urządzenie obsługuje ciepłą wodę użytkową, centralne ogrzewanie i chłodzenie. Czynnik chłodniczy R410A, ilość 4 kg, GWP 2088. Maksymalna temperatura na zasilaniu przy dogrzewaczu 85 °C.

Zastosowanie i warunki instalacji

Pompa przeznaczona jest do ogrzewania centralnego, przygotowania ciepłej wody użytkowej oraz chłodzenia pomieszczeń. Nadaje się do układów z jednym lub wieloma obiegami grzewczymi, z opcją podłączenia zbiornika buforowego. Brak kaskadowości i brak regulatora do sterowania kotłem CO.

Instalacja wymaga zasilania 400 V 3-fazowego, przyłącza Cu 28 mm i zapewnienia minimalnego przepływu 0,81 l/s. Wbudowana pompa obiegowa energooszczędna i automatyczna regulacja wg dT ograniczają straty hydrauliczne. Stopień ochrony modułu wewnętrznego IP X1, zewnętrznego IPX4, co pozwala na montaż w warunkach zewnętrznych przy zachowaniu ochrony przed zachlapaniem.
