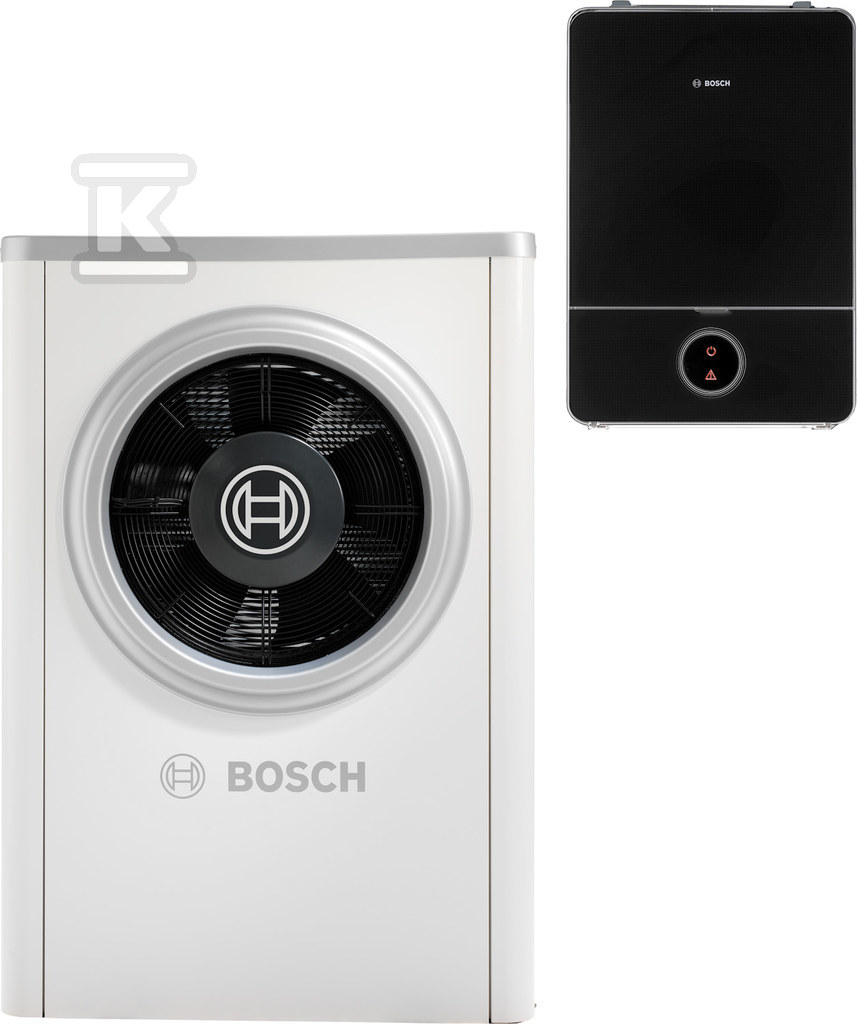

Pompa ciepła powietrzna monoblok CS7000iAW 9 ORB-S B - 8 kW, 1 fazowa, 230 V 8734100566

Monoblok powietrze-woda 8 kW z inwerterową regulacją i sterowaniem pogodowym

Pompa ciepła powietrzna typu monoblok przeznaczona do ogrzewania centralnego, przygotowania ciepłej wody użytkowej oraz aktywnego chłodzenia. Pracuje w zakresie temperatury powietrza zewnętrznego od -20 °C do 35 °C i pozwala uzyskać temperaturę zasilania do 62 °C, co umożliwia zastosowanie w modernizowanych instalacjach oraz w nowych budynkach z niskotemperaturowymi źródłami ciepła. Zasilanie 1-fazowe 230 V 50 Hz, stopień ochrony IPX4 i obudowa z hartowanego szkła w kolorze czarnym sprawiają, że jednostka zewnętrzna jest odporna na warunki atmosferyczne i dobrze wpisuje się w nowoczesną architekturę.

Budowa, sterowanie i wyposażenie

Jednostka zewnętrzna to kompletny monoblok z modulowanym kompresorem, dwoma elektronicznymi zaworami rozprężnymi, podwójną rotacyjną sprężarką oraz ochronnym grillem na parownik. Przepływ powietrza do 4500 m3/h zapewnia stabilną pracę przy zmiennych warunkach. Wbudowana pompa obiegowa klasy A jest energooszczędna, z regulacją obrotów wbudowaną i automatyczną regulacją wg dT.

Sterowanie realizowane jest regulatorem HPC410 w trybie pogodowym z optymalizacją czujnikiem pokojowym. System umożliwia sterowanie temperaturą pokojową, zdalne sterowanie i transmisję danych przez internet, zintegrowane sterowanie CWU oraz sterowanie basenowe i podgrzewanie wody basenowej. Przewidziano regulator do sterowania zbiornikiem buforowym i regulator do sterowania kotłem CO, a także możliwość sterowania i przyłączenia wielu obiegów grzewczych - do 4 obiegów przy użyciu modułu MM100. Nie jest wymagany zewnętrzny regulator. Przyłącze obiegu górnego źródła ma średnicę zewnętrzną 25,4 mm, nominalny przepływ 0,43 l/s, a maksymalny strumień powietrza wynosi 4500 m3/h.

Efektywność energetyczna i praca w różnych warunkach

Urządzenie osiąga klasę efektywności energetycznej A+++ przy temperaturze zasilania 35 °C. Współczynnik sezonowej efektywności SCOP dla klimatu umiarkowanego wynosi 4,93 przy 35 °C i 3,7 przy 55 °C. Współczynnik COP przy 7/35 °C zgodnie z EN 14511 to 5,02, a COPd w Tj = +7 °C zgodnie z dyrektywą ErP to 4,65.

Moc grzewcza przy A+2/W35 to 8,95 kW, przy A+7/W35 w warunkach częściowych ok. 3,78 kW, a moc znamionowa przy A-7/W35 to 8,25 kW. Zgodnie z danymi ETIM moc grzewcza przy 7/35 °C wynosi 10,9 kW. Po stronie chłodzenia moc chłodnicza przy A35/W18 to 7,11 kW, a przy A35/W7 to 4,94 kW.

Czynnikiem chłodniczym jest R410A. Moc akustyczna zgodnie z EN 12102 przy 0/35 °C to 48 dB, a poziom ciśnienia akustycznego w odległości 1 m to ok. 40 dB(A). Masa jednostki zewnętrznej to 114 kg. Maksymalny pobór mocy to 3,6 kW, a zalecany bezpiecznik zasilania 16 A.

Zastosowanie instalacyjne i kompatybilność

Pompa przeznaczona jest do centralnego ogrzewania, przygotowania ciepłej wody użytkowej i aktywnego chłodzenia. Może pracować w układzie biwalentnym z kotłem, z zaworem mieszającym do współpracy z kotłem oraz z naściennym modułem wewnętrznym w kolorze czarnym. Moduł wewnętrzny ma zasilanie 230 V, moc przyłączeniową 0,5 kW, zalecany bezpiecznik 10 A, maksymalne ciśnienie robocze obiegu górnego źródła 2,5 bar i stopień ochrony IPX1. Pompa obiegowa w module to UPM2 25-75 PWM. Wymiary modułu to 485 mm x 386 mm x 700 mm, masa 24 kg.

Minimalny przepływ obiegu górnego źródła to 0,43 l/s, a wewnętrzny spadek ciśnienia to 10,5 kPa. System nie wymaga kaskadowania i nie potrzebuje dodatkowego zewnętrznego regulatora. Dzięki sterowaniu pogodowemu, czujnikom temperatury zewnętrznej, instalacji grzewczej i CWU oraz zaworowi bezpieczeństwa c.o. instalator uzyskuje pełną kontrolę nad pracą, a użytkownik komfort i niskie koszty eksploatacji przy szerokim zakresie pracy.
