Pompa ciepła powietrzna monoblok CS7000iAW 9 ORE-S B - 8 kW, 3 fazowa, 400 V 8734100562

Pompa ciepła powietrze-woda monoblok do ogrzewania, chłodzenia i przygotowania ciepłej wody

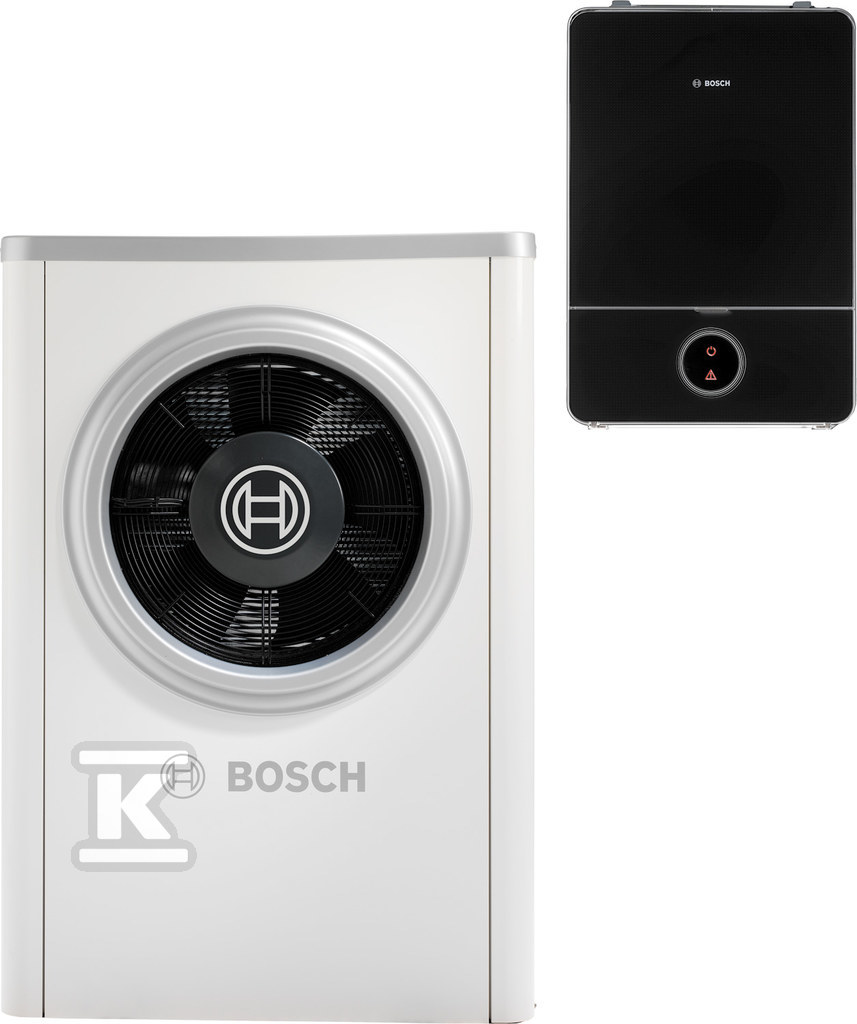

Monoblok Bosch Compress 7000i AW 9 ORE-S B to kompletne rozwiązanie powietrzne w jednej obudowie zewnętrznej, przeznaczone do pracy w układach niskotemperaturowych. Urządzenie łączy funkcję ogrzewania centralnego, przygotowania ciepłej wody użytkowej i aktywnego chłodzenia, z możliwością podłączenia dodatkowego obiegu do basenu. Trójfazowe zasilanie 400 V, 50 Hz i wbudowany kompresor modulowany pozwalają na płynną regulację mocy w zależności od zapotrzebowania, a sterowanie pogodowe z czujnikiem pokojowym optymalizuje pracę w całym sezonie.

W standardzie znajduje się naścienny moduł wewnętrzny w kolorze czarnym z regulatorem HPC410. W skład wyposażenia wchodzi stopniowana grzałka elektryczna 9 kW, energooszczędna pompa obiegowa klasy A typu UPM2 25-75 PWM z wbudowaną regulacją obrotów automatycznie wg dT, naczynie przeponowe c.o. 8 l, zawór z filtrem oraz zawór bezpieczeństwa c.o. Czujniki temperatur zewnętrznej, instalacji grzewczej i c.w.u. wspierają precyzyjną kontrolę procesu. Stopień ochrony obudowy IPX4 zapewnia odporność na zachlapania, a zakres pracy przy temperaturze powietrza od -20 °C do 35 °C pozwala na eksploatację w typowych warunkach klimatycznych.

Budowa i wyposażenie systemowe

Urządzenie pracuje z czynnikiem chłodniczym R410A i osiąga maksymalną temperaturę czynnika grzewczego 62 °C, co jest wystarczające dla ogrzewania podłogowego i grzejnikowego niskotemperaturowego. Przyłącze obiegu górnego źródła ma średnicę zewnętrzną 25,4 mm, a nominalny przepływ wynosi 0,43 l/s przy maksymalnym ciśnieniu roboczym 3 bar. Maksymalny strumień powietrza to 4500 m3/h, a poziom mocy akustycznej określony zgodnie z EN 12102 przy 0/35 °C to 48 dB, co przekłada się na cichą pracę w odległości 1 m.

Wbudowane sterowanie umożliwia zdalny dostęp przez internet, sterowanie temperaturą pokojową oraz integrację z regulatorem do zbiornika buforowego. Możliwe jest sterowanie i przyłączenie wielu obiegów grzewczych, a także obsługa podgrzewania wody basenowej z dedykowanym sterowaniem basenowym. Zintegrowane sterowanie c.w.u. i brak konieczności zewnętrznego regulatora upraszczają instalację. Wymiary jednostki zewnętrznej 930 x 1380 x 440 mm i masa ok. 114 kg wymagają stabilnego posadowienia, a moduł wewnętrzny 485 x 386 x 700 mm montuje się na ścianie.

Wydajność, sterowanie i komfort użytkowania

W warunkach 7/35 °C zgodnie z EN 14511 pompa osiąga moc grzewczą 10,9 kW przy współczynniku COP 5,02. W deklaracji ErP COPd przy Tj = +7 °C wynosi 4,65. W praktyce katalogowej moc grzewcza przy A2/W35 to 8,95 kW, a przy A-7/W35 moc znamionowa to 8,25 kW z COP 3,18. Sezonowa efektywność SCOP dla klimatu umiarkowanego przy temperaturze zasilania 35 °C to 4,93, a klasa efektywności energetycznej dla zastosowania niskotemperaturowego to A+++.

Chłodzenie aktywne jest dostępne w dwóch zakresach: moc chłodnicza przy 35/18 °C to 7,11 kW, a przy 35/7 °C to 6,3 kW. Funkcja nie jest przeznaczona do pracy poniżej punktu rosy. Kompresor modulowany i pompa z automatyczną regulacją obrotów wg różnicy temperatur pozwalają ograniczyć zużycie energii w częściowych obciążeniach. Sterowanie pogodowe z optymalizacją na podstawie czujnika pokojowego oraz możliwość transmisji danych przez internet ułatwiają monitoring i serwis.

Zastosowanie i warunki pracy

Urządzenie sprawdza się w budynkach nowo budowanych i modernizowanych, gdzie wymagane jest ogrzewanie centralne, przygotowanie c.w.u. oraz opcjonalne chłodzenie pomieszczeń latem. Dzięki możliwości podłączenia zbiornika buforowego i wielu obiegów grzewczych nadaje się do rozbudowanych instalacji z ogrzewaniem podłogowym, grzejnikowym i dodatkowym obiegiem basenowym. Brak kaskadowości i brak regulatora do kotła c.o. wskazują na zastosowanie jako samodzielne źródło ciepła w układzie monoenergetycznym z wspomaganiem grzałką elektryczną w okresach szczytowych.

Praca w zakresie temperatur powietrza -20 ... 35 °C, wbudowana pompa obiegowa, naczynie przeponowe i zawory w module wewnętrznym redukują liczbę dodatkowych komponentów na budowie. Stopień ochrony IPX4 i izolacja chroniąca przed warunkami atmosferycznymi pozwalają na montaż na zewnątrz bez dodatkowego zadaszenia.
