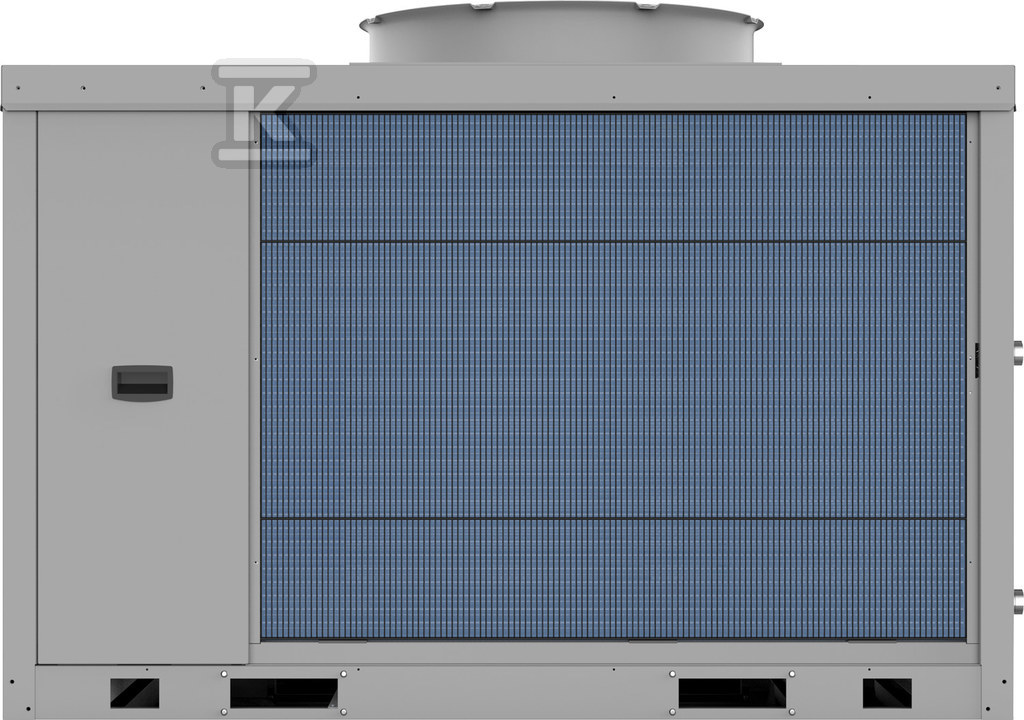

Pompa ciepła powietrzna monoblok dużej mocy CS3000AWP 19 - 23 kW, 3 fazowa, 400 V 8738213957

Pompa ciepła powietrzna monoblok dużej mocy do ogrzewania, chłodzenia i CWU

Bosch Compress 3000 AWP 19 to trzyfazowy monoblok powietrze-woda przeznaczony do dużych obiektów wymagających mocy grzewczej w zakresie 19-23 kW. Pracuje z napięciem zasilania 380 … 415 V, 50 Hz, z modulowanym sprężarką i czynnikiem chłodniczym R32. Zakres pracy przy temperaturze powietrza od -20 … 48 °C pozwala na całoroczne wykorzystanie, a maksymalna temperatura czynnika grzewczego 60 °C zapewnia kompatybilność z instalacjami niskotemperaturowymi i średniotemperaturowymi.

Urządzenie jest gotowe do pracy w systemach centralnego ogrzewania, przygotowania ciepłej wody użytkowej oraz aktywnego chłodzenia. Sterowanie pogodowe z wbudowanym regulatorem do montażu naściennego i zasilaczem eliminuje potrzebę dodatkowego regulatora zewnętrznego. Zintegrowane sterowanie CWU, możliwość sterowania temperaturą pokojową oraz przyłączenia wielu obiegów grzewczych ułatwiają integrację z istniejącą instalacją. Kaskadowość pozwala na łączenie kilku jednostek w większe instalacje.

Budowa i sterowanie

Konstrukcja monoblokowa zawiera wbudowaną pompę obiegową z regulacją obrotów automatycznie wg dT oraz zawór trójdrogowy c.o./c.w.u. W zestawie dostarczane są czujniki temperatury zewnętrznej, zasilania, c.w.u. i przeciwzamrożeniowy. Regulator do sterowania zbiornikiem buforowym jest obsługiwany, a sterowanie pogodowe zapewnia dopasowanie pracy do warunków zewnętrznych.

Obudowa ma stopień ochrony IP45, a przyłącze obiegu górnego źródła ma średnicę zewnętrzną 38,1 mm przy maksymalnym ciśnieniu roboczym 10 bar. Nominalny przepływ obiegu górnego źródła wynosi 0,9 l/s, a przepływ powietrza 11 500 m3/h. Kompresor modulowany ogranicza skoki mocy, a wbudowana regulacja pompy redukuje zużycie energii w części obciążenia.

Zastosowanie i wydajność

Moc grzewcza przy A-7/W35 to 18,8 kW, a w trybie niskotemperaturowym jednostka osiąga do 23 kW mocy nominalnej. Współczynnik COP przy 7/35 °C zgodnie z EN 14511 wynosi 4,14, a COPd w Tj = +7 °C zgodnie z dyrektywą ErP to 4,41. Klasa efektywności energetycznej to A+++ przy temperaturze zasilania 35 °C i A++ przy 55 °C, a sezonowa efektywność energetyczna dla ogrzewania w średnich warunkach klimatycznych sięga ?S 172 % w aplikacji niskotemperaturowej.

Chłodzenie aktywne jest dostępne z mocą chłodniczą 25,8 kW przy 35/7 °C i 37,1 kW przy 35/18 °C zgodnie z EN 14511. Urządzenie nadaje się do podgrzewania wody basenowej, choć sterowanie basenowe nie jest wbudowane. Temperatura bivalentna w średnich warunkach klimatycznych to -6 °C, a w cieplejszych 2 °C. Poziom mocy akustycznej zgodnie z EN 12102 przy 0/35 °C wynosi 68 dB, a poziom mocy akustycznej na zewnątrz to również 68 dB.

Instalacja i parametry pracy

Montaż jest uproszczony dzięki brakowi wymaganego zewnętrznego regulatora i możliwości podłączenia wielu obiegów grzewczych. System wspiera pracę kaskadową, co jest istotne przy rozbudowie mocy w obiektach komercyjnych. Zintegrowane sterowanie CWU oraz regulator do zbiornika buforowego pozwalają na priorytetyzację przygotowania ciepłej wody.

W trybach nieaktywnych pobór jest ograniczony: tryb wyłączenia 0,050 kW, termostat wyłączony 0,100 kW, stand-by 0,050 kW, a grzałka karteru 0,010 kW. Dodatkowe źródło grzewcze o nominalnej mocy 9,5 kW może być wykorzystane w warunkach bivalentnych.
