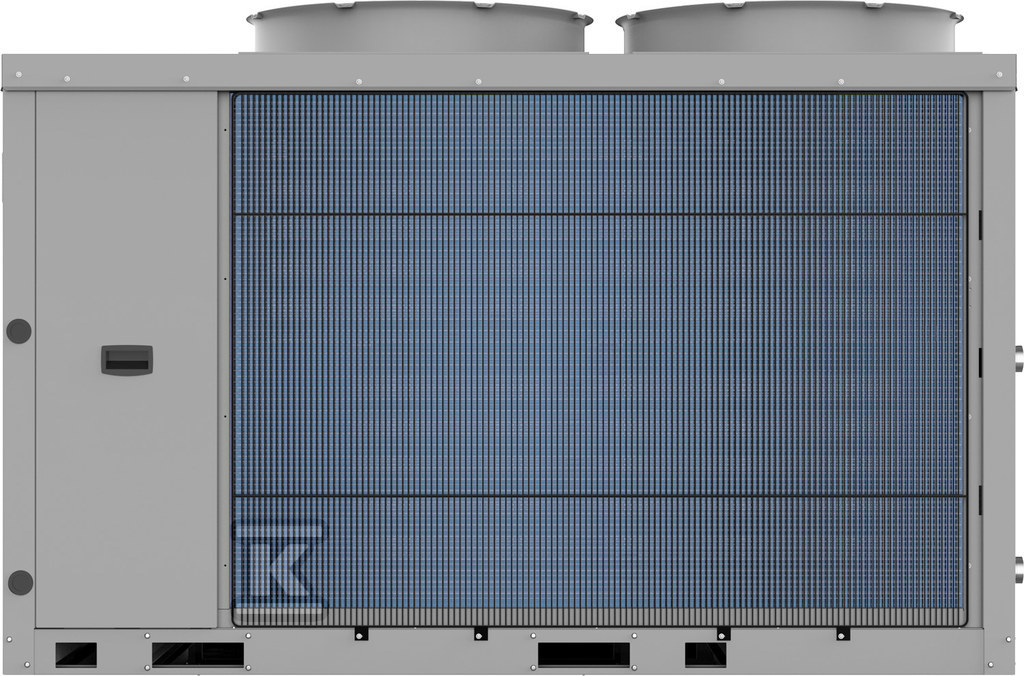

Pompa ciepła powietrzna monoblok dużej mocy CS3000AWP 31 P - 34 kW, 3 fazowa, 400 V 8738213969

Monoblokowa pompa powietrzna-woda dużej mocy do ogrzewania, chłodzenia i przygotowania ciepłej wody

Monoblok powietrzny-woda o konstrukcji dużej mocy przeznaczony jest do pracy w systemach centralnego ogrzewania, przygotowania ciepłej wody użytkowej oraz aktywnego chłodzenia w obiektach komercyjnych i przemysłowych. Urządzenie pracuje w szerokim zakresie temperatur powietrza od -20 °C do 48 °C, z maksymalną temperaturą czynnika grzewczego 60 °C i maksymalnym ciśnieniem roboczym obiegu górnego źródła 10 bar. Zasilanie 3-fazowe 380-415 V, 50 Hz, stopień ochrony IP45 oraz przepływ powietrza 23 000 m3/h pozwalają na montaż na zewnątrz w warunkach typowych dla instalacji obiektowych.

Budowa, sterowanie i instalacja

Urządzenie jest monoblokiem z wbudowaną, energooszczędną pompą obiegową. Regulacja obrotów pompy odbywa się automatycznie wg dT, a sama pompa jest zintegrowana z jednostką. Kompresor jest modulowany, co umożliwia płynne dopasowanie mocy do zapotrzebowania. Sterowanie realizowane jest w trybie pogodowym, z możliwością sterowania temperaturą pokojową i zintegrowanym sterowaniem CWU.

W standardzie przewidziano regulator do sterowania zbiornikiem buforowym, brak jest wymogu zewnętrznego regulatora. System umożliwia kaskadowanie oraz sterowanie i przyłączenie wielu obiegów grzewczych. Przyłącze obiegu górnego źródła ma średnicę zewnętrzną 50,8 mm, a nominalny przepływ obiegu górnego źródła wynosi 1,8 l/s.

Zastosowano czynnik chłodniczy R32. Masa urządzenia podawana w źródłach to ok. 555 kg. Wbudowana pompa obiegowa i brak konieczności dodatkowego regulatora upraszczają montaż i serwis.

Wydajność i parametry pracy

Współczynnik COPd w temperaturze Tj = +7 °C zgodnie z dyrektywą ErP wynosi 4,49. Współczynnik COP przy 7/35 °C zgodnie z EN 14511 to 4,2. Moc grzewcza przy 7/35 °C zgodnie z EN 14511 to 54,5 kW.

Moc chłodnicza wg EN 14511:

• 42,5 kW przy 35/7 °C
• 63,7 kW przy 35/18 °C

Moc akustyczna zgodnie z EN 12102 przy 0/35 °C to 68 dB. Przepływ powietrza jest utrzymywany na poziomie 23 000 m3/h. Parametry te pozwalają na pracę zarówno w trybie grzania, jak i chłodzenia aktywnego przy zachowaniu stabilnej charakterystyki akustycznej.

Zastosowania i integracja systemowa

Urządzenie jest przeznaczone do centralnego ogrzewania, przygotowania ciepłej wody użytkowej oraz aktywnego chłodzenia. Funkcja podgrzewania wody basenowej jest dostępna, sterowanie basenowe nie jest wbudowane. Możliwość sterowania temperaturą pokojową i integracja z zasobnikiem CWU ułatwiają budowę kompletnego systemu grzewczo-chłodzącego.

Kaskadowość pozwala na łączenie kilku jednostek w większe instalacje, a obsługa wielu obiegów grzewczych wspiera projekty z rozbudowaną hydrauliką. Dzięki pracy w zakresie -20 °C do 48 °C pompa nadaje się do całorocznego użytkowania w klimacie umiarkowanym, a sterowanie pogodowe optymalizuje pracę w zależności od warunków zewnętrznych.
