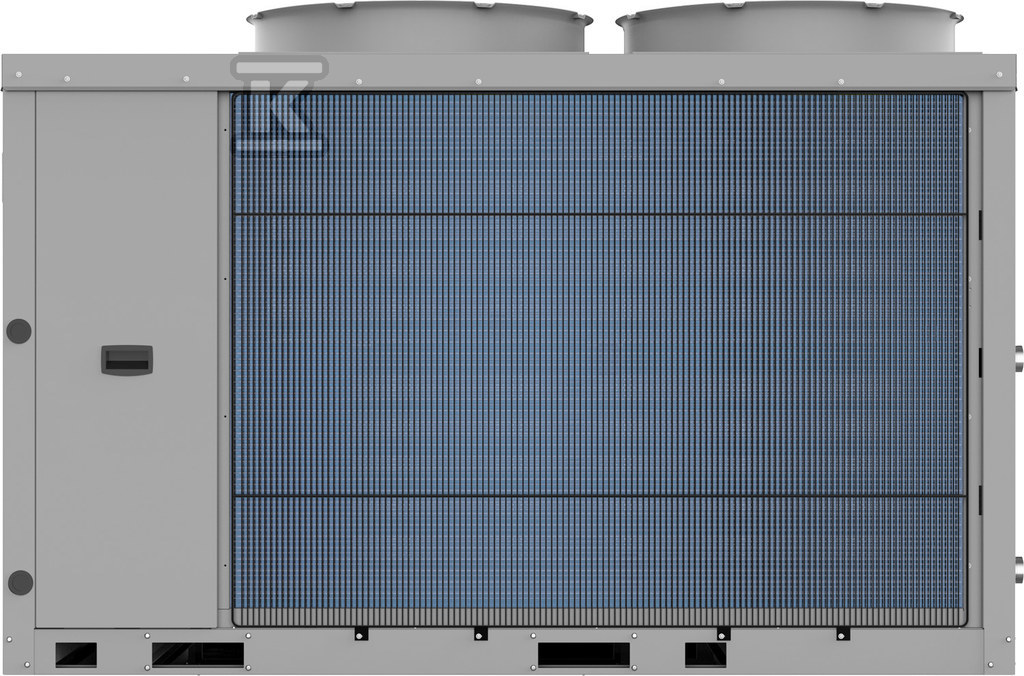

Pompa ciepła powietrzna monoblok dużej mocy CS3000AWP 36 S - 39 kW, 3 fazowa, 400 V 8738213990

Monoblokowa pompa ciepła powietrzna dużej mocy do ogrzewania, chłodzenia i przygotowania c.w.u.

Monoblok powietrzny przeznaczony do obiektów komercyjnych i wielorodzinnych łączy funkcje ogrzewania centralnego, przygotowania ciepłej wody użytkowej oraz aktywnego chłodzenia w jednej jednostce zewnętrznej. Trójfazowe zasilanie 380 ... 415 V 3N~ 50 Hz i modulowany sprężarka inwerterowa pozwalają na pracę w szerokim zakresie obciążeń. Przy warunkach 7/35 °C moc grzewcza wg EN 14511 wynosi 58,2 kW, a współczynnik COP w tym punkcie to 4,1. W warunkach A-7/W35 deklarowana moc grzewcza to 33,7 kW. Klasa sezonowej efektywności energetycznej to A+++ przy temperaturze zasilania 35 °C i A++ przy 55 °C. Urządzenie pracuje z czynnikiem chłodniczym R32.

Budowa i wyposażenie hydrauliczne

Wariant S to kompletne rozwiązanie hydrauliczne z wbudowaną pompą obiegową energooszczędną, zintegrowaną regulacją obrotów wbudowaną i automatyczną regulacją wg dT. W skład wyposażenia wchodzi regulator pompy ciepła do montażu naściennego z zasilaczem, czujnik temperatury zewnętrznej, czujnik temperatury zasilania, czujnik temperatury c.w.u. oraz czujnik temperatury przeciw-zamrożeniowy. Zastosowano zawór 3-drogowy c.o./c.w.u. i zintegrowane sterowanie CWU.

Przyłącze obiegu górnego źródła ma średnicę zewnętrzną 50,8 mm, nominalny przepływ obiegu górnego źródła to 1,8 l/s, maksymalne ciśnienie robocze obiegu górnego źródła to 10 bar, a maksymalna temperatura czynnika grzewczego to 60 °C. Stopień ochrony obudowy to IP45. Przepływ powietrza wynosi 23 000 m3/h przy dwóch wentylatorach. Wymiary jednostki to 2274 x 1060 x 1480 mm, masa ok. 609 kg.

Wydajność grzewcza i chłodnicza

W trybie grzania urządzenie osiąga COPd 4,49 przy Tj = +7 °C zgodnie z dyrektywą ErP. Sezonowy współczynnik SCOP sięga do 4,4 przy A7/W35, a EER do 3,1 przy A35/W7. Moc chłodnicza wg EN 14511 to 48,2 kW przy 35/7 °C oraz 69,9 kW przy 35/18 °C. Kompresor modulowany dostosowuje pracę do aktualnego zapotrzebowania.

Poziom mocy akustycznej wg EN 12102 przy 0/35 °C to 68 dB. Ciśnienie akustyczne w odległości 1 m deklarowane jest na poziomie ok. 57 dB(A). Czynnik chłodniczy R32 ma GWP 675.

Sterowanie i elastyczność instalacji

Sterowanie realizowane jest w trybie pogodowym z możliwością sterowania temperaturą pokojową. Zintegrowane jest sterowanie CWU oraz regulator do sterowania zbiornikiem buforowym. Nie jest wymagany zewnętrzny regulator. Możliwe jest sterowanie i przyłączenie wielu obiegów grzewczych.

Urządzenie obsługuje kaskadowanie, co pozwala na łączenie nawet do 16 jednostek w jedną instalację. Przewidziano zastosowanie do centralnego ogrzewania, do ciepłej wody oraz do podgrzewania wody basenowej. Dostępne jest aktywne chłodzenie. Sposób optymalizacji to Inne.

Warunki pracy i parametry elektryczne

Zakres temperatur powietrza to -20 ... 48 °C. Minimalna temperatura powietrza przy ogrzewaniu to -20 °C, maksymalna temperatura powietrza przy chłodzeniu to 48 °C. Maksymalna temperatura czynnika grzewczego to 60 °C, zakres temperatury zasilania w trybie chłodzenie/ogrzewanie to 0/60 °C.

Zasilanie elektryczne to 380 ... 415 V 3N~ 50 Hz, liczba faz 3. W dokumentacji technicznej dla tej wielkości podawany jest zalecany automatyczny wyłącznik ochronny prądowy 50 A, charakterystyka gL/C.
