Interfejs do współpracy z modułem IP-Gateway G 10 CLC 7733701951

Połączenie klimatyzatora z internetem i sterowaniem zdalnym

Interfejs G 10 CLC umożliwia fizyczne połączenie jednostki wewnętrznej klimatyzacji z modułem IP-Gateway i, w razie potrzeby, z dodatkowym przewodowym regulatorem. Dzięki temu klimatyzator zyskuje dostęp do sieci WLAN i może być obsługiwany zdalnie, bez konieczności wymiany całej jednostki. Rozwiązanie jest przeznaczone do montażu w istniejących instalacjach multi-split marki Bosch i pozwala na rozszerzenie funkcji sterowania bez ingerencji w okablowanie główne systemu.

Kompatybilność z jednostkami wewnętrznymi i bramkami IP

Interfejs współpracuje z modułem IP-Gateway G 10-3 oraz z bramką IP-Gateway CX100. Został zaprojektowany do jednostek wewnętrznych serii Climate 5000iM/U/L 4CC, D oraz CF, w praktyce stosowany z kasetami 4-drogowymi CL5000iM 4CC i CL5000iM/U 4CC oraz z urządzeniami kanałowymi. Połączenie z bramką G 10 CL-1 umożliwia transmisję danych przez WLAN i zapewnia komunikację z aplikacją mobilną. W konfiguracji z bramką CX100 interfejs pozwala na sterowanie przez aplikację mobilną.

Budowa i instalacja

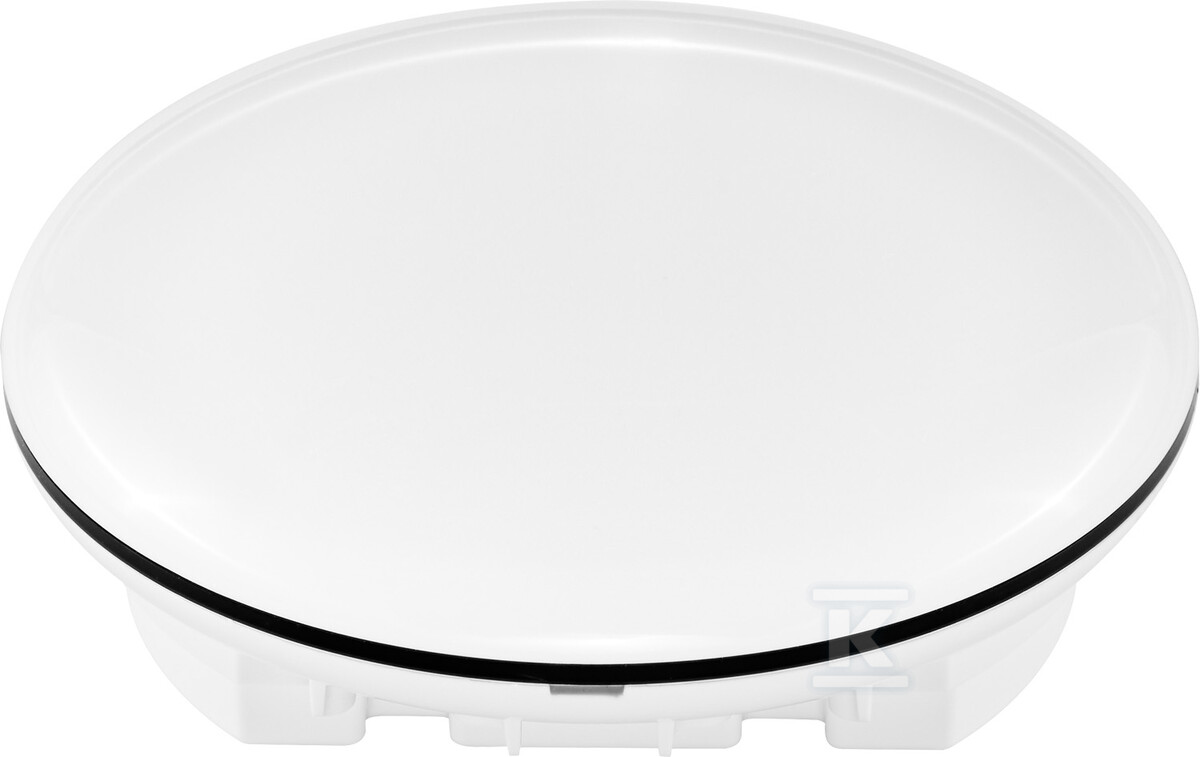

Obudowa wykonana jest w kolorze białym, co ułatwia dopasowanie do standardowych elementów instalacji klimatyzacyjnej. Masa urządzenia wynosi ok. 0,2 kg, co upraszcza montaż w pobliżu jednostki wewnętrznej. Interfejs stanowi element pośredni między elektroniką klimatyzatora a bramką internetową i, w zależności od potrzeb, dodatkowo umożliwia podłączenie przewodowego regulatora CRC R-1. Montaż odbywa się po stronie jednostki wewnętrznej i nie wymaga zmian w centrali systemu.

Sterowanie aplikacją i rozszerzenie systemu

Po zainstalowaniu interfejsu i sparowaniu z bramką G 10-3 lub CX100 możliwe jest zdalne włączanie, wyłączanie i regulacja parametrów pracy klimatyzatora. Dane przesyłane są przez WLAN, a połączenie z aplikacją pozwala na monitorowanie pracy i tworzenie harmonogramów. Dodatkowy zacisk przewidziany dla regulatora CRC R-1 daje instalatorowi możliwość zachowania lokalnego sterowania przewodowego równolegle z dostępem sieciowym. Rozwiązanie jest przeznaczone do systemów multi-split z kasetami 4-drogowymi i jednostkami kanałowymi, gdzie wymagana jest integracja z siecią bez wymiany całej jednostki wewnętrznej.
