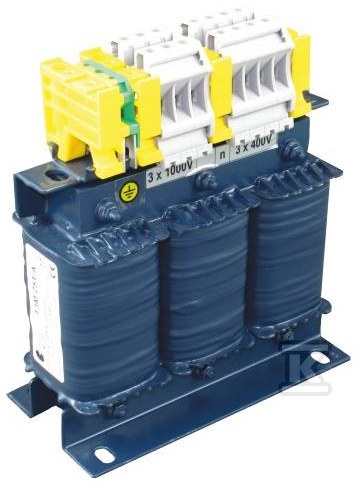

Transformator T3M 5002/A 3*400/3*230V Dyn11 17452-9992

Separacja galwaniczna dla instalacji przemysłowych

Transformator T3M 5002/A to trójfazowy transformator separacyjny o mocy 5 kVA, zaprojektowany do tworzenia galwanicznego odizolowania obwodów wtórnych od sieci zasilającej. Konfiguracja uzwojeń w układzie Dyn11 oznacza połączenie uzwojenia pierwotnego w trójkąt (D) oraz wtórnego w gwiazdę z wyprowadzonym punktem neutralnym (y). Przesunięcie fazowe między uzwojeniami wynosi 330°, co odpowiada standardowej konfiguracji stosowanej w rozdzielnicach i układach zasilania maszyn przemysłowych - grupa połączeń Dyn11 jest jedną z najczęściej spotykanych w aplikacjach przemysłowych.

Napięcie pierwotne 3×400 V oraz napięcie wtórne 3×230 V pozwalają na bezpośrednie dopasowanie do typowych instalacji przemysłowych w Europie. Uzwojenie wtórne z wyprowadzonym punktem neutralnym umożliwia podłączenie odbiorników jednofazowych o napięciu fazowym 230 V między dowolną fazą a neutralnym - to istotna cecha przy zasilaniu mieszanych obciążeń jedno- i trójfazowych z jednego transformatora.

Konstrukcja i wymiary

Transformator mieści się w obudowie o wymiarach 300 × 290 × 147 mm (szerokość × głębokość × wysokość). Izolacja uzwojeń należy do klasy B zgodnie z normą IEC 85, co oznacza dopuszczalną temperaturę pracy do 130°C. Ta klasa izolacji pozwala na pracę ciągłą pod obciążeniem znamionowym bez ryzyka przegrzania przy standardowej wentylacji rozdzielnicy - pod warunkiem zachowania odpowiednich warunków termicznych wokół urządzenia.

Stopień ochrony IP00 oznacza brak obudowy - transformator dostarczany jest jako wkład do zabudowy we własnej szafie rozdzielczej lub obudowie maszyny. Konstrukcja otwarta wymaga zapewnienia minimalnych odstępów od elementów metalowych oraz prawidłowej wentylacji, aby ciepło generowane podczas pracy mogło być skutecznie odprowadzane.

Zastosowania

Transformator separacyjny Dyn11 sprawdza się tam, gdzie konieczne jest:

• Odizolowanie obwodów sterowniczych - separacja galwaniczna chroni czułą elektronikę sterowników PLC przed przepięciami i asymetrią napięcia występującą w sieci zasilającej.
• Zasilanie urządzeń jednofazowych - wyprowadzony punkt neutralny umożliwia podłączenie dowolnych odbiorników jednofazowych bez dodatkowego okablowania.
• Tworzenie sieci IT - konfiguracja Dyn11 jest standardowym rozwiązaniem w układach IT, gdzie punkt neutralny nie jest uziemiony po stronie wtórnej, co wydłuża czas pracy awaryjnej przy zwarciu do ziemi.

Montaż i warunki eksploatacji

Przy instalacji należy uwzględnić brak odporności na zwarcie - transformator nie jest przystosowany do pracy w warunkach zwarciowych przez dłuższy czas. Obwody muszą być zabezpieczone wyłącznikami lub bezpiecznikami dobranymi tak, aby skutecznie odłączyć zasilanie przed przekroczeniem dopuszczalnego czasu zwarcia - dobór zabezpieczeń powinien uwzględniać prąd udarowy podczas załączania transformatora.

Przewody pierwotne i wtórne podłącza się do listew zaciskowych - strona pierwotna obsługuje napięcie sieciowe (400 V), dlatego wymaga zachowania odpowiednich kategorii izolacji przewodów i minimalnych przekrojów żyły ochronnej.
