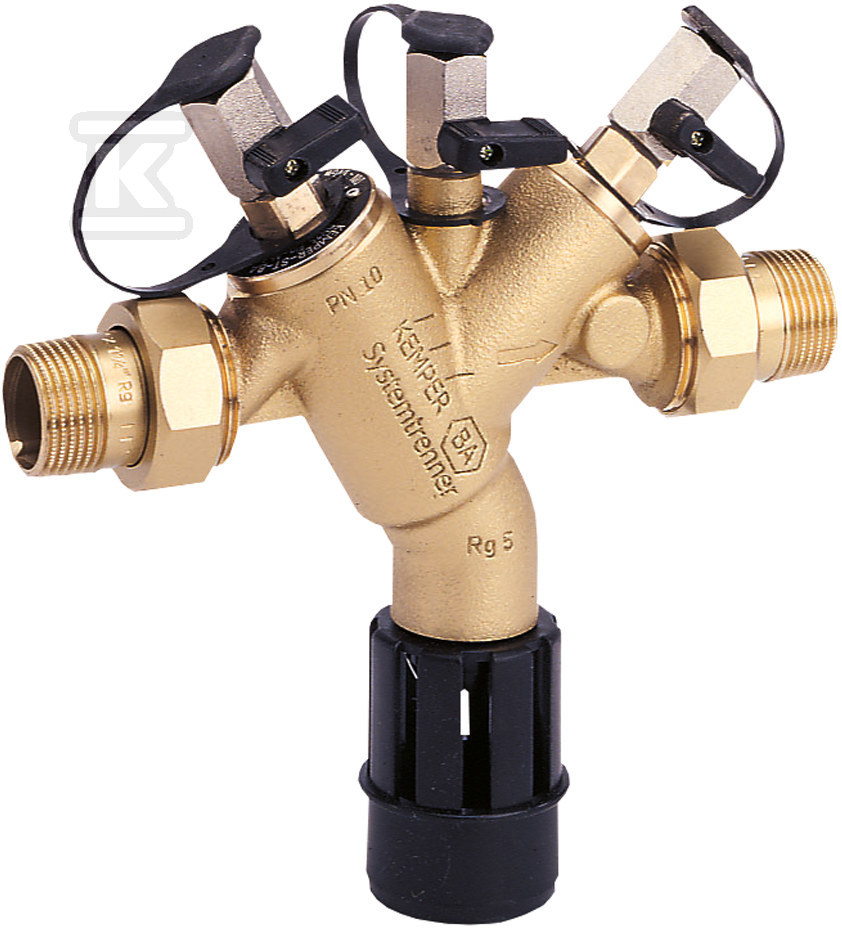

Przerywacz strugi MULTIMAT DN 25 240004568

Zabezpieczenie instalacji wody pitnej

Przerywacz strugi MULTIMAT DN 25 to urządzenie przeznaczone do ochrony sieci wodociągowej i wewnętrznych instalacji wody pitnej przed niebezpieczeństwem wtórnego przepływu - czyli cofania się wody nienadającej się do spożycia. W praktyce montuje się go tam, gdzie istnieje ryzyko kontaminacji sieci pitnej przez media z innych źródeł.

Urządzenie działa w oparciu o trójkomorowy system z dwoma zaworami zwrotnymi oraz zaworem upustowym. W stanie spoczynku - gdy nie pobierana jest woda - oba zawory zwrotne oraz zawór upustowy są zamknięte. Podczas poboru wody oba zawory zwrotne otwierają się, a zawór upustowy pozostaje zamknięty. W sytuacji zasysania następuje spadek ciśnienia po stronie dopływu, co powoduje otwarcie zaworu upustowego i odprowadzenie wody z komory środkowej aż do przywrócenia równowagi ciśnieniowej na membranie.

Materiały i konstrukcja

Korpus urządzenia wykonano z wysokiej jakości mosiądzu CW625N (CuZn35Pb1,5AlAs), stopu charakteryzującego się doskonałą odpornością na korozę i zdolnością do pracy pod ciśnieniem. Wewnątrz zastosowano membranę z EPDM - elastomeru odpornego na działanie wysokich temperatur i czynników chemicznych obecnych w wodzie pitnej. Sprężyna oraz gniazdo zaworu wykonano ze stali nierdzewnej, co zapewnia długoletnią pracę bez konieczności konserwacji.

Urządzenie wyposażono jest w zamykane przyłącza do manometrów - osobno dla wejścia, komory środkowej oraz wyjścia. Umożliwia to precyzyjną diagnostykę pracy podczas przeglądów i konserwacji.

Parametry eksploatacyjne

Średnica nominalna DN 25 odpowiada przyłączu gwintowanemu R 1 cal. Długość montażowa wynosi 280 mm, co ułatwia instalację nawet w ciasnych miejscach. Maksymalne ciśnienie robocze to 10 bar (PN 10), a temperatura pracy nie może przekraczać 60°C. Przepustowość urządzenia to 3,5 m3/h przy stracie ciśnienia 1 bar.

Urządzenie spełnia wymagania klasy BA według obowiązujących norm, posiada atest Państwowego Zakładu Higieny oraz jest zgodne z obowiązującymi przepisami dotyczącymi ochrony wody pitnej.

Montaż, pierwsze uruchomienie oraz okresowe przeglądy powinny być wykonywane przez wykwalifikowanych specjalistów zgodnie z obowiązującymi regulacjami prawnymi dotyczącymi instalacji wodnych.
