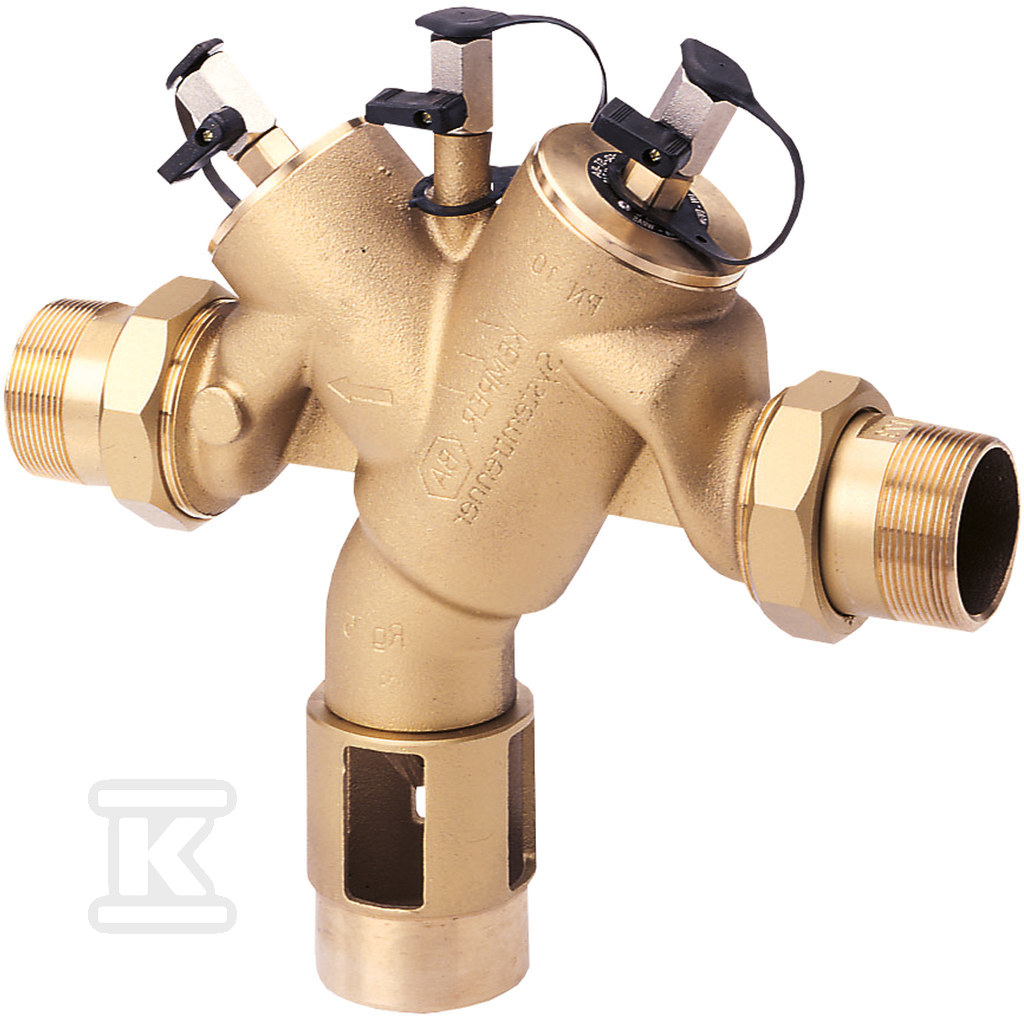

Przerywacz strugi MULTIMAT DN80 240004573

Ochrona sieci wodociągowej przed przepływem wstecznym

Przerywacz strugi MULTIMAT DN80 to urządzenie zabezpieczające sieć wodociągową i instalacje wody pitnej przed wstecznym przepływem wody niezdatnej do picia. Działa niezależnie od ciśnienia na wejściu i nie wymaga zewnętrznego zasilania. Klasa BA zapewnia podwyższony stopień ochrony, a atest PZH potwierdza dopuszczenie do kontaktu z wodą przeznaczoną do spożycia.

Budowa i materiały

Korpus wykonano z żeliwa szarego powleczonego farbą epoksydową, co zwiększa odporność na korozję w warunkach instalacji wodnych. Połączenia i elementy robocze wykonano z mosiądzu gatunku CW625N CuZn35Pb1,5AlAs. Sprężyna oraz gniazdo zaworu to stal nierdzewna. Na wlocie i wylocie zastosowano zawory zwrotne, a w komorze środkowej znajduje się zawór spustowy. Przyłącza manometrów wyposażono w zawory odcinające, co ułatwia kontrolę i serwis bez odcinania całej instalacji. Długość połączenia wynosi 460 mm przy średnicy nominalnej DN 80.

Zasada działania i warunki pracy

Urządzenie przerywa ciągłość hydrauliczną między instalacją wody pitnej a odbiorem, uniemożliwiając cofnięcie się zanieczyszczonej wody do sieci. Działanie jest mechaniczne, bez potrzeby płukania, co oznacza brak konieczności okresowego spłukiwania komory. Maksymalne ciśnienie pracy to 10 bar. System oczyszczania bez płukania ogranicza zużycie wody i czynności obsługowe. Konstrukcja z zaworem zwrotnym na wlocie i wylocie oraz zaworem spustowym w części środkowej zapewnia stabilną pracę przy zmiennych warunkach przepływu.

Zastosowanie i zgodność

Rozwiązanie sprawdza się tam, gdzie wymagana jest ochrona przed zanieczyszczeniem wtórnym. Klasa BA oraz zgodność z normami dla urządzeń zabezpieczających przed przepływem wstecznym pozwalają na stosowanie w instalacjach wody pitnej. Atest PZH potwierdza bezpieczeństwo materiałowe w kontakcie z wodą przeznaczoną do spożycia.
