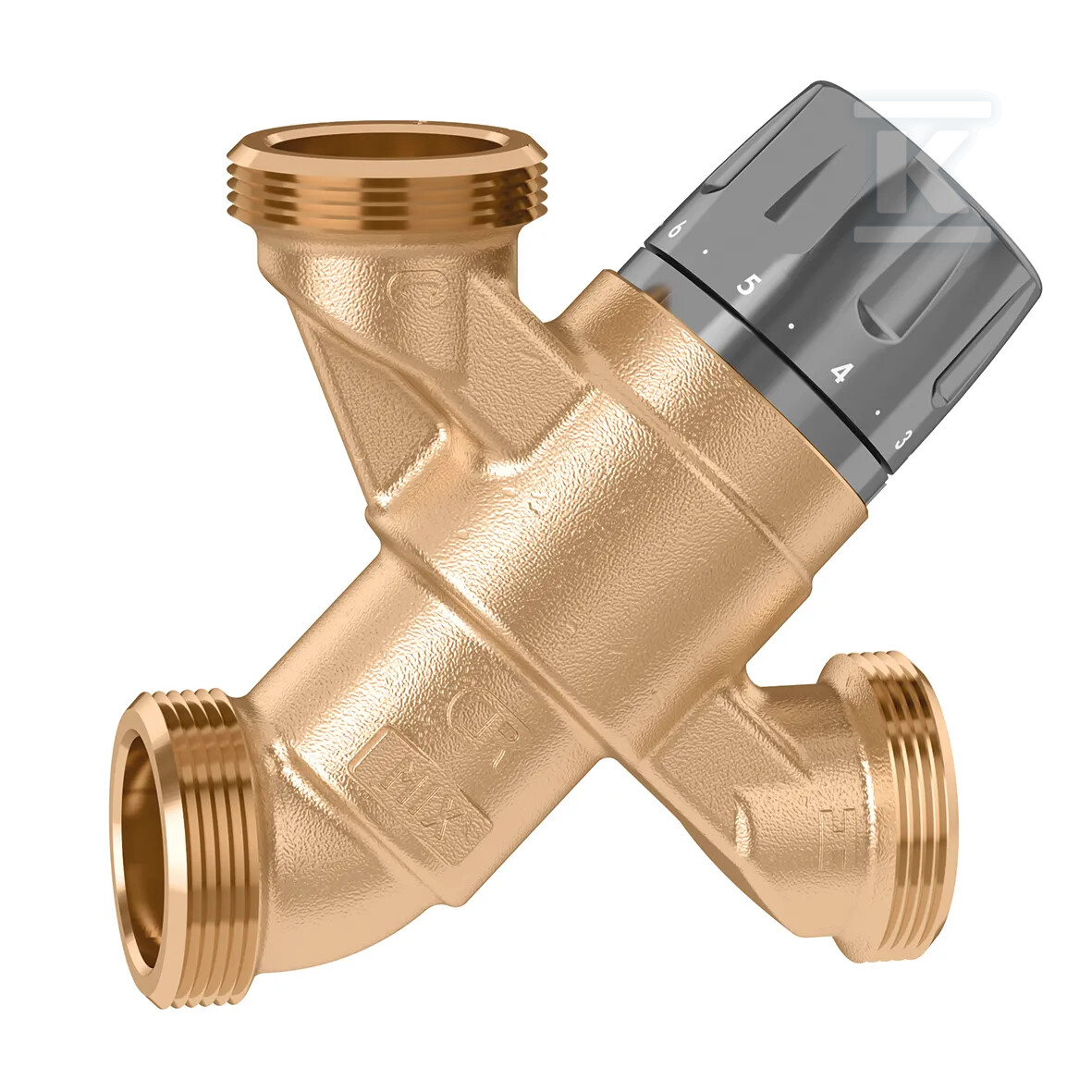

Termostatyczny zawór mieszający 3/4 GZ 20÷43°C 520251

Precyzyjna kontrola temperatury w ogrzewaniu podłogowym 20-43 °C

Zawór termostatyczny mieszający z pokrętłem regulacyjnym utrzymuje stałą temperaturę wody zasilającej pętle podłogowe, nawet przy wahaniach temperatury zasilania z kotła. Rozwiązanie jest przeznaczone do instalacji grzewczych płaszczyznowych, gdzie stabilna, niska temperatura zasilania chroni posadzki i zapewnia komfort cieplny bez przegrzewania. Regulacja odbywa się jednym obrotem pokrętła w zakresie 20-43 °C, co pozwala instalatorowi szybko dobrać wartość roboczą, a użytkownikowi zablokować ustawienie przed przypadkową zmianą.

Konstrukcja z mosiądzu odpornego na odczynkowanie

Korpus wykonano ze stopu mosiężnego odpornego na odczynkowanie DR, w dokumentacji producenta określany jako stop CC770S wg EN 1982. Taki materiał ogranicza kruche pękanie i wydłuża żywotność zaworu w wodzie z dodatkami glikolu. Elementy wewnętrzne to obturator z PSU, sprężyna ze stali nierdzewnej EN 10270-3 AISI 302 oraz uszczelki EPDM. Kombinacja zapewnia szczelność przy pracy z wodą oraz roztworami glikolu do 30 % i ogranicza ryzyko korozji w typowych warunkach instalacji grzewczych. Przyłącze gwintowane G 3/4" A wg ISO 228-1 M umożliwia bezpośredni montaż w rozdzielaczach i grupach pompowych bez dodatkowych przejściówek.

Zakres temperatur, ciśnienie i przepływ

Zawór pracuje z medium w zakresie 2-85 °C, a maksymalna temperatura na wlocie pierwotnym to 90 °C. Maksymalne ciśnienie pracy wynosi 10 bar statycznie, 5 bar dynamicznie, co pokrywa standardowe warunki w instalacjach domowych i komercyjnych. Przepustowość Kv wynosi 1,4 m3/h przy DN 20 korpusu, co zapewnia odpowiedni przepływ dla małych i średnich obwodów podłogowych bez nadmiernych strat ciśnienia. Dzięki temu instalator może dobrać zawór do istniejących pomp obiegowych bez konieczności przebudowy hydrauliki.

Regulacja pokrętłem i zastosowanie w podłogówce

Pokrętło z podziałką pozwala ustawić temperaturę w jednym obrocie 360° i zablokować wybraną pozycję po poluzowaniu górnej śruby mocującej. Mechanizm termostatyczny reaguje na zmiany temperatury mieszaniny i automatycznie koryguje proporcje wody gorącej i zimnej, utrzymując zadaną wartość. W praktyce oznacza to brak ręcznego dosztukiwania nastaw przy zmianie pogody czy obciążenia kotła. Zawór sprawdza się w układach z kotłami kondensacyjnymi, pompami ciepła i źródłami o zmiennej temperaturze zasilania, gdzie stabilne 20-43 °C jest wymagane dla bezpiecznej pracy ogrzewania powierzchniowego.
