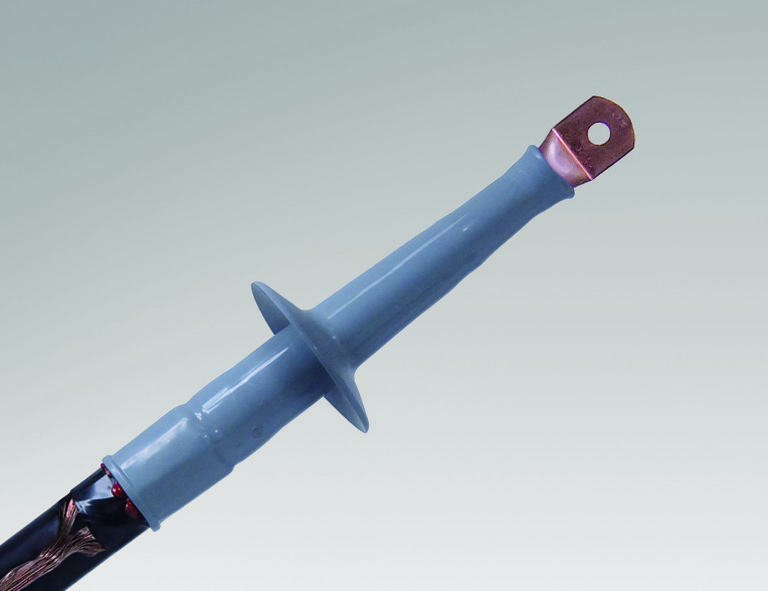

Głowica wnętrzowa nasuwana, zestaw na 3 fazy, CAE-I 12kV 150-400 199152

Trójfazowy zestaw głowic wnętrzowych nasuwanych 12 kV

Głowica wnętrzowa nasuwana typu CAE-I przeznaczona jest do zakończeń kabli średniego napięcia w rozdzielniach i pomieszczeniach zamkniętych. Wersja 12 kV z przekrojem 150-400 mm2 przeznaczona jest do kabli 1-żyłowych o izolacji wytłaczanej i zapewnia szybką, łatwą i bezpieczną instalację. Zestaw dostarczany jest na trzy fazy, nie zawiera końcówek, a sama głowica jest dopasowana do końcówek prasowanych.

Budowa i materiały zestawu

Zestaw na 3 fazy składa się z prefabrykatów silikonowych ze zintegrowanym elementem sterującym, mastyku uszczelniającego oraz instrukcji montażu. Silikonowa konstrukcja nasuwana pozwala na dopasowanie do izolacji kabla po usunięciu zewnętrznej warstwy półprzewodzącej. Długość głowicy wynosi 270 mm, co ułatwia zabudowę w standardowych rozdzielniach wnętrzowych. Przekrój roboczy zestawu to 150-400 mm2, a głowica jest przeznaczona do współpracy z końcówkami prasowanymi.

Zastosowanie i kompatybilność kablowa

Głowice CAE-I projektowane są do kabli 1-żyłowych o izolacji wytłaczanej, m.in. X(R)(U)H(A)KXS, YH(A)KXS, N(A)2XS(F)2Y. Współpracują z różnymi rodzajami ekranu na izolacji - grafityzowanym, wytłaczanym lub zdzieralnym - oraz z żyłą powrotną wykonaną z drutów lub taśm miedzianych. Zakres napięciowy obejmuje poziomy 6/10 (12) kV, a konstrukcja serii pozwala na zastosowanie do 19/33 (36) kV w innych wariantach. Prefabrykaty charakteryzują się nieograniczonym czasem magazynowania, co ułatwia planowanie zapasów na budowie.

Montaż, parametry pracy i zgodność

Instalacja opiera się na nasunięciu prefabrykatu na przygotowany kabel, co ogranicza liczbę operacji i ryzyko błędu. Producent wskazuje, aby do kabli o napięciu 7,2 kV stosować głowice 12 kV, a przed montażem sprawdzić minimalną średnicę na izolacji kabla po usunięciu zewnętrznej warstwy półprzewodzącej. Głowica spełnia wymagania normy CENELEC HD 629.1, co potwierdza jej przydatność do zastosowań w sieciach średniego napięcia. Konstrukcja zapewnia stabilną pracę w warunkach wnętrzowych i jest przeznaczona do kabli ekranowanych wytłaczanych.
