Głowica wnętrzowa nasuwana, zestaw na 3 fazy, CAE-I 12kV 300-800 199155

Rozwiązanie do zakończeń kablowych średniego napięcia w rozdzielnicach wnętrzowych

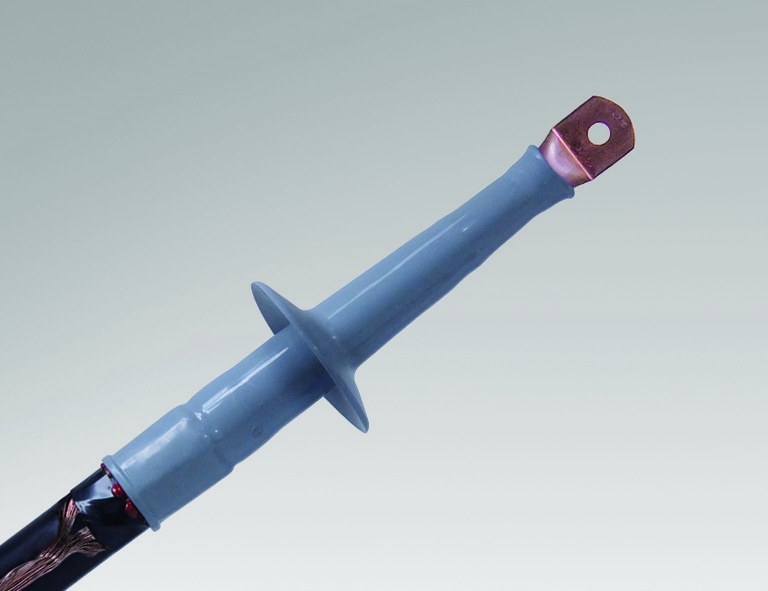

Głowica wnętrzowa nasuwana CAE-I 12 kV w wersji na przekrój 300-800 mm2 to zestaw 3-fazowy przeznaczony do szybkiego i bezpiecznego zakończenia kabli 1-żyłowych o izolacji wytłaczanej. Konstrukcja nasuwana ogranicza liczbę operacji na miejscu montażu i pozwala na wykonanie połączenia bez konieczności skomplikowanego formowania masy. Zestaw jest dopasowany do pracy z końcówkami prasowanymi i przeznaczony do instalacji wnętrzowych w sieciach do 12 kV.

Budowa i zawartość zestawu 3-fazowego

Zestaw zawiera prefabrykaty silikonowe ze zintegrowanym elementem sterującym, mastiki uszczelniające oraz instrukcję montażu. Końcówki kablowe należy zamawiać oddzielnie, głowica nie jest dostarczana z końcówkami. Silikonowe prefabrykaty zapewniają elastyczność przy nasuwaniu i stabilną izolację po instalacji, a element sterujący wspiera kontrolowane odprowadzanie pola. Mastiki uszczelniające zamykają strefę przejściową i chronią przed wnikaniem wilgoci. Dzięki temu montaż przebiega szybko, bez mieszania mas na budowie.

Zastosowanie i kompatybilność kablowa

Głowica CAE-I jest projektowana do kabli 1-żyłowych o izolacji wytłaczanej, m.in. X(R)(U)H(A)KXS, YH(A)KXS, N(A)2XS(F)2Y, z różnymi rodzajami ekranu na izolacji - grafityzowanym, wytłaczanym lub zdzieralnym - oraz z żyłą powrotną z drutów lub taśm miedzianych. Przeznaczona jest do pracy w warunkach wnętrzowych i do poziomu napięcia 6/10 (12) kV, zgodnie z oznaczeniem U0/U (Um). Dla kabli o Un = 7,2 kV zaleca się stosowanie głowic 12 kV. Nominalny przekrój roboczy zestawu to 300 ... 800 mm2, co pokrywa typowe przekroje zasilające w rozdzielniach średniego napięcia.

Montaż, parametry eksploatacyjne i zgodność

Instalacja opiera się na nasunięciu prefabrykatów na przygotowany kabel i końcówkę prasowaną, co pozwala na szybki, łatwy i bezpieczny montaż bez specjalistycznych narzędzi do formowania. Głowica jest przystosowana do montażu z końcówkami prasowanymi i zapewnia nieograniczony czas magazynowania, co ułatwia planowanie zapasów na budowie. Zgodność z normą CENELEC HD 629.1 potwierdza spełnienie wymagań dla osprzętu do kabli wytłaczanych ekranowanych.

Wymiary użytkowe zestawu to długość głowicy 270 mm oraz średnica klosza 97 mm. Wymiary opakowania zestawu wynoszą długość 72,6 cm, szerokość 15,6 cm, wysokość 13,2 cm, przy masie 1,05 kg i objętości 0,015 m3. Należy sprawdzić minimalną średnicę na izolacji kabla po usunięciu zewnętrznej warstwy półprzewodzącej przed montażem.
