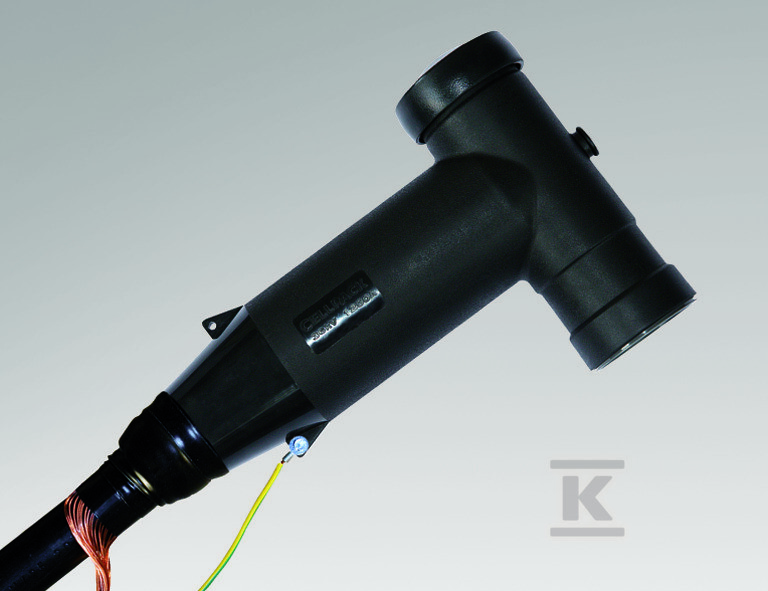

Głowica konektorowa kątowa na przepust typu C (1250A), zestaw na 3 fazy, z końcówkami śrubowymi, CTS 1250A 24kV 400-630 309283

Głowica konektorowa kątowa 1250 A do systemów stożka zewnętrznego typu C

Głowica konektorowa kątowa przeznaczona do łączenia jednodrutowych kabli o izolacji syntetycznej z urządzeniami wyposażonymi w przepust typu C według EN 50180 i EN 50181. Rozwiązanie Cellplux CTS 1250 A obsługuje napięcie znamionowe 12/20 (24) kV i prąd znamionowy 1250 A w klasie D, co pozwala na zastosowanie w rozdzielnicach średniego napięcia, komorach łączeniowych i transformatorach. Konstrukcja ekranowana zapewnia bezpieczne uziemienie zarówno ekranu drutowego, jak i taśmowego, a wtyk kątowy ułatwia prowadzenie kabla w ograniczonej przestrzeni.

Zastosowanie i kompatybilność

Przeznaczona do kabli jednodrutowych z izolacją PE, XLPE lub EPR z różnymi warstwami przewodzącymi - grafitowanymi, zdejmowanymi lub zdejmowalnymi. Działa z przewodami miedzianymi i aluminiowymi w przekroju nominalnym 400 mm2 do 630 mm2, przy średnicy na izolacji przewodzącej po usunięciu zewnętrznej warstwy od 33,4 mm do 44,2 mm. Zestaw dostarczany jest na 3 fazy z wbudowanymi końcówkami śrubowymi do połączenia przewodu głównego i ekranu. Nadaje się do montażu wewnątrz pomieszczeń i na zewnątrz, co potwierdzają właściwości materiałowe i konstrukcja odporna na warunki eksploatacyjne. Zakres napięć obejmuje 6/10 (12) kV - 12,7/22 (24) kV, a system jest zgodny z wymaganiami dla połączeń stożka zewnętrznego typu C.

Budowa i montaż

Połączenie śrubowe zintegrowanym zaciskiem umożliwia szybki i pewny montaż bez konieczności stosowania klucza dynamometrycznego przy pierwszej instalacji. Do zamontowania poza narzędziami do obróbki kabla potrzebny jest tylko klucz 22, co skraca czas prac na obiekcie. Głowica ma punkt pomiarowy pojemnościowy do sprawdzania obecności napięcia oraz możliwość kontroli uszkodzeń powłoki kabla w stanie założonym. Bezpieczeństwo dotyku zapewnia zewnętrzna warstwa EPDM przewodzącego. Elementy sterowania polem wykonane są z silikonu, a konstrukcja pozwala na pracę w szerokim zakresie przekrojów dzięki regulowanemu zaciskowi śrubowemu. Wymiary samej głowicy to około 205 mm długości, 87 mm szerokości i 310 mm wysokości.

Parametry pracy i bezpieczeństwo

Prąd znamionowy 1250 A wg EN 50180/EN 50181 zapewnia stabilną pracę przy dużych obciążeniach łączeniowych. Ekranowanie i uziemienie fabrycznie przygotowane w zestawie ograniczają emisję pola i poprawiają bezpieczeństwo obsługi. Urządzenie jest testowane jednostkowo i spełnia wymagania normy prób CENELEC HD 629.1. Zastosowanie w systemach do maksymalnie 36 kV z przepustem typu C czyni je uniwersalnym elementem infrastruktury średniego napięcia. Waga netto pojedynczej sztuki to ok. 10,629 kg, a opakowanie transportowe ma wymiary ok. 369 mm x 279 mm x 217 mm.
