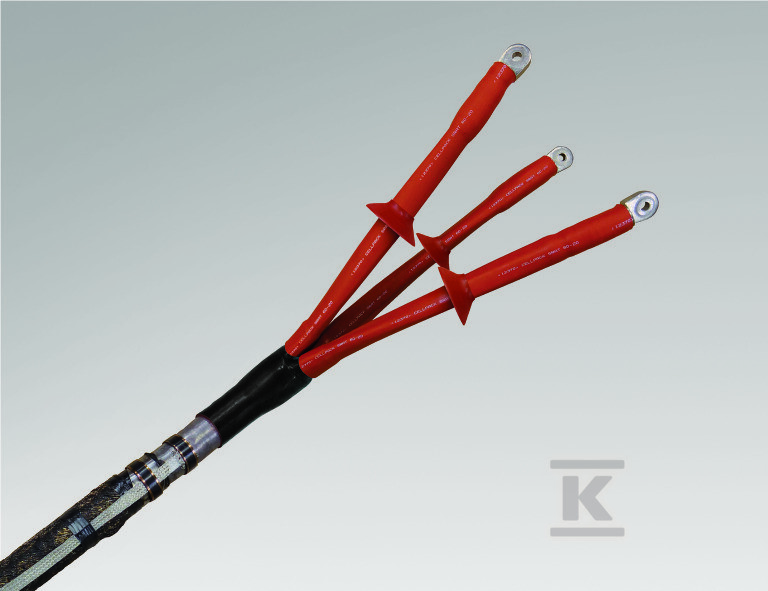

Głowica wnętrzowa termokurczliwa do kabli o izolacji papierowej, CHEP(H)-3I 24kV 70-240 197533

Termokurczliwe zakończenie wnętrzowe 3-żyłowych kabli papierowych 24 kV

Głowica wnętrzowa termokurczliwa CHEP(H)-3I 24 kV 70-240 to hybrydowe rozwiązanie do trwałego zakończenia kabli 3-żyłowych z izolacją papierową typu H w rozdzielnicach i pomieszczeniach wnętrzowych. Przeznaczona jest do pracy przy napięciu znamionowym U0/U 12/20 (24) kV, z maksymalnym Um 24 kV, i sprawdza się w instalacjach średniego napięcia, gdzie wymagana jest szczelna, odporna na warunki wnętrzowe izolacja końcówki kablowej.

Konstrukcja hybrydowa łączy zalety technologii termokurczliwej z kompatybilnością z klasycznymi złączkami kablowymi. Głowica nadaje się zarówno do złączek prasowanych, jak i śrubowych, co ułatwia dobór do istniejącego osprzętu na placu budowy. Przeznaczona jest wyłącznie do kabli H z syciwem nieściekającym, w zakresie przekrojów 70-240 mm2 przy minimalnej średnicy izolacji 19,9 mm. Dzięki temu jedna wersja pokrywa szeroki przedział typowych przekrojów stosowanych w sieciach rozdzielczych.

Zastosowanie i kompatybilność

Głowica CHEP(H)-3I przeznaczona jest do kabli 3-żyłowych typu H od 24 kV do 36 kV, z ograniczeniem do wersji z syciwem nieściekającym. W praktyce instalacyjnej oznacza to zastosowanie w modernizacjach i remontach rozdzielnic wnętrzowych, gdzie zachowano starsze kable papierowe i potrzebne jest pewne, fabrycznie zaprojektowane zakończenie.

• kompatybilna z kablami 3-żyłowymi z izolacją papierową typu H
• przeznaczona do wnętrz, do montażu w rozdzielnicach i pomieszczeniach technicznych
• współpracuje ze złączkami kablowymi prasowanymi i śrubowymi
• zakres przekrojów 70-240 mm2, minimalna średnica izolacji 19,9 mm

Taka uniwersalność pozwala instalatorowi ograniczyć liczbę referencji na magazynie i dobrać jeden typ głowicy do wielu przypadków zakończeń w tej samej klasie napięciowej.

Budowa i montaż

Termokurczliwa obudowa zapewnia szczelne osłonięcie połączenia po ogrzaniu, co ogranicza ryzyko wnikanie wilgoci i zanieczyszczeń w strefę zakończenia. Hybrydowa budowa CHEP(H)-3I ułatwia dopasowanie do różnych średnic izolacji w ramach deklarowanego zakresu, a jednocześnie zachowuje stabilność geometryczną po skurczeniu.

Montaż przebiega zgodnie z instrukcją producenta, z wykorzystaniem standardowego osprzętu do złączek kablowych. Rozwiązanie jest przeznaczone do pracy w warunkach wnętrzowych, gdzie temperatura i wilgotność są kontrolowane.

Identyfikacja i logistyka

Producentem jest BEHR BIRCHER CELLPACK BBC POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, marka CELLPACK. Indeks producenta to 197533.

Opakowanie jednostkowe ma wymiary 180 mm szerokości, 180 mm wysokości i 630 mm długości, przy masie z opakowaniem 1,95 kg. Typ przesyłki dla jednej jednostki sprzedażowej to paczka.
