Głowica napowietrzna termokurczliwa do kabli o izolacji papierowej, CHEP(H)-3F 24kV 70-240 197545

Zakończenie napowietrzne termokurczliwe do kabli H-Type 24 kV

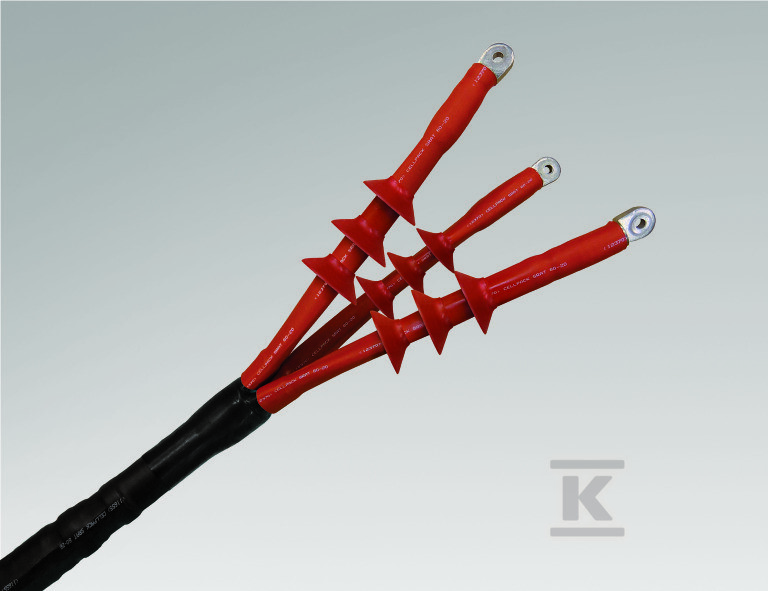

Głowica napowietrzna CHEP(H)-3F przeznaczona jest do trwałego zakończenia kabli o izolacji papierowej typu H, w tym kabli MIND, w sieciach średniego napięcia. Rozwiązanie hybrydowe pracuje w klasie napięciowej U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV i jest dedykowane do montażu na zewnątrz obiektu. Zakres przekrojów znamionowych 70 mm2 do 240 mm2 w wersji 24 kV pozwala na zastosowanie przy typowych liniach rozdzielczych i przyłączeniowych z izolacją papierową.

Konstrukcja z trzema osłonami na fazę, o średnicy 85 mm, zapewnia skuteczną kontrolę pola i odprowadzanie wilgoci w warunkach atmosferycznych. Całkowita długość głowicy wynosi 850 mm, a minimalna średnica nad izolacją rdzenia po usunięciu zewnętrznej warstwy przewodzącej to 19,9 mm. Szeroki zakres przekrojów, szybki i bezpieczny montaż oraz gotowość do natychmiastowej pracy po założeniu to kluczowe cechy użytkowe tego typu zakończeń.

Konstrukcja i materiały

Głowica łączy elementy termokurczliwe z osłonami silikonowymi, co daje hybrydową ochronę mechaniczną i elektryczną. W skład zestawu wchodzi przewodzący kaptur rozpraszający, grubościenna rurka termokurczliwa zewnętrzna z klejem termotopliwym, rurka termokurczliwa odporna na tracking oraz rurka barierowa olejowa. Osłony wykonane są z silikonu, a kontrolę pola wspiera niebieska taśma wypełniająca barierę olejową.

Do kompletu dołączono przewód uziemiający, sprężynę dociskową oraz taśmę uszczelniającą. Rozwiązanie jest przystosowane do pracy z tulejami kablowymi zaciskanymi i śrubowymi. Dzięki temu instalator może dopasować zakończenie do istniejącej technologii łączeniowej bez dodatkowych przeróbek.

Montaż, zakres dostawy i warunki pracy

Montaż jest szybki i bezpieczny, a po założeniu głowica jest gotowa do pracy bez dodatkowych sezonowań. W opakowaniu znajduje się komplet elementów montażowych oraz instrukcja montażu, co ogranicza ryzyko błędów na budowie. Głowica przeznaczona jest wyłącznie do kabli H-Type w zakresie 24 do 36 kV, przy czym wersja MIND wymaga weryfikacji producenta w przypadku kabli z drenażem.

Produkt ma nieograniczony okres przechowywania. Pojedyncza sztuka waży netto 3,198 kg. Wymiary opakowania detalicznego to ok. 858 mm długości, 255 mm szerokości i 225 mm wysokości. W kartonie znajduje się 1 sztuka, a na palecie 12 sztuk.

Zgodność i parametry eksploatacyjne

Głowica spełnia wymagania normy testowej DIN VDE 0278-629-2. Przeznaczona jest do aplikacji outdoor, z odpornością na warunki atmosferyczne zapewnioną przez silikonowe osłony i rurki termokurczliwe. Minimalna średnica nad izolacją rdzenia po usunięciu warstwy przewodzącej wynosi 19,9 mm, co należy uwzględnić przy przygotowaniu końca kabla.

Dla kabli z drenażem olejowym producent zaleca kontakt w celu potwierdzenia kompatybilności.
