Żelowa mufa przelotowa bez złączek, EASY 3 360368

Uniwersalna mufa żelowa do łączenia kabli instalacyjnych bez złączek

Mufa żelowa EASY 3 to przelotowe połączenie bez fabrycznie zamontowanego bloku złączek, przeznaczone do szybkiego i szczelnego łączenia typowych kabli instalacyjnych z tworzyw sztucznych. Strefa łączenia jest całkowicie wypełniana żelem, który po zamknięciu obudowy uszczelnia wnętrze, a jednocześnie pozwala na ponowne otwarcie i natychmiastowe ponowne użycie. Rozwiązanie jest uniwersalne dla przewodów miedzianych i aluminiowych i sprawdza się zarówno w instalacjach wewnętrznych, jak i w warunkach zewnętrznych.

Konstrukcja i materiały

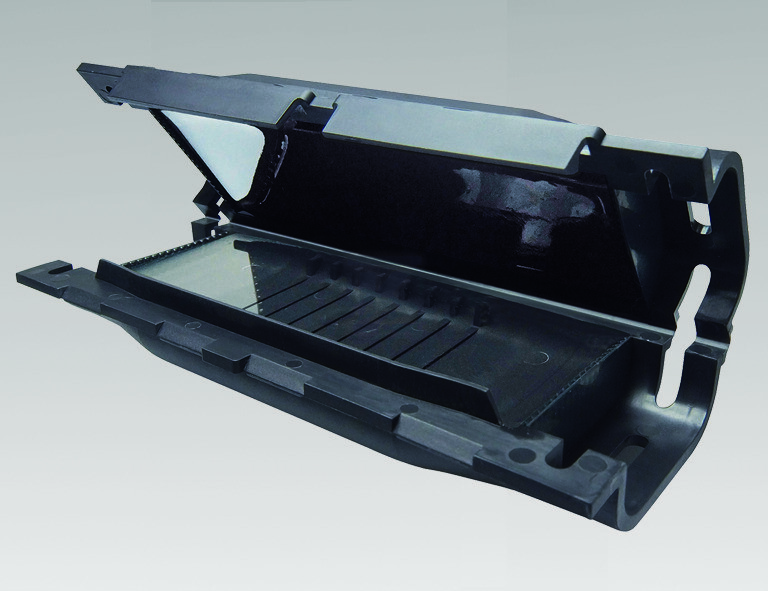

Obudowa ma formę sztywnej, formowanej powłoki z tworzywa sztucznego, samogasnącej, odpornej na promieniowanie UV oraz na uderzenia. Taki materiał zapewnia stabilność mechaniczną podczas montażu i w eksploatacji, a także odporność na warunki atmosferyczne. Wewnątrz znajduje się żel uszczelniający, który po zamknięciu mufy otacza złącze i chroni je przed wilgocią i zanieczyszczeniami. Dzięki temu połączenie pozostaje dostępne do ponownej ingerencji i jest od razu gotowe do pracy po zamknięciu.

Wymiary obudowy to długość 146 mm, szerokość 55 mm i wysokość 35 mm. Masa jednej sztuki to ok. 0,185 kg. Typ obudowy to 3, a w opakowaniu znajduje się 1 sztuka. Mufa jest nieograniczenie zdatna do magazynowania, co ułatwia planowanie zapasów na placu budowy. W komplecie dostawy znajdują się elementy dystansowe, opaski kablowe oraz instrukcja montażu.

Zastosowanie i kompatybilność

Mufa jest przeznaczona do łączenia powszechnie stosowanych kabli z tworzyw sztucznych, takich jak N(A)YY, NYM, H05. Pasuje do przewodów jednożyłowych o przekroju od 1,5 mm2 do 6 mm2 na żyłę, w wykonaniach 3-, 4- i 5-żyłowych. Średnica zewnętrzna łączonego kabla mieści się w zakresie od 11 mm do 19 mm. Konstrukcja przewiduje obecność żyły ochronnej i jest przystosowana do pracy z przewodnikami miedzianymi i aluminiowymi.

Zastosowanie obejmuje instalacje wewnątrz budynków i na korytkach kablowych, montaż na zewnątrz, w gruncie oraz w środowisku wodnym zgodnie z normą próbną. Brak dostarczanego z mufą osprzętu złączowego oznacza pełną swobodę wyboru typu połączenia: można użyć listew zaciskowych, złączek puszkowych, śrubowych bloków złączowych lub złączek C-Crimp. Dzięki temu instalator dobiera rozwiązanie do konkretnego przekroju i warunków pracy.

Montaż, parametry elektryczne i warunki pracy

Montaż jest szybki i bezpieczny. Po przygotowaniu końcówek kabli i umieszczeniu wybranego złącza, mufa jest zamykana, a żel wypełnia wolną przestrzeń, tworząc szczelną barierę. Połączenie jest od razu gotowe do eksploatacji, bez konieczności oczekiwania na wiązanie żywicy. Ponowne otwarcie jest możliwe, co ułatwia serwis i poprawki.

Napięcie znamionowe wynosi U0/U (Um) 0,6/1 (1,2) kV. Liczba przewidzianych żył to 5, z możliwością prowadzenia żyły ochronnej. Mufa nie jest przeznaczona do łączenia kabli papierowych z tworzywowymi, nie ma koncentrycznego ekranu i nie posiada homologacji górniczej. Jest wykonana z tworzywa sztucznego, nie jest halogenowa.

Produkt spełnia wymagania norm EN 50393 oraz EN 60695-2-11. Numer taryfy celnej 85369010.
