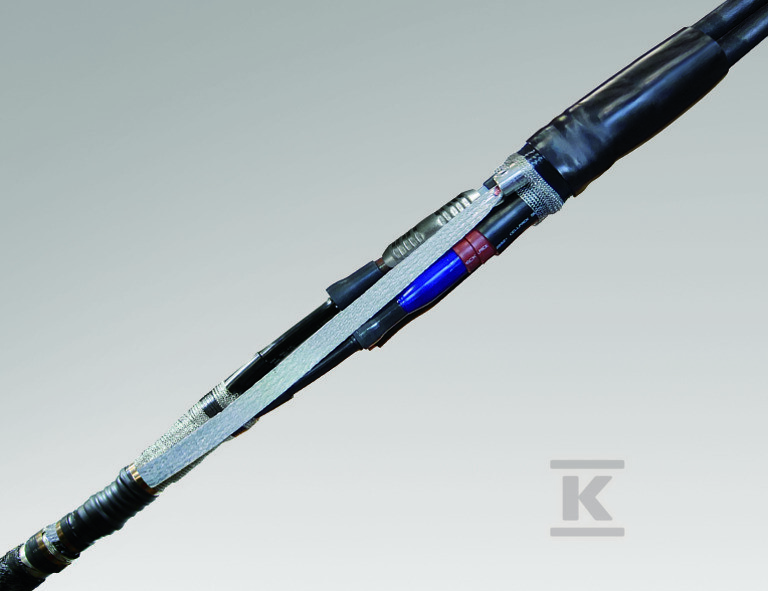

Mufa przejściowa termokurczliwa, bez złączek, CHMP(H)3-1 24kV 35-70 197608

Rozwiązanie do przejścia z kabla trójżyłowego ołowianego na trzy kable monopolowe XLPE

Termokurczliwa mufa przejściowa typu CHMP(H)3-1 umożliwia łączenie kabla trójżyłowego z izolacją HIU i wspólną powłoką ołowianą z trzema kablami jednożyłowymi o izolacji polimerowej. Konstrukcja hybrydowa przeznaczona jest do sieci średniego napięcia i realizuje przejście 1Pb na 3 x XLPE bez konieczności stosowania dodatkowych złączek w komplecie. Zestaw zawiera sam mankiet przejściowy, bez łączności, co pozwala na dopasowanie rozwiązania do konkretnego wykonania polowego.

Zastosowanie i budowa hybrydowa

Mufa przeznaczona jest do tranzycji w rozdzielnicach kablowych, punktach rozgałęzień i miejscach, gdzie konieczne jest rozdzielenie kabla trójżyłowego na trzy odgałęzienia monopolowe. Typ CHMP(H)3-1 dedykuje się do kabli monopolowych z izolacją polimerową, co sprawdza się w modernizacjach starszych linii ołowianych oraz w rozbudowie sieci z wykorzystaniem XLPE.

Konstrukcja termokurczliwa zapewnia szczelne, jednorodne pokrycie po ogrzaniu, a technika hybrydowa łączy zalety uszczelnienia z elastycznością montażu w terenie. Dzięki temu instalator uzyskuje stabilne przejście mechaniczne i elektryczne bez dodatkowych elementów zaciskowych w zestawie.

• przejście 1Pb › 3 x XLPE
• przeznaczenie do kabli monopolowych z izolacją polimerową
• kompletacja bez złączek, mankiet przejściowy jako samodzielny element

Parametry pracy i zakres przekrojów

Mufa pracuje w klasie napięciowej 12/20 (24) - 12,7/22 (24) kV, co odpowiada znamionowemu napięciu 24 kV w sieciach średniego napięcia. Wersja opisana przeznaczona jest dla przekrojów 35 - 70 mm2.

Wymiary robocze wynikające z danych producenta to średnica dopasowująca ok. 17,3 mm oraz ok. 20 mm, z długością strefy uszczelniającej ok. 110 mm i całkowitą długością mankietu ok. 1200 mm. Taki rozmiar pozwala na komfortowe założenie na kable o podanych przekrojach i zapewnia wystarczającą długość roboczą do wykonania izolacji przejściowej w warunkach polowych.

• napięcie znamionowe do 24 kV
• przekrój 35 - 70 mm2
• długość mankietu ok. 1200 mm

Montaż i kompletacja

Dostawa obejmuje wyłącznie mankiet przejściowy, bez łączności. Oznacza to, że instalator dobiera złącza i elementy zaciskowe zgodnie z projektem i warunkami na miejscu. Montaż opiera się na standardowej technice termokurczliwej: przygotowanie końcówek, założenie mankietu, a następnie równomierne nagrzewanie do uzyskania szczelnego połączenia.

Brak wbudowanych złączek zwiększa uniwersalność zastosowania i pozwala na adaptację do różnych typów kabli monopolowych w ramach podanego zakresu przekrojów.
